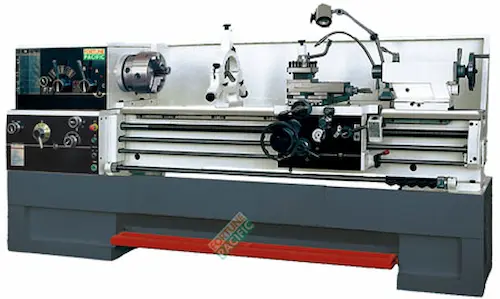

Технические характеристики металлообрабатывающего токарного станка T6240ZX GH1640ZX GH1660ZX
| Items | T6240ZX | |
| GH-1640ZX | GH-1660ZX | |
| Capacity | ||
| Max. swing over bed | Φ410 mm(16’’) | |
| Max. swing over slide | Φ250mm (10 «) | |
| Max. swing in gap | Φ660 mm (26″) | |
| Effective gap length | 200mm (7.87») | |
| Max. length of workpiece | 1000mm (40’’) | 1500mm(60’’) |
| Bed width | 336mm (13.2’’) | |
| Spindle | ||
| Spindle bore | Φ80mm (3.1’’) | |
| Spindle nose | D8 | |
| Spindle Taper | MT-7 | |
| Spindle speed | 42-1800rpm(or 25-1800rpm) | |
| Steps of spindle speed | 12 | |
| Thread and Feed | ||
| Metric thread | 0.5~20mm / 24kinds | |
| Inch thread | 72~1-5/8TPI / 61kinds | |
| Module Range | 0.25~10M.P / 20kinds | |
| D.P. Range | 96~3-1/4DP / 45kinds | |
| Longitudinal feed range | 0.04-2.46mm/rev(0.0015-0.0913’’/rev) | |
| Cross feed range | 0.02-1.23 mm/rev(0.001-0.0365’’/rev) | |
| Tool post | ||
| Number of tool station | 4 | |
| Tool cross section | 25x25mm (1×1”) | |
| Compound slide travel | 100mm (3.9») | |
| Maximum Cross Slide Travel | 280mm (11») | |
| Tailstock | ||
| Tailstock sleeve diameter | Φ75mm (2.95’’) | |
| Tailstock sleeve travel | 130 mm(5.1’’) | |
| Tailstock sleeve taper | MT4 | |
| Motor | ||
| Main motor power | 5.5kW | |
| Others | ||
| Net weight | 2300 kg | 2600kg |
| Overall dimension (L×W×H) | 2310x1000x1275mm | 2810x1000x1275mm |
Equipments
| Item 01 | Descriptions | |
| 01.01 | 3-Jaw chuck Ø250mm (10’’) | |
| 01.02 | 4-Jaw chuck Ø300mm (12’’) | |
| 01.03 | Steady rest | |
| 01.04 | Follow rest | |
| 01.05 | Face plate Ø400mm | |
| 01.06 | 4-way tool post | |
| 01.07 | Foot brake | |
| 01.08 | Work lamp | |
| 01.09 | Coolant system | |
| 01.10 | Tailstock | |
| 01.11 | Thread chasing dial | |
| 01.12 | Reduction sleeve | |
| 01.13 | Dead center | |
| 01.14 | Splash guard | |
| 01.15 | Tool box and tools |
Optionals
| Item 02 | Descriptions | |

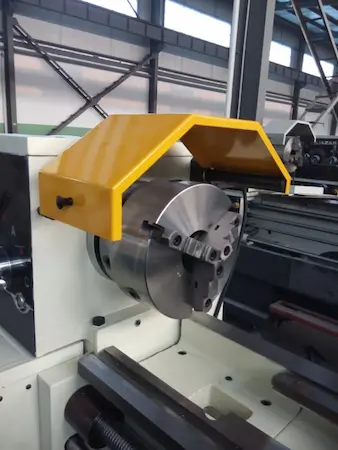

| 02.01 | Chuck guard | |
| 02.02 | Tool post cover | |
| 02.03 | Lead screw cover | |
| 04.04 | Taper attachment | |
| 04.05 | 2-axis /3-axis Digital Read Out | |
| 04.06 | Quick change tool post | |
| 04.07 | Living center |
Металлообрабатывающий токарный станок T6240ZX GH1640ZX GH1660ZX: Точность и надежность в каждой детали
Введение
Современное производство требует высококачественного и надежного оборудования, которое может обеспечить высокую точность обработки и долгий срок службы. Металлообрабатывающие токарные станки T6240ZX, GH1640ZX и GH1660ZX представляют собой передовые решения, отвечающие самым высоким стандартам.
Преимущества использования
Высокая производительность
Мощные шпиндели и высокая скорость обработки позволяют значительно сократить время выполнения операций и увеличить общий объем производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Универсальность применения
Станки T6240ZX, GH1640ZX и GH1660ZX подходят для обработки различных материалов, включая сталь, алюминий, медь и пластики. Это делает их универсальными инструментами, которые могут использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Простота эксплуатации
Интуитивно понятное управление и эргономичный дизайн делают эксплуатацию этих станков удобной и доступной даже для операторов с минимальным опытом. Это снижает время на обучение персонала и упрощает процесс настройки оборудования.
Надежность и долговечность
Благодаря использованию высококачественных материалов и передовых технологий, токарные станки данной серии отличаются высокой надежностью и долговечностью. Это гарантирует долгий срок службы оборудования и минимальные затраты на его обслуживание.
Шестерни передней бабки изготовлены из высококачественной стали, отшлифованы и закалены, все шестерни передней бабки имеют масляную смазку. Главный токарный шпиндель оснащен прецизионным роликовым подшипником. Высокая скорость шпинделя может достигать 1800 об/мин по эффективности и низкому уровню шума.
Прецизионная шлифованная и сверхзвуковая закаленная станина.Система подачи

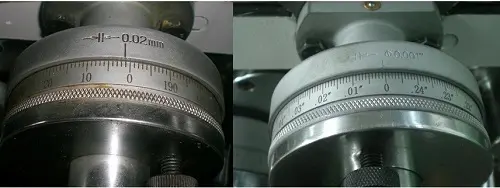

Герметичная и простая в эксплуатации коробка подачи имеет различные подачи и функции нарезания дюймовой, диаметральной и модульной резьбы. Клиенты могут выбрать метрический или дюймовый режим работы.
Эти токарные станки просты и надежны в эксплуатации, удобны в ремонте, на выбор клиента доступен левый или правый режим работы колеса.

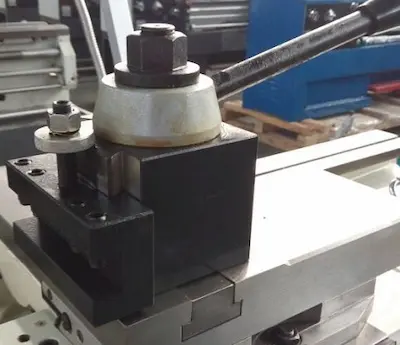

Пост инструмента
Оснащен режимом Т-образного слота и легко заменяет быстросменные посты.
Характеристики
1. Поверхность направляющих станины закалена сверхзвуковой частотой и прецизионно отшлифована. Конструкция главного привода токарного станка оптимизирована, а шестерни в передней бабке закалены и прецизионно отшлифованы. Шум станка низкий.
2. Диаметр отверстия большого шпинделя составляет Φ80 мм. Система шпинделя отличается высокой жесткостью и точностью. Вибрации при точении с глубиной резания 10мм нет.
3. Нет необходимости переключать передачи. Токарный станок для тяжелой обработки может обрабатывать около 200 видов метрической, метрической, модульной и DP-резьбы, включая специальные резьбы, такие как 7-1/2, 9-1/2, 10-1/2, 11, 11-1/2, 13. , 13-1/2,19,27т.пи и трубная резьба.
4. Устройство автоматической остановки используется при обработке заготовки определенной длины, что является безопасным и надежным.
5. Тормозное устройство быстро и эффективно останавливает токарный станок.
