Технические характеристики портального обрабатывающего центра с ЧПУ GMC1530
| Item | Unit | Spec. | Mark | |
| Machining range | Width of table | mm | 1500 | |
| Length of table | mm | 3000 | ||
| Max. Load of table | kg | 8000 | ||
| Effective width of gantry | mm | 1900 | ||
| Max. Height of the gantry | mm | 900 | ||
| Distance between vertical spindle to table surface | mm | 150~950 | ||
| Table travel | Max. Travel of X | mm | 3200 | |
| Max. Travel of Y | mm | 2000 | ||
| Max. Travel of Z | mm | 800 | ||
| Spindle | Item | Standard (First grade synchronous belt) |
Optional (With ZF gear box) |
|
| Motor power | kW | 15/18.5 | 15/18.5 | |
| Speed range | rpm | 3200 | 3200 | |
| Rated torque | N.m | 257 | 570 | |
| Max. torque | N.m | 318 | 700 | |
| Max. broach | N | 18000 | 18000 | |
| Table system (X) | Structure type | Table movement | ||
| Guideway type | Heavy linear guide rail pair | RGH65 | ||
| Quantity of rail pair | set | 2 | ||
| Transmission form | Arc tooth belt | |||
| Reduction ratio | 1:3 | |||
| Drive unit | Ball screw pair | R63-20-FDC | ||
| Saddle system (Y) | Structure type | Saddle movement | ||
| Guideway type | Heavy linear guide rail pair | RGH55 | ||
| Quantity of rail pair | set | 2 | ||
| Transmission form | Direct | |||
| Reduction ratio | 1:1 | |||
| Drive unit | Ball screw pair | R50-16-FDC | ||
| Slide system (Z) | Structure type | ram movement | ||
| Guideway type | Rectangle plastic-surface guideways pair | |||
| Quantity of rail pair | set | 2 | ||
| Transmission form | Direct | |||
| Reduction ratio | 1:1 | |||
| Drive unit | Ball screw pair | R50-12-FDC | ||
| Rapid feed speed | X | mm/min | 12000 | |
| Y | mm/min | 15000 | ||
| Z | mm/min | 12000 | ||
| Cutting feed speed range | X, Y | mm/min | 1-10000 | |
| Z | mm/min | 1-8000 | ||
| Positioning accuracy of linear axis (GB/T19362.1-2003) | X | mm | 0.025 | Half closed-loop control |
| Y | mm | 0.022 | ||
| Z | mm | 0.025 | ||
| Repeat Positioning accuracy of linear axis (GB/T19362.1-2003) |
X | mm | 0.015 | Half closed-loop control |
| Y | mm | 0.013 | ||
| Z | mm | 0.015 | ||
| Working accuracy | Fine boring surface roughness | ≤Ra1.6 | HB230~260 Steel | |
| Fine milling surface roughness | ≤Ra3.2 | |||
| Working Environment | Temperature | 0˚C-40˚C | ||
| Vlotage | V | 380(-15%,+10%) | ||
| Power frequency | Hz | 50±1% | ||
| Relative humidity | ≤90% | |||
| Compressed air pressure | MPa | 0.5~0.7 | ||
| CNC system | Model | FANUC 0i-MF Plus | ||
| The total number of control axis | Axes | 3 | ||
| Linkage control axis number | Axes | 3(Linear axis) | ||
| Tool change system | Taper | BT50 | ||
| Tool magazine | arm type tool magazine with 24 tools | |||
| Max. Weight of tool | kg | 25 | ||
| Max. Length of tool | mm | 350 | ||
| Auxiliary function | Lubrication type of guideway pair/ball screw pair | automatic centralized lubrication | ||
| Operation panel | suspension type | |||
| Operation type of manual tool change | Control by button | |||
| Status indication | Three-colour warning lamp | |||
| Cooling type of tool/workpiece | Liquid external cooling | |||
| Overall Dimension | Length | mm | 9500 | |
| Width | mm | 4300 | ||
| Height | mm | 4700 | ||
| Machine weight (about) | kg | 26000 | ||
| Packing Dimension | Total 4 cases (1*40GP+1*20OT+1*40OT) | |||

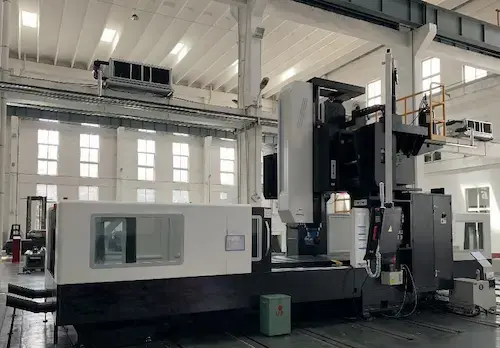

Портальный обрабатывающий центр с ЧПУ GMC1530
Современное производство требует высокотехнологичного оборудования, способного обеспечивать высокую точность и производительность. Портальный обрабатывающий центр с ЧПУ GMC1530 представляет собой передовое решение, идеально подходящее для обработки крупногабаритных деталей и сложных поверхностей.
Основные характеристики
Прочная и устойчивая конструкция
Портальный обрабатывающий центр GMC1530 разработан с учетом самых высоких требований к точности и стабильности. Прочная конструкция из высококачественного чугуна обеспечивает минимальные вибрации и деформации во время работы, что способствует достижению высокой точности обработки.
Преимущества использования
Высокая производительность
Благодаря мощным техническим параметрам и прочной конструкции, портальный обрабатывающий центр GMC1530 обеспечивает высокую скорость выполнения операций и увеличение общего объема производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Универсальность применения
Портальный обрабатывающий центр GMC1530 подходит для обработки различных материалов, включая сталь, алюминий, медь и другие сплавы. Это делает его универсальным инструментом, который может использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Надежность и долговечность
Благодаря использованию высококачественных материалов и передовых технологий, портальный обрабатывающий центр GMC1530 отличается высокой надежностью и долговечностью. Это гарантирует долгий срок службы оборудования и минимальные
Области применения
Автомобильная промышленность
Портальные обрабатывающие центры GMC1530 широко используются в автомобильной промышленности для производства и обработки различных крупных компонентов, таких как кузовные детали, шасси и другие важные элементы. Высокая точность и производительность модели GMC1530 обеспечивают надежность и долговечность автомобильных деталей.
Аэрокосмическая промышленность
В аэрокосмической промышленности требуются детали с высокими требованиями к точности и качеству обработки. Портальный обрабатывающий центр GMC1530 идеально подходит для изготовления крупных компонентов авиакосмических конструкций, таких как корпусные панели, турбины и другие важные элементы.
Энергетика и машиностроение
В энергетике и машиностроении портальные обрабатывающие центры GMC1530 используются для обработки крупных и сложных деталей, таких как генераторы, турбины и другие элементы тяжелого оборудования. Высокая производительность и надежность делают его идеальным выбором для этих отраслей.
Информация о портальном обрабатывающеме центр с ЧПУ GMC1530
Обрабатывающий центр с ЧПУ портального типа GMC1530 принимает систему Fanuc 0i MF Plus 5type или систему Siemens 828D.
Стандартная конфигурация обрабатывающего центра с ЧПУ
1. Тайваньский шпиндель 6000 об/мин (максимальная скорость 3200 об/мин), BT50-190;
2. Линейная направляющая ролика для тяжелых грузов по осям Тайвань X, Y,
3. Направляющая коробки Z;
4. Тайваньские или немецкие шарико-винтовые пары для осей X, Y, Z;
5. Тайваньский инструментальный магазин на 24 инструмента;
6. Подшипники FAG;
7. Автоматическая система смазки;
8. Тайваньский водяной насос охлаждающей жидкости;
9. Электрические компоненты Schneider;
10. Система баланса азота;
11. Кондиционер для электрошкафа;
12. Водяной пистолет и воздушный пистолет;
13. Шнековый конвейер для стружки.
Дополнительные аксессуары центра с ЧПУ
1. Магазин инструментов цепного типа на 32 шт.;
2. Коробка передач Германии ZF и масляное охлаждение;
3. СОЖ 2 МПа через шпиндель;
4. Датчик Renishaw для наладки инструмента TS27R;
5. Система удаления двойного цепного типа;
6. Планетарный редуктор на три оси;
7. Тайваньский шпиндель 8000 об/мин (после завершения сборки максимальная скорость обычно устанавливается на 6000 об/мин, если вы хотите, чтобы максимальная скорость шпинделя была установлена на 8000 об/мин, мы рекомендуем оснастить его масляным охлаждением);
8. Автоматическая замена фрезерной головки с прямым углом 90°.
