Технические характеристики портального обрабатывающего центра с ЧПУ GMC2040
| Item | Unit | Spec. | Mark | |
| Machining range | Width of table | mm | 2000 | |
| Length of table | mm | 4000 | ||
| T slot | 9/28/200 | |||
| Max. Load of table | kg | 12000 | ||
| Effective width of gantry | mm | 2600 | ||
| Max. Height of the gantry | mm | 1200 | ||
| Distance between vertical spindle to table surface | mm | 250~1250 | ||
| Table travel | Max. Travel of X | mm | 4200 | |
| Max. Travel of Y | mm | 3200 | ||
| Max. Travel of Z | mm | 1000 | ||
| Spindle | Item | Standard (First grade synchronous belt) |
Optional (With ZF gear box) |
|
| Motor power | kW | 22/26 | 22/26 | |
| Speed range | rpm | 3000 | 3000 | |
| Rated torque | N.m | 718 | 560 | |
| Max. torque | N.m | 849 | 662 | |
| Max. broach | N | 18000 | 18000 | |
| Table system (X) | Structure type | Table movement | ||
| Guideway type | Heavy linear guide rail pair | RGW65 | ||
| Quantity of rail pair | set | 2 | ||
| Transmission form | gear reducer | |||
| Reduction ratio | 1:4 | |||
| Drive unit | Ball screw pair | R80-20K5-FDC | ||
| Saddle system (Y) | Structure type | Saddle movement | ||
| Guideway type | Heavy linear guide rail pair | RGW55 | ||
| Quantity of rail pair | set | 2 | ||
| Transmission form | gear box | |||
| Reduction ratio | 1:2 | |||
| Drive unit | Ball screw pair | R63-12K5-FDC | ||
| Slide system (Z) | Structure type | Slide movement | ||
| Guideway type | Rectangle plastic-surface guideways pair | |||
| Quantity of rail pair | set | 2 | ||
| Transmission form | gear box | |||
| Reduction ratio | 1:2 | |||
| Drive unit | Ball screw pair | R63-12K5-FDC | ||
| Rapid feed speed | X | mm/min | 12000 | |
| Y | mm/min | 12000 | ||
| Z | mm/min | 12000 | ||
| Cutting feed speed range | X, Y | mm/min | 1-10000 | |
| Z | mm/min | 1-8000 | ||
| Positioning accuracy of linear axis (GB/T19362.1-2003) | X | mm | 0.035 | Half closed-loop control |
| Y | mm | 0.030 | ||
| Z | mm | 0.025 | ||
| Repeat Positioning accuracy of linear axis (GB/T19362.1-2003) |
X | mm | 0.020 | Half closed-loop control |
| Y | mm | 0.016 | ||
| Z | mm | 0.014 | ||
| Working accuracy | Fine boring surface roughness | ≤Ra1.6 | HB230~260 Steel | |
| Fine milling surface roughness | ≤Ra3.2 | |||
| Working Environment | Temperature | 0˚C-40˚C | ||
| Vlotage | V | 380(-15%,+10%) | ||
| Power frequency | Hz | 50±1% | ||
| Relative humidity | ≤90% | |||
| Compressed air pressure | MPa | 0.5~0.7 | ||
| CNC system | Model | FANUC 0i-MF | ||
| The total number of control axis | Axes | 3 | ||
| Linkage control axis number | Axes | 3(Linear axis) | ||
| Tool change system | Taper | BT50 | ||
| Tool magazine | arm type/24pieces | |||
| Max. Weight of tool | kg | 18 | ||
| Max. Length of tool | mm | 350 | ||
| Auxiliary function | Lubrication type of guideway pair/ball screw pair | automatic centralized lubrication | ||
| Operation panel | suspension type | |||
| Operation type of manual tool change | Control by button | |||
| Status indication | Three-colour warning lamp | |||
| Cooling type of tool/workpiece | Liquid external cooling | |||
| Overall Dimension | Length | mm | 12560 | |
| Width | mm | 5960 | ||
| Height | mm | 5820 | ||
| Machine weight (about) | kg | 48000 | ||
| Packing Dimension | Total 4 cases (1*40GP+1*20OT+1*40OT) | |||

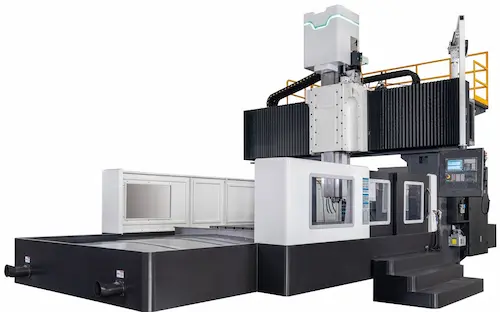

Портальный обрабатывающий центр с ЧПУ GMC2040
Современное производство требует высокотехнологичного оборудования, способного обеспечивать высокую точность и производительность. Портальный обрабатывающий центр с ЧПУ GMC2040 представляет собой передовое решение, идеально подходящее для обработки крупногабаритных деталей и сложных поверхностей.
Основные характеристики
Прочная и устойчивая конструкция
Портальный обрабатывающий центр GMC2040 разработан с учетом самых высоких требований к точности и стабильности. Прочная конструкция из высококачественного чугуна обеспечивает минимальные вибрации и деформации во время работы, что способствует достижению высокой точности обработки.
Преимущества использования
Высокая производительность
Благодаря мощным техническим параметрам и прочной конструкции, портальный обрабатывающий центр GMC2040обеспечивает высокую скорость выполнения операций и увеличение общего объема производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Универсальность применения
Портальный обрабатывающий центр GMC2040 подходит для обработки различных материалов, включая сталь, алюминий, медь и другие сплавы. Это делает его универсальным инструментом, который может использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Надежность и долговечность
Благодаря использованию высококачественных материалов и передовых технологий, портальный обрабатывающий центр GMC2040 отличается высокой надежностью и долговечностью. Это гарантирует долгий срок службы оборудования и минимальные
Области применения
Автомобильная промышленность
Портальные обрабатывающие центры GMC2040 широко используются в автомобильной промышленности для производства и обработки различных крупных компонентов, таких как кузовные детали, шасси и другие важные элементы. Высокая точность и производительность модели GMC2040 обеспечивают надежность и долговечность автомобильных деталей.
Аэрокосмическая промышленность
В аэрокосмической промышленности требуются детали с высокими требованиями к точности и качеству обработки. Портальный обрабатывающий центр GMC2040 идеально подходит для изготовления крупных компонентов авиакосмических конструкций, таких как корпусные панели, турбины и другие важные элементы.
Энергетика и машиностроение
В энергетике и машиностроении портальные обрабатывающие центры GMC2040 используются для обработки крупных и сложных деталей, таких как генераторы, турбины и другие элементы тяжелого оборудования. Высокая производительность и надежность делают его идеальным выбором для этих отраслей.
Информация о портальном обрабатывающем центре с ЧПУ GMC2040
Обрабатывающий центр с ЧПУ портального типа GMC2040 использует систему Fanuc 0i MF или систему Siemens 828D
Стандартная конфигурация обрабатывающего центра
Тайваньский шпиндель 6000 об/мин (максимальная скорость 3200 об/мин), BT50-190;
Тайваньская линейная направляющая X, комбинация линейной и прямоугольной оси Y, направляющая Z-образного сечения;
Тайваньские ШВП для X, Y, Z;
Инструментальный магазин Тайваньского рычажного типа на 24 инструмента;
Подшипники НСК;
Система автоматической смазки;
Тайваньский водяной насос охлаждающей жидкости;
Электрические компоненты Schneider;
Система баланса азота;
Кондиционер для электрощита;
Водяной пистолет и пневматический пистолет;
Транспортер стружки винтового типа.
Дополнительные аксессуары
