Технические характеристики мостового обрабатывающего центра GMC3219

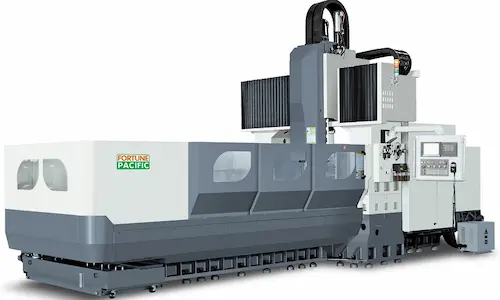

Мостовой обрабатывающий центр GMC3219

Введение

В условиях современной промышленности, где требуется обработка крупных и сложных деталей с высокой точностью, мостовой обрабатывающий центр GMC3219 представляет собой идеальное решение. Этот высокотехнологичный станок сочетает в себе передовые технологии, мощность и точность, обеспечивая эффективное и качественное выполнение производственных задач.

Основные характеристики

Прочная и устойчивая конструкция

Мостовой обрабатывающий центр GMC3219 обладает массивной и устойчивой конструкцией, обеспечивающей минимальные вибрации и высокую точность обработки. Высококачественные материалы и продуманная инженерия делают этот станок идеальным для обработки крупных и тяжелых деталей.

Высокопроизводительный шпиндель

Мощный шпиндель с диапазоном скоростей до 6000 об/мин позволяет эффективно работать с различными материалами, от алюминия до твердых сталей. Высокая мощность обеспечивает возможность выполнения сложных операций с высокой точностью.

Траверса с высокой жесткостью

Специально разработанная траверса обеспечивает дополнительную жесткость и устойчивость, что особенно важно при обработке крупных деталей. Это позволяет достигать высокой точности и качества обработки даже при максимальных нагрузках.

Преимущества использования

Высокая производительность

Благодаря мощным техническим параметрам и прочной конструкции, мостовой обрабатывающий центр GMC3219 обеспечивает высокую скорость выполнения операций и увеличение общего объема производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.

Универсальность применения

GMC3219 подходит для обработки различных материалов, включая сталь, алюминий, медь и другие сплавы. Это делает его универсальным инструментом, который может использоваться для выполнения разнообразных задач в различных отраслях промышленности.

Области применения

Энергетика и машиностроение

В энергетике и машиностроении мостовой обрабатывающий центр GMC3219 используется для обработки крупных и сложных деталей, таких как генераторы, турбины и другие элементы тяжелого оборудования. Высокая производительность и надежность делают его идеальным выбором для этих отраслей.

Металлургическая промышленность

В металлургической промышленности GMC3219 применяется для обработки различных крупных металлических заготовок и деталей. Его прочная конструкция и мощный шпиндель позволяют справляться с самыми сложными задачами, обеспечивая высокое качество обработки.

Особенности обрабатывающего центра мостового типа GMC3219
* Цельная чугунная станина и мост обеспечивают высокую жесткость и точность обработки.
* Рама, снимающая напряжение, обеспечивает стабильную работу обрабатывающего центра.
* Линейные направляющие с предварительным натягом роликов класса P допускают макс. нагрузки, но с более низким коэффициентом трения, обеспечивающим плавный ход благодаря оптимизированной рециркуляции и направляющим роликам, что снижает потребление энергии.
* ШВП класса C3 с двойной гайкой обеспечивают точную резку даже при больших нагрузках.
* GMC3219A оснащен коробкой передач BF с двигателем мощностью 26 кВт, развивающим крутящий момент 662 Нм для мощной резки.
* Два спиральных конвейера для стружки и один цепной конвейер, эффективно удаляют стружку.

Стандартные состовляющие обрабатывающего центра
FANUC 0i-MDс экраном 8,4 дюйма;

Цепной транспортер стружки;

Конвейер стружки рулона;

Охладитель шпинделя;
Промывка водяного и воздушного пистолета;

Устройство продувки обрабатывающего воздуха;

Теплообменник для электрошкафа;

Трансформатор;
Фундаментные блоки и крепежные винты;

Система охлаждения;

Автоматическая система смазки;

Рабочий свет;
3-цветная световая индикация;

Блокировка двери;

AICC I, Ethernet DNC.

Дополнительные аксессуары обрабатывающего центра GMC3219
FANUC 31i;

Цепной тип АТС;

Стабилизатор напряжения;

Электрический шкаф кондиционера;
СОЖ через центр шпинделя;

Линейный энкодер;

Дополнительная фрезерная головка.

Обрабатывающий центр мостового/портального типа
Обладая производственными возможностями и передовыми технологическими навыками, портальный обрабатывающий центр серии GMC сочетает в себе структуру портального типа с регулируемым механизмом поперечной балки, высокую мощность и высокую жесткость, чтобы предоставить вам комплексное решение для механической обработки больших рабочих заготовок. Мостовой обрабатывающий центр GMC3219 широко используется в аэрокосмической, судостроительной, энергетической и станкостроительной отраслях.

Обрабатывающий центр мостового/портального типа может быть оснащен автоматическим устройством смены головок и системой вертикального/горизонтального АТС для обеспечения максимальной эффективности 5-стороннего обрабатывающего центра.

Полная линейка продуктов с полным спектром спецификаций, обрабатывающий центр мостового/портального типа может быть оснащен фрезерными головками собственной разработки, автоматическим магазином для хранения головок и вертикальной/горизонтальной системой ATC, чтобы обеспечить дополнительные возможности резки для больших заготовок.
