Технические характеристики портального обрабатывающего центра GMC6232H с T Ram
| Model | Unit | GMC6232H | |
|---|---|---|---|
| CNC system | FAUNC 0i-MD | ||
| Worktable size | mm | 2500×6000 (98×236”) | |
| Max load of worktable | kg | 30000 | |
| Table travel (X axis) | mm | 6200 (244”) | |
| Saddle travel (Y axis) | mm | 3200+400 (ATC) (126”+16”) | |
| Ram travel (Z axis) | mm | 1250 (49”) | |
| Distance from spindle nose to worktable surface | mm | 250~1500 (9.8-59”) | |
| Distance between two columns | mm | 3200 (126”) | |
| Tool shank | BT50 | ||
| Spindle speed range | r/min | 40~4500 | |
| Max output torque | Nm | 770/910 | |
| Main motor power | kW | 22/26 | |
| Ram section | mm | 500×450 (20×18”) | |
| Rapid traverse of X/Y/Z axis | m/min | 8 / 10 / 10 | |
| Max tool diameter/length/weight | mm/mm/kg | Φ125 / 350 / 20 (4.9” / 14” / 20) | |
| Max tool diameter (neighbor empty) | mm | Φ225 (8.9”) | |
| ATC time(tool- tool) | s | 2.91 | |
| Positioning (X/Y/Z) | no grating | mm | 0.045/0.03/0.03 |
| with grating | mm | 0.025/0.018/0.02 | |
| Repositioning (X/Y/Z) | no grating | mm | 0.027/0.015/0.013 |
| with grating | mm | 0.017/0.011/0.011 | |
| Total capacity of the electrical machine | kVA | 80 | |
| Net weight | kg | 88000 | |
| Floor space | mm | 18000×6000×6500 | |

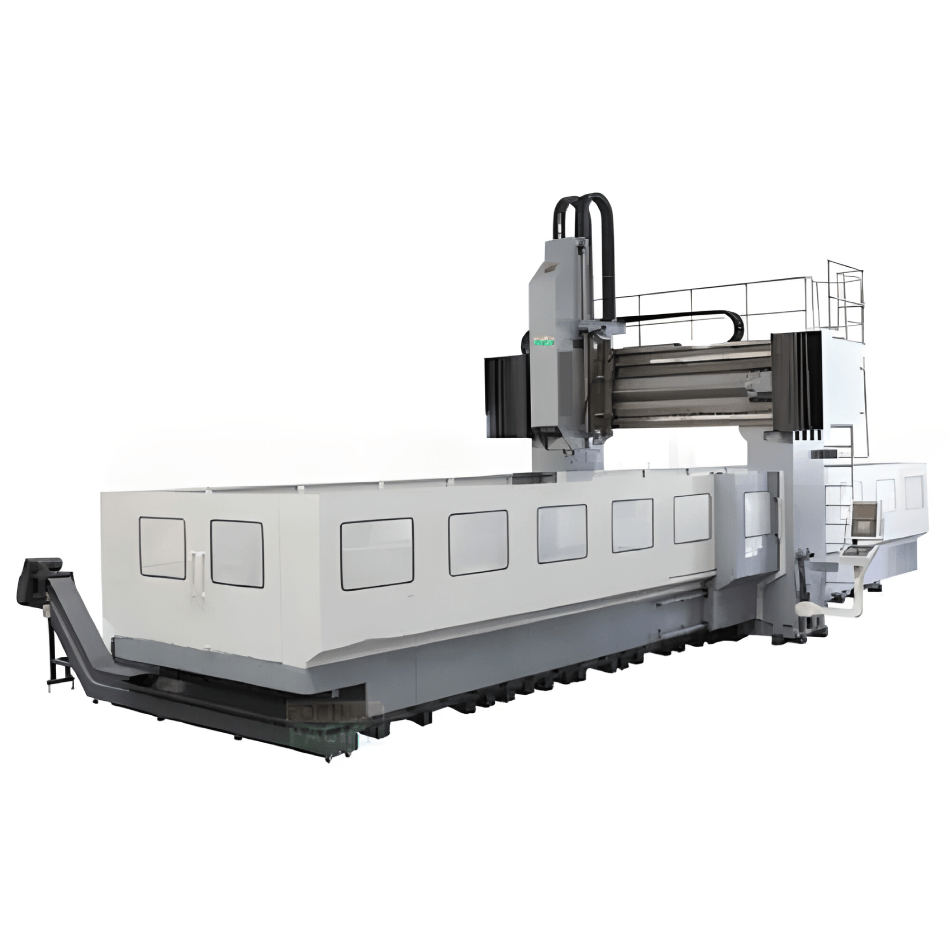

Портальный обрабатывающий центр GMC6232H с T Ram
Введение
Современное производство требует высокотехнологичного оборудования, способного обеспечивать высокую точность и производительность. Портальный обрабатывающий центр 1613A GMC1613 представляет собой передовое решение, идеально подходящее для обработки крупногабаритных деталей и сложных поверхностей.
Основные характеристики
Интуитивно понятное управление
Эргономичный дизайн и удобная панель управления делают эксплуатацию станка простой и доступной даже для операторов с минимальным опытом. Встроенные системы безопасности и автоматические функции повышают удобство и безопасность работы.
Прочная и устойчивая конструкция
Портальный обрабатывающий центр GMC6232H с T Ram разработан с учетом самых высоких требований к точности и стабильности. Прочная конструкция из высококачественного чугуна обеспечивает минимальные вибрации и деформации во время работы
Преимущества использования
Универсальность применения
Портальный обрабатывающий центр GMC6232H с T Ram подходит для обработки различных материалов, включая сталь, алюминий, медь и другие сплавы. Это делает его универсальным инструментом, который может использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Высокая производительность
Благодаря мощным техническим параметрам и прочной конструкции, портальный обрабатывающий центр GMC6232H с T Ram обеспечивает высокую скорость выполнения операций и увеличение общего объема производства.
Области применения
Металлургическая промышленность
В металлургической промышленности портальный обрабатывающий центр GMC6232H с T Ram применяется для обработки различных крупных металлических заготовок и деталей. Его прочная конструкция и мощный главный привод позволяют справляться с самыми сложными задачами, обеспечивая высокое качество обработки.
Аэрокосмическая промышленность
В аэрокосмической промышленности требуются детали с высокими требованиями к точности и качеству обработки. Портальный обрабатывающий центр GMC6232H с T Ram идеально подходит для изготовления крупных компонентов авиакосмических конструкций, таких как корпусные панели, турбины и другие важные элементы.
Характеристики
1. Портальный обрабатывающий центр со станиной T-образного ползуна, рабочим столом, колоннами, балкой, подвижной опорой, передней бабкой с T-образным ползунком изготовлен из высокопрочного чугуна, что обеспечивает хорошую жесткость и стабильность.
2. Система шпинделя использует прямоугольную направляющую скольжения и синхронный ременный привод, оснащенную системой гидравлического баланса, импортным высокоскоростным шпиндельным блоком с большим крутящим моментом, высокой скоростью вращения, низким уровнем шума, высокой эффективностью резания, что соответствует требованиям клиентов к высокой скорости сверления. и фрезерование.
3. Импортные прецизионные шарико-винтовые пары приводятся в движение серводвигателем подачи с высокой производительностью по осям X/Y/Z, высокой точностью передачи, точным позиционированием и хорошей стабильностью; повышается точность обработки и срок службы.
4. Портальный обрабатывающий центр с направляющей T Ram Bed (ось X) использует импортную линейную направляющую ролика для тяжелых условий эксплуатации, малую силу трения, высокую грузоподъемность, высокую чувствительность, низкую скорость без проскальзывания, небольшую вибрацию на высокой скорости, высокую точность позиционирования, превосходная производительность сервопривода, сильная демпфирующая способность.
5. Портальный обрабатывающий центр с направляющей T-образной балки (ось Y) использует чугунную направляющую со стальной вставкой, что обеспечивает улучшенную устойчивость к изгибу и скручиванию, механизм разгрузки, установленный на направляющей, может уменьшить трение скольжения и улучшить точность и повторяемость позиционирования.
6. Направляющая передней бабки (ось Z) использует чугунную направляющую с пластиковой вставкой, большую площадь контакта, высокую грузоподъемность, хорошее поглощение вибрации и стабильность точности, что обеспечивает стабильную резку.
7. Автоматический конвейер для стружки расположен соответственно с обеих сторон рабочего стола; различные защитные устройства могут быть изменены; оснащенный полузакрывающимся экраном, безопасность обработки может быть повышена.
8. Можно выбрать систему управления SIEMENS 840D и FANUC. Могут быть оборудованы различные типы инструментов, могут быть добавлены различные формы фрезерных головок, а также могут быть изменены различные системы охлаждения шпинделей, установлен прецизионный линейный энкодер и система фильтров с бумажной лентой.
Обрабатывающий центр мостового/портального типа
Обладая производственными возможностями и передовыми технологическими навыками, портальный обрабатывающий центр серии GMC сочетает в себе структуру портального типа с регулируемым механизмом поперечной балки, высокую мощность и высокую жесткость, чтобы предоставить вам комплексное решение для механической обработки больших рабочих деталей.
Обрабатывающий центр мостового/портального типа может быть оснащен автоматическим устройством смены головок и системой вертикального/горизонтального АТС для обеспечения максимальной эффективности 5-стороннего обрабатывающего центра.
Полная линейка продуктов с полным спектром спецификаций, обрабатывающий центр мостового/горизонтальной системой ATC, чтобы обеспечить дополнительные возможности резки для больших заготовок.
