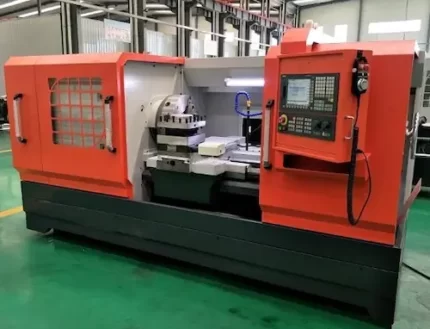

Технические параметры токарно-винторезного станка с ЧПУ для нефтяных труб PT130
| Items | PT130 |
| Capacity | |
| Max swing over bed | Ø 630mm |
| Max swing over cross slide | Ø340mm |
| Pipe threading range | Φ30-126mm |
| Width of bed way | 550mm |
| Max. load capacity | 3000kg |
| Distance between centers | 1000/1500/3000mm |
| Spindle | |
| Spindle bore | Φ130mm |
| Spindle speed steps | 3 steps (Variable frequency ) |
| Spindle speed range | 30-650rpm |
| Spindle motor power | 11kW |
| Chuck size | Φ400mm（3-jaw manual） |
| Travel and rapid traverse | |
| X axis travel | 320mm |
| Z axis travel | 850/1350/2850mm |
| X axis rapid traverse speed | 4m/min |
| Z axis rapid traverse speed | 6m/min |
| Turret | |
| Number of tool station | 4-position |
| Tool cross section | 32x32mm |
| Tailstock | |
| Tailstock sleeve diameter | Φ100mm |
| Tailstock sleeve travel | 250mm |
| Tailstock sleeve taper (manual) | MT-5 |
| Others | |
| Overall dimensions (L×W×H) | 1000mm: 3300x1800x1750mm 1500mm: 3800x1800x1750mm 3000mm: 5300x1800x1750mm |
| Net weight | 1000mm: 3400kg 1500mm: 4000kg, 3000mm: 5000kg |
Equipments
| Item 01 | Descriptions | |
| 01.01 | SIEMENS 808DA | |
| 01.02 | SIEMENS servo motor of X/Z axis | |
| 01.03 | Inverter spindle motor | |

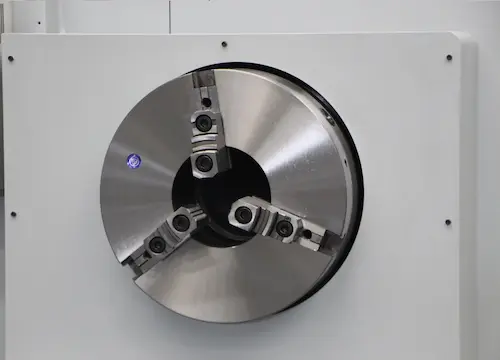

| 01.04 | 3-Jaw manual chuck 400mm | |
| 01.05 | Manual tailstock | |
| 01.06 | 4-station electric tool post | |
| 01.07 | Coolant system. | |
| 01.08 | Lubrication system | |
| 01.09 | Working light | |
| 01.10 | Signal light; | |
| 01.11 | Safety door-lock; | |
| 01.12 | Foundation bolt |
Optionals
| Item 02 | Descriptions | |
| 02.01 | FANUC 0i TF/ SIEMENS 828D /GSK980TDi | |
| 02.02 | Four-jaw chuck | |
| 02.03 | Pneumatic chuck | |
| 02.04 | Rear support bracket | |
| 02.05 | Steady rest |
Токарно-винторезный станок с ЧПУ для нефтяных труб PT130: Максимальная Точность и Надежность в Производстве
Введение
В современной нефтегазовой промышленности крайне важны точность и надежность обработки деталей. Токарно-винторезный станок с ЧПУ для нефтяных труб PT130 представляет собой передовое оборудование, которое идеально подходит для выполнения сложных задач по обработке труб.
Преимущества токарно-винторезного станка с ЧПУ PT130
1. Высокая точность обработки
Станок PT130 оснащен передовой системой управления ЧПУ, что позволяет достичь высокой точности обработки труб. Прецизионные направляющие и мощные приводы обеспечивают стабильность и точность позиционирования, что особенно важно при работе с трубами большого диаметра и длины.
2. Надежность и долговечность
Конструкция станка PT130 выполнена из высокопрочных материалов, что гарантирует его долговечность и устойчивость к износу. Это особенно важно в условиях интенсивной эксплуатации, характерной для нефтегазовой промышленности. Минимальные затраты на техническое обслуживание и длительный срок службы делают этот станок выгодным вложением в ваше производство.
3. Простота в эксплуатации
Интуитивно понятный интерфейс системы управления ЧПУ и автоматизация процессов делают эксплуатацию станка PT130 простой и удобной. Это снижает вероятность ошибок оператора и упрощает процесс обучения нового персонала, что повышает общую производительность.
Использование
Токарно-винторезный станок с ЧПУ PT130 подходит для обработки всех видов малых и средних заготовок для нефтепромысловых труб, а также может обрабатывать различные резьбы, дуги окружности, круговые конусы, внутреннюю и внешнюю поверхность вращающейся детали.
- Этот станок был разработан для использования в сложных условиях нефтяной промышленности.
- Широкая станина оснащена большими, закаленными и отшлифованными направляющими и высокой жесткостью.

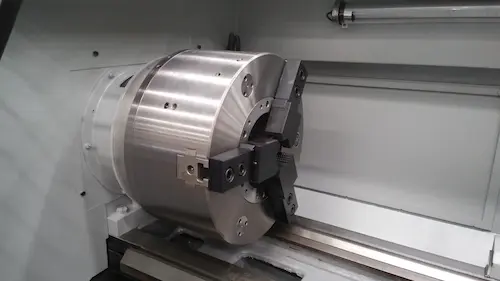

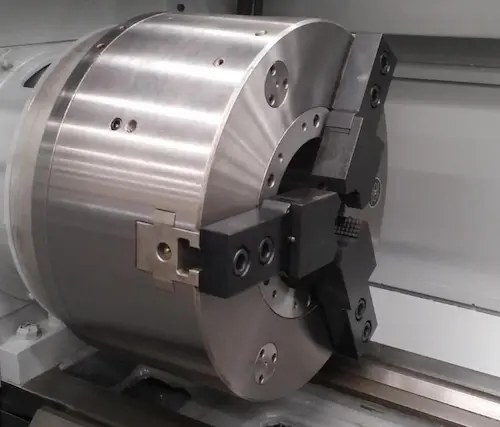

- Большое отверстие шпинделя и двойной патрон для обработки труб большого диаметра.
- Закаленные и отшлифованные шестерни для эффективной передачи мощности.
- Прочный 4-позиционный держатель инструмента с функцией автоматической смены инструмента .
