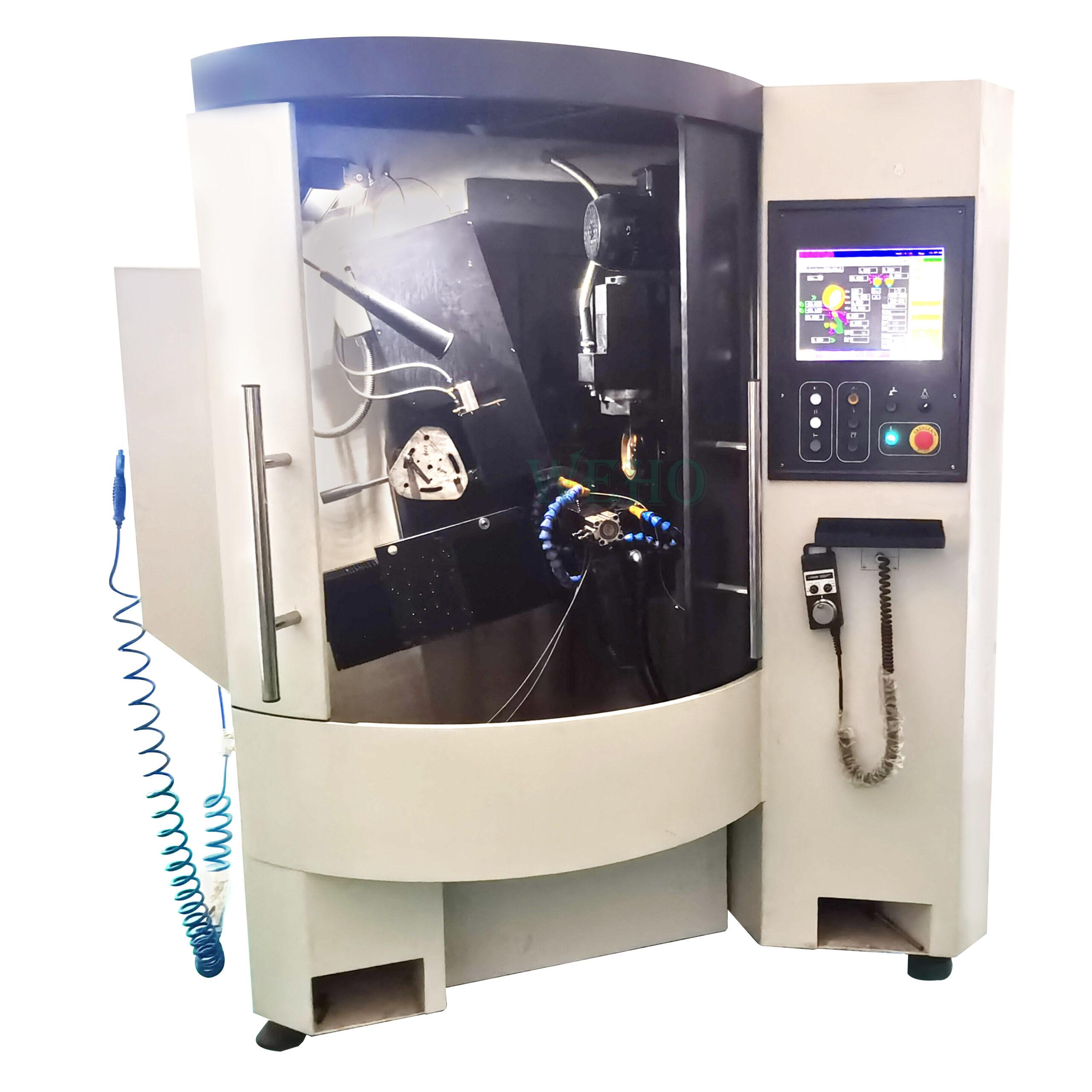

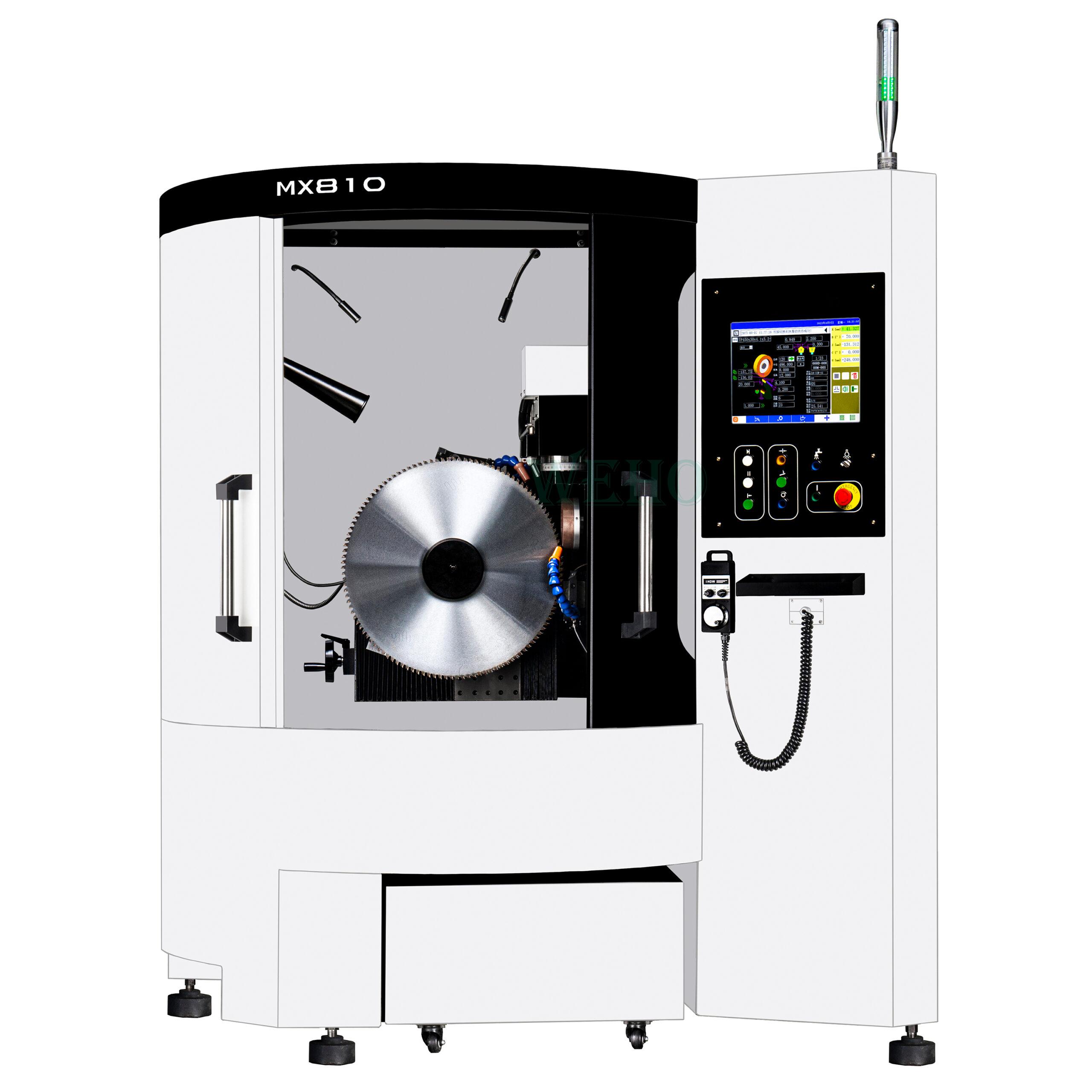

Станок для заточки дисков MX810

Станок для заточки дисков MX810: Высокоточная машина для обработки PCD дисков

В области обработки металлов, где требуется высокая точность и эффективность, станок для заточки дисков MX810 является одним из передовых решений. Эта машина позволяет точно и качественно обрабатывать диски большого диаметра, обеспечивая долговечность и отличные характеристики режущего инструмента. В статье подробно рассмотрим особенности и преимущества MX810, а также его технические характеристики и уникальные функции.

Технические характеристики станка MX810

Одной из ключевых особенностей MX810 является его мощная конструкция и продуманная механика. Технические параметры, которые определяют эффективность и точность работы станка, включают:

• Перемещение по осям X, Z, U: 95 x 200 × 400 мм
• Ход ручного стола: 300 мм
• Угол поворота по оси C: -80°~45°
• Разрешение по осям X, Z: 1 мкм
• Разрешение по оси B: 0,001°

Эти характеристики дают возможность обрабатывать диски с большой точностью, а также с легкостью выполнять сложные операции.

Конструкция и уникальные особенности MX810

1. Дизайн и структура станка

MX810 разработан для обработки PCD дисков по их окружности. Диск фиксируется в вертикальном положении, что позволяет обрабатывать диски большого диаметра (до 810 мм) без затруднений в доступе к рабочей зоне. Это обеспечивает удобство в эксплуатации и повышает качество обработки, что особенно важно при работе с крупными инструментами.

2. Позиционирование электродов

Особенность конструкции станка заключается в том, что медно-вольфрамовый электрод размещен таким образом, чтобы эрозия происходила на передней части чашечного колеса. Это позволяет добиться ровных вершин зубьев и четко определенных углов заднего скоса на режущей кромке. Благодаря такой конструкции, улучшается производительность пилы и продлевается срок ее службы.

Система управления и автоматизация

1. Передовая система управления

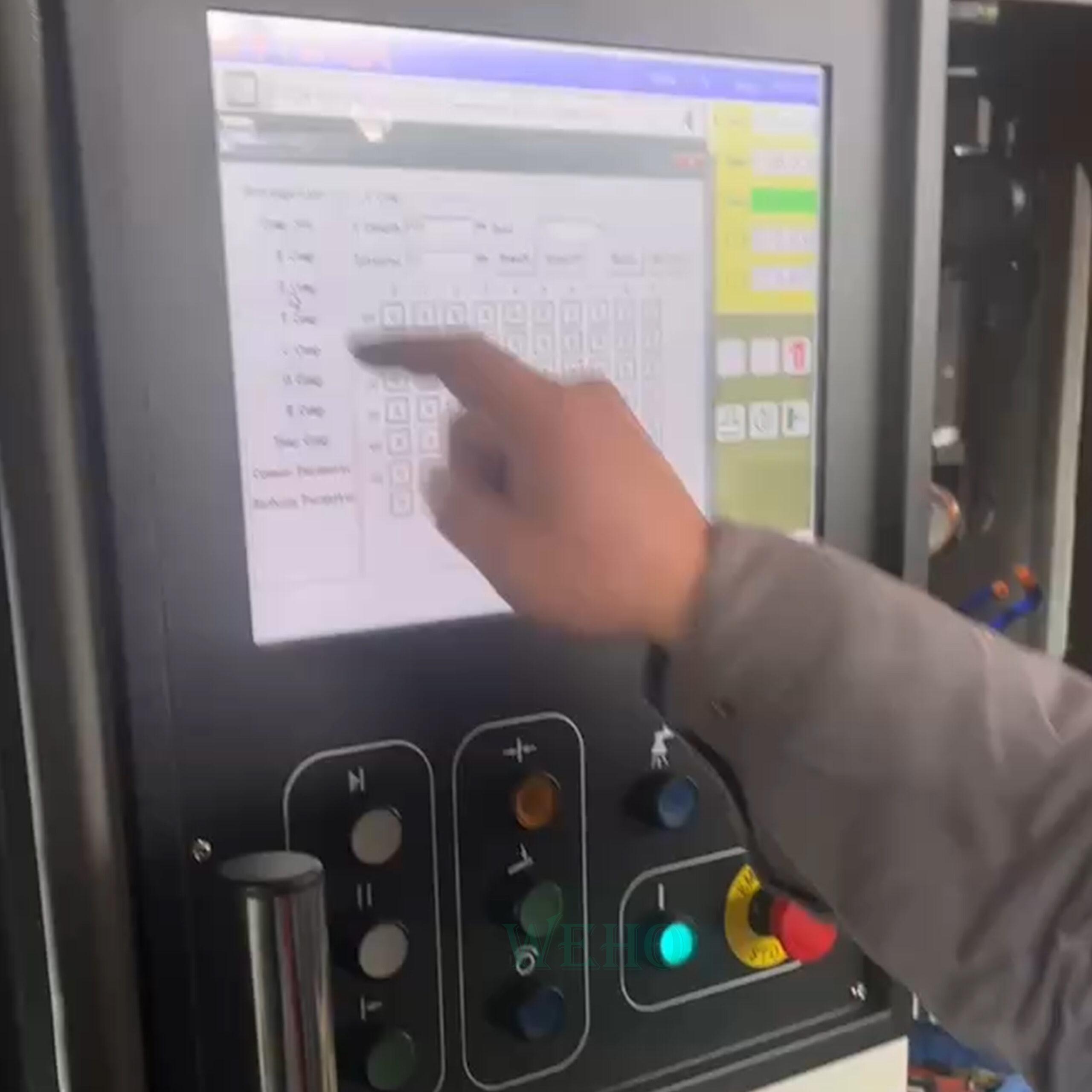

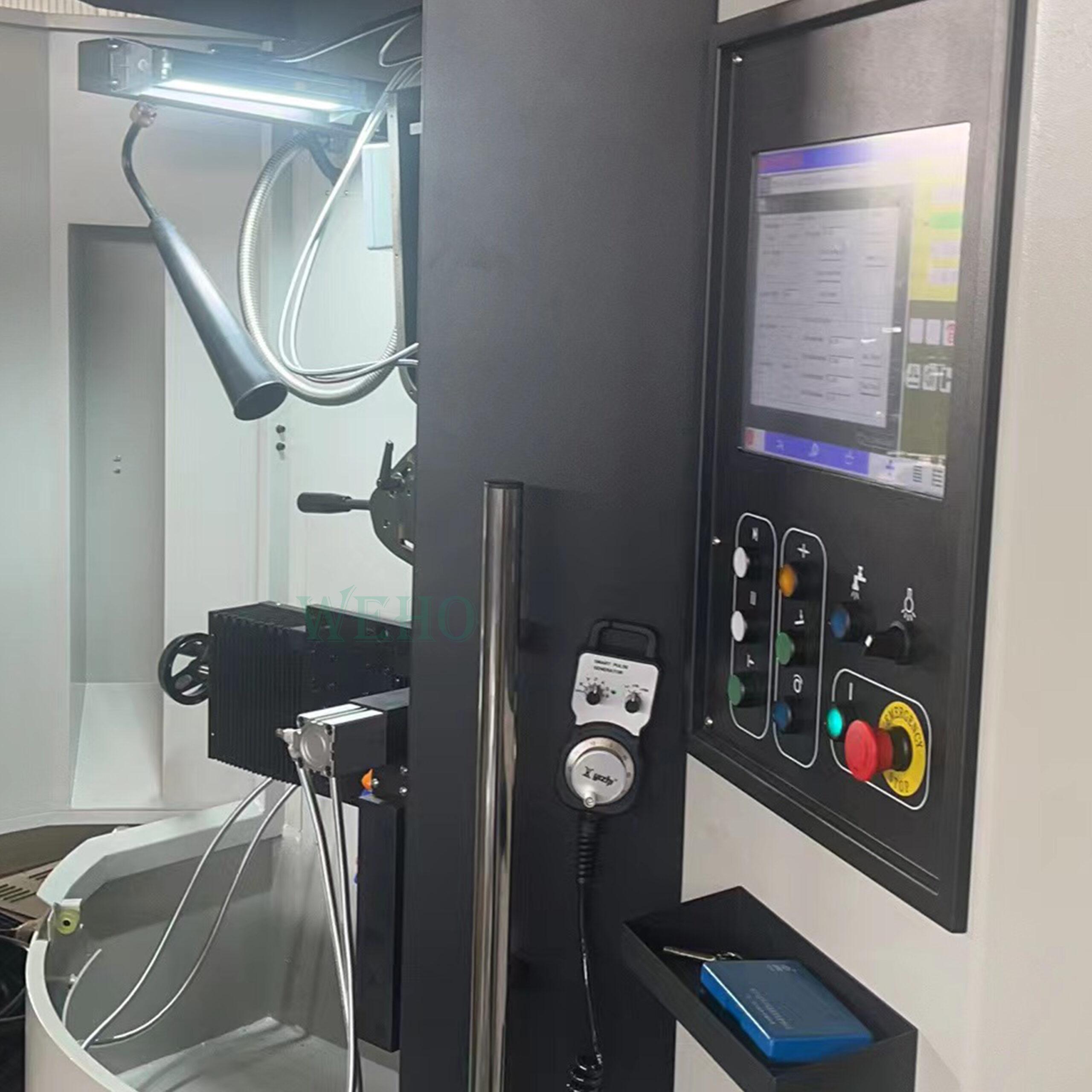

MX810 оснащен собственной разработанной системой управления, основанной на промышленном компьютере с ЖК-экраном и операционной системой Windows Embedded. ЧПУ-программа специально создана для удобства пользователя и позволяет легко управлять всеми функциями станка. Среди возможностей системы:

• Удобный интерфейс программного обеспечения, который помогает задавать параметры для EDM обработки.
• Простота управления благодаря встроенной системе «заполнения параметров».

2. Автоматическая компенсация поворота

Один из важнейших аспектов точной обработки — это компенсация износа электродного круга. Система автоматической компенсации на MX810 позволяет заранее настроить параметры для корректировки, что предотвращает снижение точности обработки из-за износа электродов. Это не только повышает качество конечного продукта, но и делает процесс более удобным для оператора.

ЧПУ-система и зубчатая технология

Станок MX810 оснащен уникальной ЧПУ-системой зубчатого колеса, которая значительно сокращает время непроизводственных операций и повышает точность индексирования. Это расширяет диапазон обрабатываемых дисков и делает обработку более эффективной.

1. Мощная стандартная конфигурация

MX810 обладает следующими важными компонентами:

• Высокомощная прецизионная шлифовальная головка — для точной обработки с плавной регулировкой скорости.
• Пневматическая прижимная нога — обеспечивает стабильность фиксации диска, что критически важно для точности.
• Ручной/автоматический скользящий стол — расширяет возможности машины, позволяя обрабатывать как маленькие, так и большие диски.
• Система автоматической смазки — продлевает срок службы станка и снижает потребность в частом обслуживании.
• Использование медных электродов — экономически выгодное решение для снижения затрат на обслуживание.

2. Стабильность и точность работы

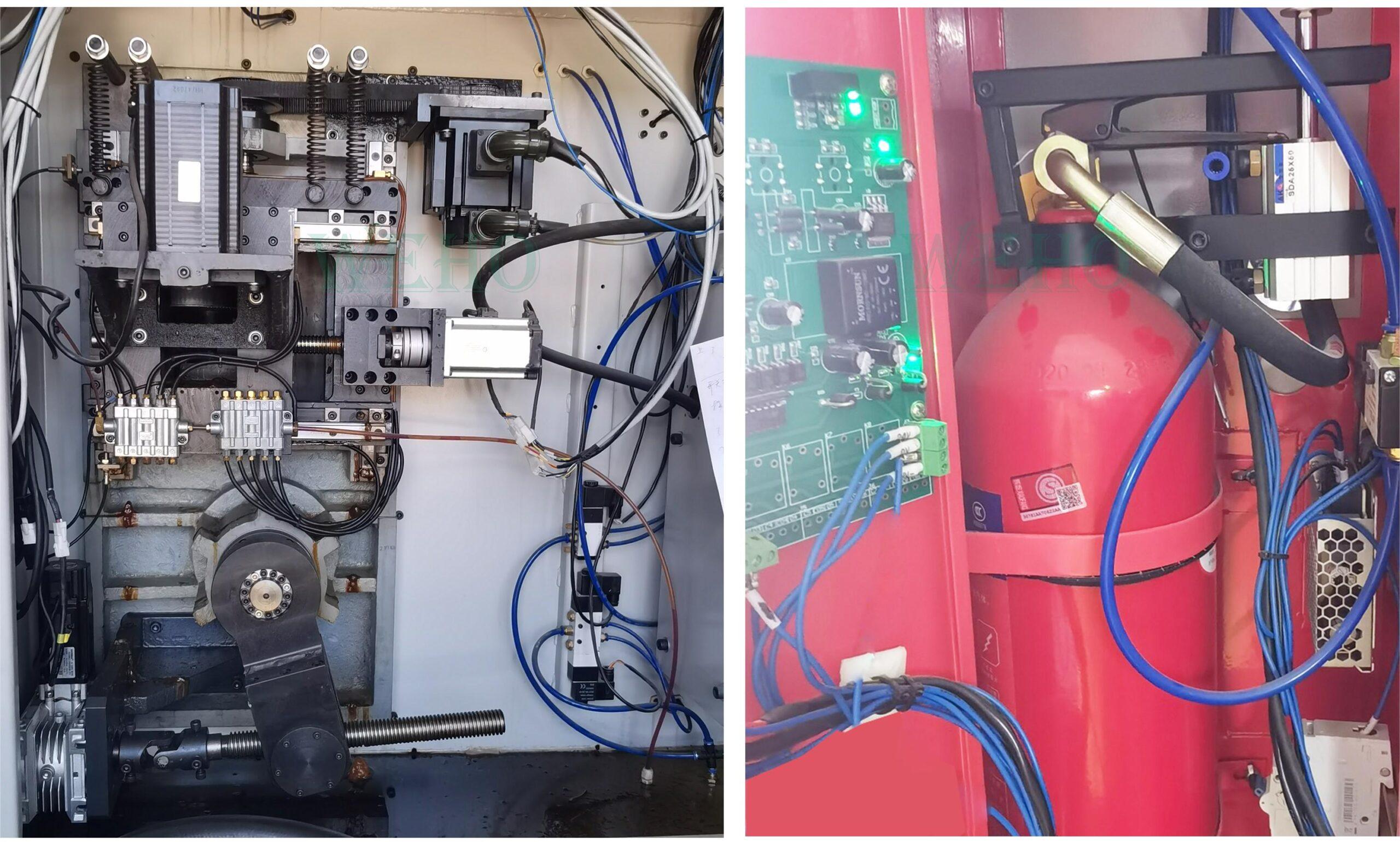

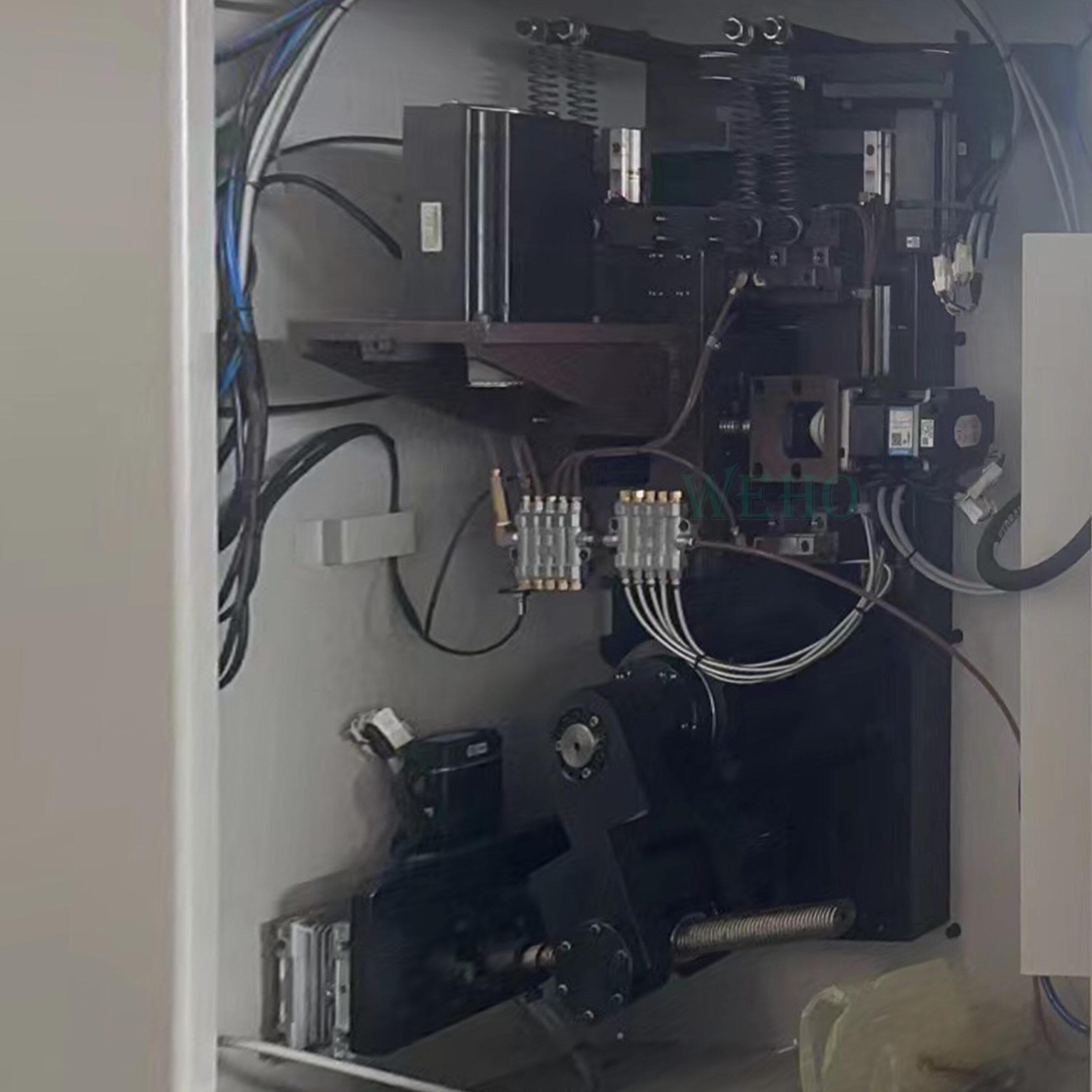

Механика станка основывается на шариковом винте PMI и точных линейных направляющих, что обеспечивает высокую точность позиционирования. Система управления движением оснащена серводвигателем Panasonic, что гарантирует плавные и точные движения даже на высоких скоростях.

Скорость обработки и точность станка регулируются в зависимости от задачи, что позволяет адаптировать его для разных типов работы. MX810 также оснащен системой быстрого возврата и точной регулировки хода.

Удобство в эксплуатации и интеллектуальные функции

1. Простота и удобство в эксплуатации

MX810 предлагает пользователю библиотеку различных типов зубьев и расширенные функции для удобной заточки. Это упрощает работу оператора и снижает сложность настройки зубчатого колеса. Станок также поддерживает функцию пропуска зубьев, что делает его еще более гибким и адаптируемым.

2. Интеллектуальная система контроля разряда

В MX810 реализована система интеллектуального контроля разряда с использованием инновационного генератора PCD-импульсов. Это позволяет строго контролировать ширину и интервалы разряда, что снижает износ электрода и делает поверхность обработки более равномерной. Пользователь может программировать параметры обработки и автоматизировать весь процесс, от черновой до финишной обработки.

Преимущества использования MX810

1. Высокая точность обработки

Механика и система управления станка позволяют достигать высокой точности, что делает его идеальным для заточки многозубых PCD дисков с минимальными погрешностями.

2. Автоматизация процессов

Благодаря ЧПУ управлению и интеллектуальной системе контроля, MX810 способен выполнять все операции автоматически, от грубой до финишной обработки. Это снижает необходимость ручного вмешательства, экономит время и повышает эффективность производства.

3. Универсальность в использовании

MX810 позволяет обрабатывать диски различных размеров, от малых до крупных, что делает его универсальным решением для любого предприятия.

Если вы ищете надежное решение для заточки дисков, которое гарантирует высокую производительность и качество обработки, MX810 станет вашим лучшим выбором.

ПАРАМЕТРЫ СТАНКА ДЛЯ ЗАТОЧКИ ДИСКОВ MX810
