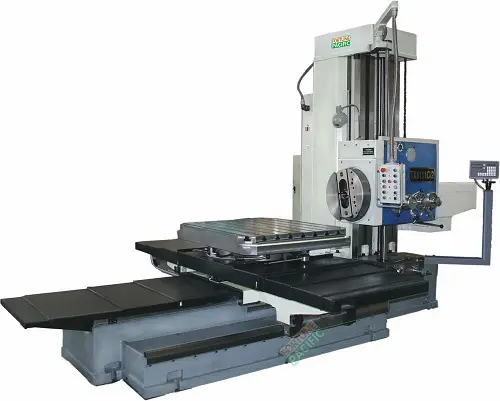

Горизонтально-расточной фрезерный станок TX6111D TX6111C: Высокая производительность и точность
Введение
В современном машиностроении и металлообработке важную роль играют горизонтально-расточно фрезерные станки. Они обеспечивают высокую точность и производительность при обработке крупных деталей. Модели TX6111D TX6111C представляют собой передовые решения, созданные для удовлетворения самых высоких требований промышленного производства.
Преимущества использования
Высокая производительность
Мощный шпиндель и широкий диапазон скоростей вращения позволяют значительно сократить время выполнения операций и увеличить общий объем производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Универсальность применения
Станки TX6111D TX6111C подходят для обработки различных материалов, включая сталь, нержавеющую сталь, алюминий, медь и другие сплавы. Это делает их универсальными инструментами, которые могут использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Простота эксплуатации и обслуживания
Интуитивно понятное управление и эргономичный дизайн делают эксплуатацию станков удобной и доступной.
Надежность и долговечность
Благодаря использованию высококачественных материалов и передовых технологий, станки TX6111D TX6111C отличаются высокой надежностью и долговечностью. Это гарантирует долгий срок службы оборудования и минимальные затраты на его обслуживание.
Использование
Станок выполняет расточку, сверление и фрезерование.
Приняв измерение решетки, он получил надежную точность позиционирования, и весь станок использует управление ПЛК.
Точность считывания блока DRO составляет 0,005 мм.
Технические характеристики горизонтально-расточного фрезерного станка TX6111D TX6111C
| Model | TX6111D | TX6111C/2 | TX6111C/3 |
| Spindle | |||
| Spindle diameter | Φ110 mm | Φ110 mm | Φ110 mm |
| Max boring diameter of spindle | Φ300 mm | Φ300 mm | Φ300 mm |
| Max drilling diameter of spindle | Φ65 mm | Φ65 mm | Φ65 mm |
| Spindle taper | ISO50 | ISO50 | ISO50 |
| Max. allowable torque on spindle | 1000 Nm | 1000 Nm | 1000 Nm |
| Max. axial resistance of spindle | 15000 N | 15000 N | 15000 N |
| Spindle speed steps | 18 steps | 18 steps | 18 steps |
| Spindle speed range | 9-1000 r/min | 9-1000 r/min | 9-1000 r/min |
| Spindle motor | 7.5 kW | 7.5 kW | 7.5 kW |
| Facing head | |||
| Diameter of facing head | Φ600 mm | Φ600 mm | Φ600 mm |
| Max. travel of facing head | 170 mm | 170 mm | 170 mm |
| Facing head speed steps | 14 steps | 14 steps | 14 steps |
| Facing head speed range | 6-221 r/min | 6-221 r/min | 6-221 r/min |
| Worktable | |||
| Worktable size (L x W) | 1100 x 1000 mm | 1200 x 1100 mm | 1200 x 1100 mm |
| Max. load capacity of worktable | 2500 kg | 4000 kg | 4000 kg |
| Working range | |||
| Transverse travel of table (X) | 1000 mm | 1300 mm | 1600 mm |
| Vertical travel of spindle head (Y) | 900 mm | 1100 mm | 1400 mm |
| Longitudinal travel of table (Z) | 1400 mm; 850mm(with rear column) |
1400 mm; 850mm(with rear column) |
1400 mm; 850mm(with rear column) |
| Spindle travel | 600 mm | 600 mm | 600 mm |
| Table rotating angle | 4×90° | 4×90° | 4×90° |
| Feeding | |||
| Feed of spindle head and table( by spindle/run) (12steps) | 0.04-6mm/ r | 0.04-6mm/ r | 0.04-6mm/ r |
| Feed of spindle head and table(by facing head/run) (12steps) | 0.06-9mm/r | 0.06-9mm/r | 0.06-9mm/r |
| Feed of facing head slide (12steps) | 0.04-6mm/ r | 0.04-6mm/ r | 0.04-6mm/ r |
| Others | |||
| Overall dimension (L x W x H) | 4755x2140x3040mm | 5200x3200x2950mm | 5200x3500x3300mm |
| Machine weight (approximate) | 12000 kg | 16200 kg | 18300 kg |
Equipments
| Item 01 | Descriptions | |
| 01.01 | Facing head | |
| 01.02 | X/Y-axis DRO | |
| 01.03 | Automatic lubrication system | |
| 01.04 | Work lamp | |
| 01.05 | Reduction sleeve: MT-5 | |
| 01.06 | Pull stud | |
| 01.07 | Tool post for facing head | |
| 01.08 | Handle | |
| 01.09 | Socket wrench | |
| 01.10 | Wedge |
Optionals
| Item 02 | Descriptions | |
| 02.01 | Tapping bar | |
| 02.02 | Boring bar | |
| 02.03 | Spring collet | |
| 02.04 | Rear column |
Структура
Этот станок имеет настольную компоновку, с колонной, установленной на станине, и боковой шпиндельной головкой; направляющая имеет поперечную структуру.(X) Поперечное перемещение стола
(Z) Продольное перемещение стола
(Y) Вертикальное перемещение шпиндельной бабки
(W) Осевое перемещение расточной шпинделя
(U) Радиальное перемещение салазок торцевой головки ОсиX и Y снабжены УЦИ с точностью отсчета 0,005 мм.
DRO по оси Z является необязательным.
Стол снабжен ручным оптическим устройством для позиционирования через каждые 4х90°, что позволяет обеспечить поточное растачивание деталей при повороте стола на 180°.
Система шпинделя состоит из трехслойной конструкции, шпинделя с торцевой головкой, полого шпинделя и расточной шпинделя.
Расточный шпиндель из высококачественной нитридной стали 38CrMoAIA. Полый шпиндель из высококачественной легированной стали. Шпиндель имеет высокую жесткость конструкции и точность.
Шпиндель с тарельчатой пружиной и гидравлическим разжимом упрощает работу с инструментом.
Система управления обеспечивается ПЛК Mitsubishi.
