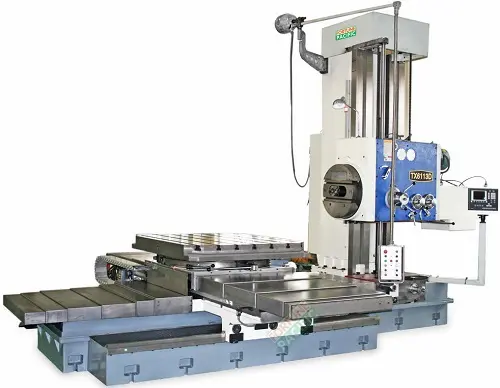

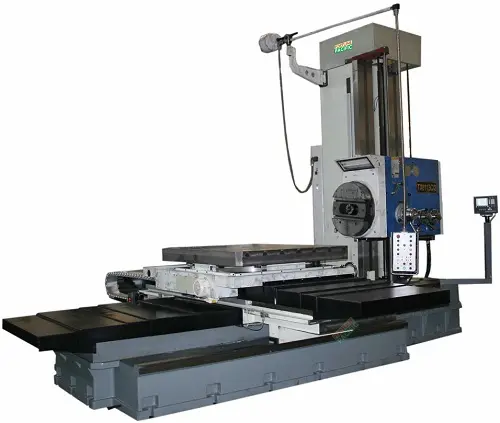

Горизонтально-расточной фрезерный станок TX6113D TX6113C: Точность и высокое качество
Введение
В современном машиностроении и металлообработке важную роль играют горизонтально-расточные фрезерные станки. Они обеспечивают высокую точность и производительность при обработке крупных деталей.
Преимущества использования
Высокая производительность
Мощный шпиндель и широкий диапазон скоростей вращения позволяют значительно сократить время выполнения операций и увеличить общий объем производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Универсальность применения
Станки TX6113D TX6113C подходят для обработки различных материалов, включая сталь, нержавеющую сталь, алюминий, медь и другие сплавы. Это делает их универсальными инструментами, которые могут использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Простота эксплуатации и обслуживания
Интуитивно понятное управление и эргономичный дизайн делают эксплуатацию станков удобной и доступной.
Использование
Станок TX6113D TX6113C может выполнять расточку, сверление и фрезерование.
Он также может использовать расточный шпиндель или облицовочную пластину для увеличения рабочего диапазона.
Приняв измерение решетки, горизонтально-расточной станок получил надежную точность позиционирования, управление ПЛК.
Точность считывания блока DRO составляет 0,005 мм.
Технические характеристики горизонтально-расточного фрезерного станка TX6113D TX6113C
| Model | TX6113D | TX6113C/2 |
| Spindle | ||
| Spindle diameter | Φ130 mm | Φ130 mm |
| Max boring diameter of spindle | Φ350 mm | Φ350 mm |
| Max drilling diameter of spindle | Φ80 mm | Φ80 mm |
| Spindle taper | ISO50 | ISO50 |
| Max. allowable torque on spindle | 2000 Nm | 2000 Nm |
| Max. axial resistance of spindle | 20000 N | 20000 N |
| Spindle speed steps | 18 steps | 18 steps |
| Spindle speed range | 6.6-755 r/min | 6.6-755 r/min |
| Spindle motor | 15 kW | 15 kW |
| Facing head | ||
| Diameter of facing head | Φ670 mm | Φ670 mm |
| Max. travel of facing head | 200 mm | 200 mm |
| Facing head speed steps | 14 steps | 14 steps |
| Facing head speed range | 4.4-165 r/min | 4.4-165 r/min |
| Worktable | ||
| Worktable size (L x W) | 1400×1600 mm Optional:1600×1800 mm |
1400×1600 mm Optional:1600×1800 mm |
| Max. load capacity of worktable | 10000 kg | 10000 kg |
| Working range | ||
| Transverse travel of table (X) | 2000 mm | 2000 mm |
| Vertical travel of spindle head (Y) | 1600 mm | 1600 mm |
| Longitudinal travel of table (Z) | 2000 mm; | 2000 mm; |
| Spindle travel | 900 mm | 900 mm |
| Table rotating angle | 4×90° | 360° |
| Feeding | ||
| Feed of spindle head and table( by spindle/run) (12steps) | 0.04-6mm/ r | 0.04-6mm/ r |
| Feed of spindle head and table(by facing head/run) (12steps) | 0.06-9mm/r | 0.06-9mm/r |
| Feed of facing head slide (12steps) | 0.04-6mm/ r | 0.04-6mm/ r |
| Others | ||
| Overall dimension (L x W x H) | 6720x4560x4085mm | 7520x4560x4085mm |
| Machine weight (approximate) | 31500 kg | 35000 kg |
Equipments
| Item 01 | Descriptions | |
| 01.01 | Facing head | |
| 01.02 | TX6113D : X/Y-axis DRO TX6113C/2 : X/Y/Z/B-axis DRO |
|
| 01.03 | Automatic lubrication system | |
| 01.04 | Work lamp | |
| 01.05 | Reduction sleeve: MT-5 | |
| 01.06 | Pull stud | |
| 01.07 | Tool post for facing head | |
| 01.08 | Handle | |
| 01.09 | Socket wrench | |
| 01.10 | Wedge |
Optionals
| Item 02 | Descriptions | |
| 02.01 | Tapping bar | |
| 02.02 | Boring bar | |
| 02.03 | Spring collet | |
| 02.04 | Rear column (Z axis travel is 1200mm) |
Горизонтально-расточной фрезерный станок имеет настольную компоновку, с колонной, установленной на станине, и боковой шпиндельной головкой. Направляющая нижнего суппрота имеет поперечную структуру.
(X) Поперечное перемещение стола
(Z) Продольное перемещение стола
(Y) Вертикальное перемещение шпиндельной бабки
(W) Осевое перемещение расточной шпинделя
(U) Радиальное перемещение салазок торцевой головкиTX6113D: Оси X и Y снабжены УЦИ с точностью считывания 0,005 мм.

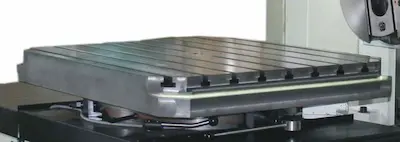

TX6113C/2: Оси X/Y/Z снабжены DRO с точностью считывания 0,005 мм, ось B снабжена DRO.TX6113D: Стол снабжен ручным оптическим устройством для позиционирования через каждые 4×90°, расточка деталей в линию при повороте стола на 180°.
TX6113C/2: Стол оснащен УЦИ с непрерывным индексированием на 360°, расточка деталей с поворотом стола на 180° и многоточечной обработке.
Расточный шпиндель из высококачественной нитридной стали 38CrMoAIA. Полый шпиндель из высококачественной легированной стали.
Шпиндель имеет высокую жесткость конструкции и точность.
Шпиндель с тарельчатой пружиной и гидравлическим разжимом упрощает работу с инструментом.
Система управления предоставлена Mitsubishi.
