Технические характеристики вертикального обрабатывающего центра VM1150S
| Items | VM1150S |
| Worktable | |
| Worktable (Length× Width) | 1100×520 mm(43.3X20.5’’) |
| Max. load capacity | 750 kg |
| T slot | 18 mm |
| X axis travel | 1000 mm(39.3’’) |
| Y axis travel | 520 mm(20.5’’) |
| Z axis travel | 560 mm(22’’) |
| Spindle nose to table | 150-710mm(5.9-27.9’’) |
| Spindle | |
| Spindle speed | 8000 rpm |
| Spindle motor | 7.5/11 kW |
| Spindle taper | BT40 |
| Spindle torque | 55.8/74.5 Nm |
| Motion | |
| Rapid feed speed(X axis) | 36 m/min |
| Rapid feed speed(Y axis) | 36 m/min |
| Rapid feed speed(Z axis) | 24 m/min |
| Cutting feed speed | 1~10000 mm/min |
| Positioning accuracy (X/Y/Z-axis) | X:0.008 mm / Y:0.008 mm / Z:0.008 mm |
| Repeatability (X/Y/Z-axis) | X:0.005 mm / Y:0.005 mm / Z:0.005 mm |
| Guide way | |
| X guide way span | 350 mm (13.7″) |
| Y guide way span | 620 mm (24.4″) |
| Z guide way span | 420 mm (16.5″) |
| Tool | |
| Tool magazine capacity | 24T |
| Max diameter/length/weight of tool | Ø78mm/300mm/8kg |
| Tool change time | 1.8s |
| Others | |
| Power capacity | 25 kV A |
| Air pressure | 6-8bar |
| Machine dimension(L x W x H) | 4040x2650x3120mm |
| Net weight | 7000kg |
Вертикальный обрабатывающий центр VM1150S
Введение
В современном мире машиностроения и металлообработки 4-осевые вертикальные обрабатывающие центры играют ключевую роль, обеспечивая высокую точность и производительность при выполнении сложных операций. Одной из самых передовых моделей является VM1150S, который сочетает в себе мощность, точность и универсальность.
Применение вертикального обрабатывающего центра VM1150S
Машиностроение
В машиностроении станок VM1150S используется для обработки крупных и сложных деталей, таких как корпуса, рамы и другие конструктивные элементы. Высокая точность и производительность позволяют изготавливать компоненты, соответствующие строгим требованиям к качеству и надежности.
Авиастроение
В авиастроении требования к точности и качеству особенно высоки. Обрабатывающий центр VM1150S применяется для изготовления авиационных компонентов, таких как детали двигателей, крылья и другие элементы, обеспечивая высокую точность и соответствие стандартам безопасности.
Энергетика
В энергетической промышленности станок VM1150S используется для производства компонентов турбин, генераторов и других энергетических устройств. Надежность и точность обработки способствуют повышению эффективности и долговечности энергетических систем.
Станина, колонна и суппорт
Шариковый винт и направляющие
Все оси относятся к типу линейных направляющих для более высокой жесткости, точности и качества поверхности, чем более распространенные типы направляющих шарикоподшипников. 3-осевая линейная направляющая роликового типа.
Высокоскоростной бесшумный шариковый винт уровня C3 с функцией подавления нагрева
Диаметр шарикового винта* шаг: 40×16 / 40×12 / 40×10. В шариковом винте используется процесс предварительной нагрузки, который эффективно уменьшает обратный зазор в шариковом винте и помогает уменьшить теплопередачу и трение. Это повышает точность и повышает жесткость и сопротивление тепловой деформации.

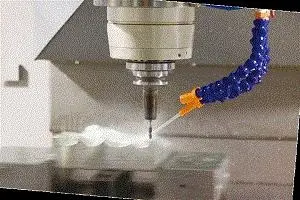

Шпиндель
Шпиндель представляет собой устройство картриджного типа, поддерживаемое высокоточными керамическими шарикоподшипниками, что обеспечивает минимальные шум, вибрацию и тепловое расширение. Мощный 8000 об/мин, 7,5/11 кВт. Может увеличиваться до 15/11 кВт.
BT40, шпиндель с ременным приводом входит в стандартную комплектацию. На станке возможен BT40 10000 об/мин и прямой шпиндель 12000.
Коробка передач ZF и шпиндель BT50 также возможны.
Обдув шпинделя и конструкция воздушной завесы обеспечивают положительное давление воздуха для защиты шпинделя.
2 трубки охлаждающей жидкости и 1 воздушная трубка входят в стандартную комплектацию машины.
Полностью закрытое защитное ограждение
Полностью закрытое защитное ограждение изготовлено из толстого листового металла, предназначенного для удержания как стружки, так и охлаждающей жидкости. Двойные большие раздвижные двери открываются на расстояние до 1260 мм (49 дюймов) и обеспечивают неограниченный доступ к столу сверху для облегчения подъема тяжелых приспособлений или заготовок.
Автоматический цепной конвейер с водяным пистолетом высокого давления для очистки стружки и уменьшите повышение температуры станка. Эта система значительно уменьшит тепловые искажения и увеличит срок службы точности станка.
Автоматический масляный насос обеспечивает смазку направляющих и шарико-винтовых пар, которые точно регулируют подачу масла к этим важным компонентам. Аварийный сигнал низкого уровня напоминает оператору перед остановкой машины. Консистентная смазка не является обязательной, и некоторые считают ее более экологичной.24 инструмента BT40 рычажного типа, жесткость для удержания тяжелых инструментов, кулачковая система для смены инструментов. Стабильное качество. Перед отправкой с завода станок прошел тысячи тестов по смене инструмента, чтобы обеспечить плавную и надежную смену инструмента. 48-часовой безотказный тест, гарантирующий скорость остановки ниже 0,5%. Дизайн производителя « функция восстановления одной панели» для решения 97% общих проблем магазина инструментов.
