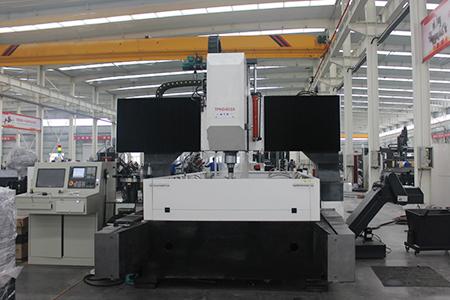

Высокоскоростной сверлильный станок с ЧПУ HD4020

Высокоскоростной сверлильный станок с ЧПУ HD4020: Идеальный инструмент для промышленных задач

Применение

Высокоскоростной сверлильный станок с ЧПУ HD4020 специально разработан для сверления трубных пластин, перегородок, фланцев и крупных пластин в таких отраслях, как нефтехимическая промышленность, котлостроение, ветроэнергетика, а также для соединительных пластин в строительстве, мостостроении, теплообменных системах и на железных башнях. Этот станок обеспечивает высокую точность и эффективность обработки, что делает его незаменимым инструментом для широкого спектра промышленных применений.

Основные особенности

1. Линейные роликовые направляющие с повышенной грузоподъемностью:
   • HD4020 оснащен линейными роликовыми направляющими, рассчитанными на большие нагрузки, по обеим сторонам станины. Продольное движение обеих сторон портала осуществляется синхронно с помощью сервомотора переменного тока и точного шарикового винта с большим шагом, что обеспечивает плавность и точность перемещений.
2. Подвижные салазки на поперечной балке:
   • На поперечной балке портала установлены две подвижные салазки, которые направляются двумя линейными роликовыми направляющими парами и приводятся в движение сервомотором переменного тока и точным шариковым винтом с большим шагом. Это обеспечивает высокую точность и гибкость перемещений.

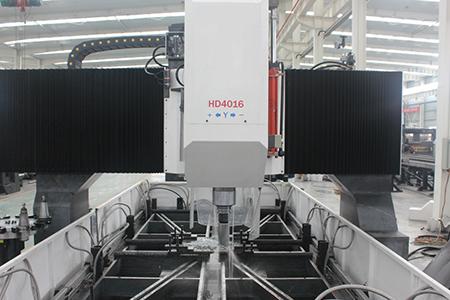

3. Вертикальный шпиндель с ЧПУ:
   • Салазки на поперечной балке оснащены вертикальным шпинделем с ЧПУ для подачи барабана. Шпиндель оснащен специальным преобразовательным мотором с большой нагрузкой, который приводится в действие через синхронный ремень. Высокоточный шпиндель из Тайваня (с внутренним охлаждением) с дисковой пружинной автоматическим механизмом выбивки и гидравлическим цилиндром для ослабления резца обеспечивает удобство и скорость смены инструментов.
4. Гидравлическая система:
   • Станок оснащен гидравлической системой, которая обеспечивает гидравлический баланс вертикального барабана и гидравлическое ослабление резца шпинделя. Это способствует стабильной и точной работе оборудования.
5. Система ЧПУ SIEMENS:
   • HD4020 использует систему ЧПУ SIEMENS с интерфейсом RS232 и ЖК-экраном. Автоматическое программирование позволяет не только автоматически генерировать программы обработки, но и предварительно просматривать положение отверстий перед сверлением. Это значительно упрощает процесс программирования и повышает точность обработки.
6. Автоматический транспортер стружки:
   • Станок оборудован цепной автоматической системой удаления стружки и тележкой для сбора стружки. Система охлаждения оснащена фильтром для бумаги, насосом высокого давления для внутреннего охлаждения и насосом низкого давления для внешнего охлаждения, что позволяет эффективно охлаждать резец во время работы.

Преимущества HD4020

1. Высокая производительность:
   • Благодаря точным направляющим, шариковым винтам и мощной системе ЧПУ, HD4020 обеспечивает высокую скорость и точность обработки, что значительно повышает производительность и качество работы.
2. Удобство эксплуатации:
   • Система ЧПУ SIEMENS и автоматическое программирование делают управление станком интуитивно понятным и удобным, что сокращает время на обучение и обслуживание.
3. Гибкость и универсальность:
   • HD4020 способен обрабатывать различные типы отверстий и заготовок, что делает его универсальным решением для различных отраслей промышленности.
4. Надежность и долговечность:
   • Высококачественные компоненты, прочная гидравлическая система и точный шпиндель обеспечивают долговечность и надежность работы станка, минимизируя необходимость в частом обслуживании.

ПАРАМЕТРЫ ВЫСОКОСКОРОСТНОГО СВЕРЛИЛЬНОГО СТАНКА С ЧПУ HD4020
