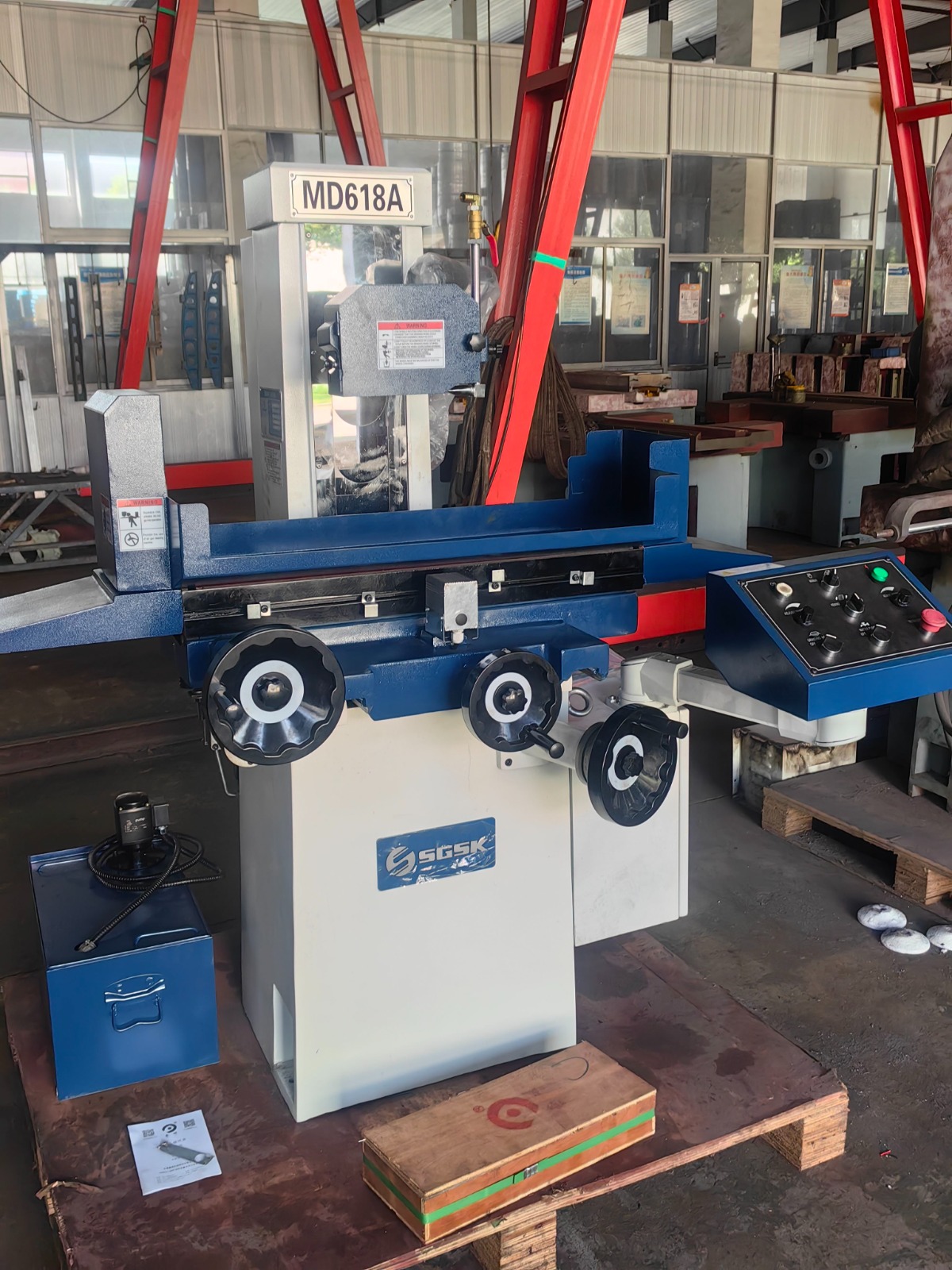

Плоскошлифовальный станок MD618A: инженерная точность и стабильная геометрия поверхности

В точном машиностроении нет мелочей. Когда требуется идеальная плоскость, зеркальная чистота и микронная точность, в работу вступает шлифовальный станок. MD618A — это плоскошлифовальный станок, созданный для работы с металлическими заготовками различных типов: от углеродистых сталей до закалённых инструментальных сплавов.

Эта модель применяется для окончательной доводки деталей, устранения микронных дефектов поверхности и формирования базовых плоскостей. В производстве пресс-форм, штампов, измерительных инструментов или прецизионных узлов именно такие станки завершают цикл обработки, придавая изделию точные размеры и правильную геометрию.

Конструктивная база и кинематическая схема

Основу MD618A составляет жёсткая литая рама из высокопрочного чугуна, которая выполняет сразу две функции — служит несущей базой и гасит вибрации. Материал выбран не случайно: чугун устойчив к деформациям и обладает высокой вибропоглощающей способностью, что критично при обработке твёрдых материалов на высокой скорости.

Рабочие направляющие закалены ТВЧ и точно шлифованы, что обеспечивает равномерное движение и долгий срок службы без люфта.
По оси X (поперечное движение стола) перемещение осуществляется вручную либо с помощью автоматического гидравлического привода. По оси Y (продольное перемещение) движение стола также управляется вручную или автоматически. Вертикальная подача по оси Z — микрометрическая, с дискретностью до 0,01 мм, что позволяет точно устанавливать глубину съёма.

Эта комбинация трёх координатных перемещений делает MD618A точным инструментом для чистовой шлифовки.

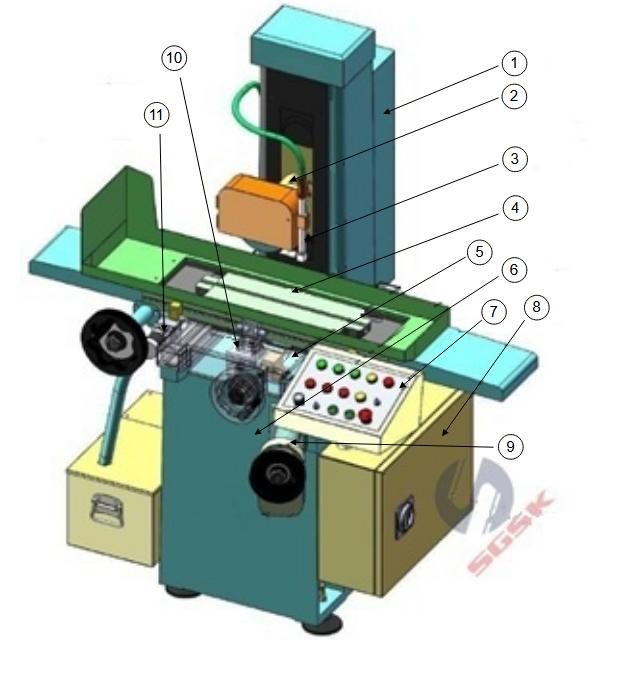

Рис. 1: Общий вид станка 1. Колонна 7. Пульт управления 2. Шлифовальная головка 8. Щит управления 3. Трубка для подачи охлаждающей жидкости 9. Маховик вертикального перемещения 4. Рабочий стол 10. Маховик поперечного перемещения 5. Салазки 11. Маховик продольного перемещения

Рабочий стол и система зажима заготовок

Станок оборудован электромагнитным прижимным столом, который используется для фиксации металлических деталей без применения механических тисков.
Размер рабочей поверхности — 450 × 150 мм. Этого достаточно для обработки средних деталей: пластин, направляющих, калибров, плоских инструментов.

Преимущества магнитного стола:

• обеспечивает равномерное удержание заготовки по всей площади;

• исключает деформации при зажиме;

• сокращает время установки детали;

• повышает точность позиционирования при серийной обработке.

Магнитное усилие можно регулировать в зависимости от толщины и свойств металла. После завершения шлифования предусмотрено размагничивание, чтобы деталь легко снималась со стола и не притягивала металлическую пыль.

Шлифовальный узел и шпиндельная система

Шлифовальная бабка MD618A оборудована шпинделем, вращающимся со скоростью 2800 об/мин.
Привод осуществляется от электродвигателя мощностью 1,1 кВт, который обеспечивает стабильное вращение без колебаний скорости даже при съёме твёрдых материалов.

Шпиндель установлен на прецизионных радиально-упорных подшипниках, рассчитанных на длительную работу при высоких оборотах. Это даёт плавность вращения и исключает биения, обеспечивая идеальную чистоту поверхности.

Диаметр применяемого шлифовального круга — 200 мм, посадочное отверстие — 31,75 мм. Эти параметры позволяют использовать широкий ассортимент абразивов, в том числе корундовые и карбидокремниевые круги.

Вертикальная подача и точность настройки

Механизм вертикальной подачи обеспечивает микрометрическую регулировку глубины съёма.
Система снабжена шкалой тонкой настройки, что позволяет оператору контролировать глубину шлифования с точностью до сотых миллиметра.
Это особенно важно при чистовой обработке, где съём превышения в 0,02 мм уже может повлиять на соответствие детали чертежу.

В конструкции применён шарико-винтовой механизм (ШВП), который снижает усилие на рукоятке и повышает плавность хода. В результате оператору не приходится прикладывать значительное усилие даже при работе с твёрдыми сталями.

Система охлаждения: предотвращение перегрева и микродеформаций

Шлифование — процесс с высоким выделением тепла. Чтобы исключить перегрев заготовки и абразивного круга, MD618A оснащён замкнутой системой подачи СОЖ (смазочно-охлаждающей жидкости).

Циркуляция осуществляется через насос, подающий жидкость в зону контакта круга и детали. Поток охлаждения не только снижает температуру, но и вымывает микрочастицы металла и абразива, предотвращая пригар и дефекты поверхности.

Преимущества:

• стабилизация температуры обработки;

• продление срока службы абразива;

• повышение чистоты обработки до класса 8–9 по ГОСТ;

• снижение вероятности термических деформаций.

Электрооборудование и система управления

Панель управления расположена удобно и интуитивно.
Пуск шпинделя и насоса охлаждения осуществляется отдельными кнопками. Для безопасности предусмотрен магнитный пускатель с тепловым реле, защищающим двигатель от перегрузки.

Электрооборудование выполнено в соответствии с промышленными стандартами — на 380 В, 50 Гц. Все цепи заземлены, а проводка защищена металлическими кожухами, что соответствует требованиям безопасности эксплуатации.

Геометрическая точность обработки

Станок MD618A обеспечивает:

• отклонение от плоскости при продольном шлифовании не более 0,005 мм на 300 мм длины;

• шероховатость поверхности до Ra 0,32;

• параллельность обработанных плоскостей в пределах 0,01 мм.

Такие параметры делают его подходящим для инструментальных производств и цехов, где требуется высокая повторяемость размеров.

Эргономика и безопасность

Рабочее место оператора организовано с учётом длительной эксплуатации. Все узлы, требующие обслуживания — насос, бак СОЖ, шлифовальный круг, магнитный стол — легко доступны.
Защитные кожухи предотвращают разлетание искр и частиц абразива.

Передняя панель снабжена прозрачным смотровым экраном, обеспечивающим видимость зоны обработки при сохранении безопасности.

Практические преимущества для предприятия

1. Точность и повторяемость. Благодаря геометрической стабильности и плавному ходу механизмов, станок обеспечивает неизменно одинаковое качество при серийном производстве.

2. Долговечность конструкции. Литая рама и шлифованные направляющие рассчитаны на многолетнюю эксплуатацию без потери точности.

3. Экономичность. Простая механика и умеренное энергопотребление снижают эксплуатационные расходы.

4. Универсальность. Подходит как для чёрных, так и для цветных металлов, включая латунь, бронзу, алюминий.

Где применяется MD618A

• Инструментальные заводы — для доводки шаблонов, направляющих, пресс-форм.

• Машиностроение — при изготовлении деталей редукторов, подшипниковых опор, плит и оснований.

• Ремонтные цехи — для восстановления рабочих поверхностей деталей.

• Учебные мастерские — как пример точного станочного оборудования.

Почему стоит купить плоскошлифовальный станок MD618A

Если вы хотите купить плоскошлифовальный станок MD618A для инструментального участка или небольшого производства, эта модель обеспечит необходимую точность при минимальных требованиях к обслуживанию.

Станок сочетает стабильность параметров, простоту регулировки и высокое качество геометрии обработки. Для производственных задач, где важно качество поверхности, MD618A станет тем самым инструментом, на который можно опираться каждый день.

Благодаря оптимальному соотношению мощности и массы, он подходит как для промышленного, так и для учебного применения. При необходимости купить плоскошлифовальный станок MD618A можно в компании «Аллпромстанки», одном из крупнейших поставщиков металлообрабатывающего оборудования.

Для предприятий, стремящихся повысить точность и производительность, возможность купить плоскошлифовальный станок MD618A — это шаг к технологической стабильности и контролю качества на новом уровне.

Технические данные (по паспорту с пояснениями)

• Рабочая поверхность стола: 450 × 150 мм — оптимальный размер для большинства инструментальных деталей.

• Максимальная высота заготовки: 280 мм — позволяет шлифовать крупные элементы и пресс-формы.

• Диаметр круга: 200 мм — обеспечивает универсальность применения различных абразивов.

• Посадочное отверстие круга: 31,75 мм — стандартный размер для большинства промышленных шлифкругов.

• Частота вращения шпинделя: 2800 об/мин — поддерживает стабильную чистовую обработку.

• Мощность двигателя: 1,1 кВт — обеспечивает энергоэффективную работу при достаточной мощности.

• Габариты станка: 1200 × 1000 × 1750 мм — компактная конструкция для установки в ограниченном пространстве.

• Масса: около 800 кг — обеспечивает устойчивость и минимальные вибрации.

Заключение

Плоскошлифовальный станок MD618A — это точность, выверенная на практике. Его конструкция сочетает простоту обслуживания, микронную точность и долговечность. Он одинаково уверенно справляется с серийной обработкой и с доводкой единичных деталей, обеспечивая качество, на которое можно опереться.
