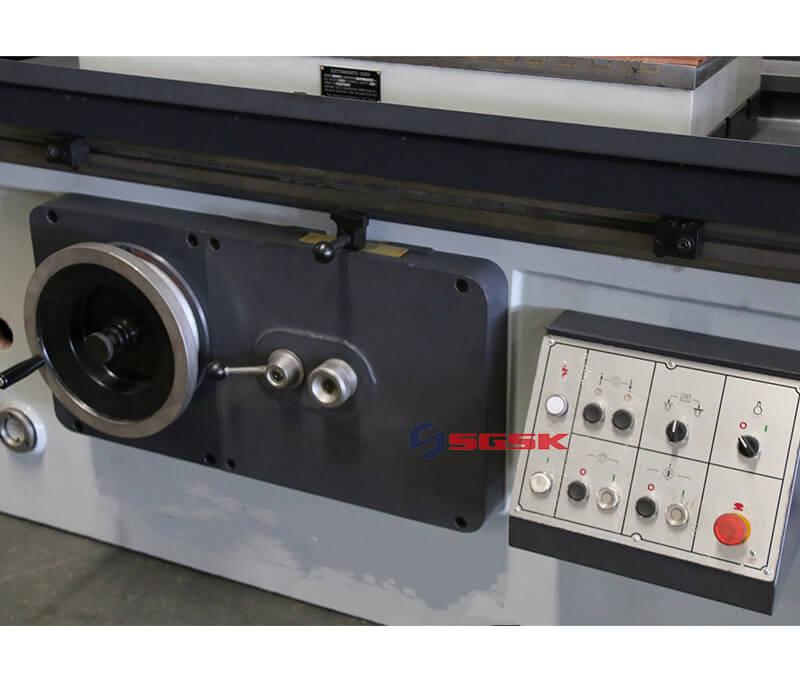

Основные характеристики гидравлического плоскошлифовального станка M7130:
Винтовой стержень станка изготовлен из специальной легированной стали с использованием строгой технологии обработки и термообработки.
Вертикальный быстрый подъем шлифовальной головки повышает эффективность производства.
Боковое перемещение шлифовальной головки осуществляется с помощью гидромотора, который также может быть выполнен вручную.
Подъемный механизм и треугольный кронштейн имеют эксцентричную конструкцию, которую легко регулировать, и значительно продлевают срок службы станка.
Применение гидравлического плоскошлифовального станка M7130:
Применение ко всем видам обрабатывающего оборудования, автозапчастей, приспособлений, магнитной стали, обрабатывающей промышленности деталей пресс-форм.
Станок может быть изготовлен из шлифовальной стали, железа, керамики и деталей из цветных металлов.
Основные технические параметры гидравлического плоскошлифовального станка M7130:
Model Description . | Unit | M7130A | M7130B | M7130C | |
Max distance from table surface to spindle center | mm | 575 | 975 | 1375 | |
Max.longitudinal travel | mm | 1100 | 1100 | 1100 | |
Min. longitudinal travel | mm | 200 | 200 | 200 | |
Table longitudinal speed | m/min | 3-27 | 3-27 | 3-27 | |
TableT slot No*width | Noxmm | 3×18 | 3×18 | 3×18 | |
Wheelhead cross moving | Continuous feeding speed | m/min | 0.5-4.5 | 0.5-4.5 | 0.5-4.5 |
Feed travel | mm/t | 3-30 | 3-30 | 3-30 | |
Wheel head vertical moving | Rapid speed | mm/min | 400 | 400 | 400 |
Per Rev. feed of hand wheel | mm/gra | 0.005 | 0.005 | 0.005 | |
Per Rev. feed of ha nd wheel | mm | 0.645 | 0.645 | 0.645 | |
Wheelhead motor | Power | kw | 5.5 | 5.5 | 5.5 |
Speed | rpm | 1440 | 1440 | 1440 | |
Total rated power | kw | 11 | 11.2 | 11.2 | |
Grinding wheel size(ODx WxiD) | mm | 350x40x127 | 350x40x127 | 350x40x127 | |
Machine tool weight | kg | 3500 | 3700 | 4000 |
