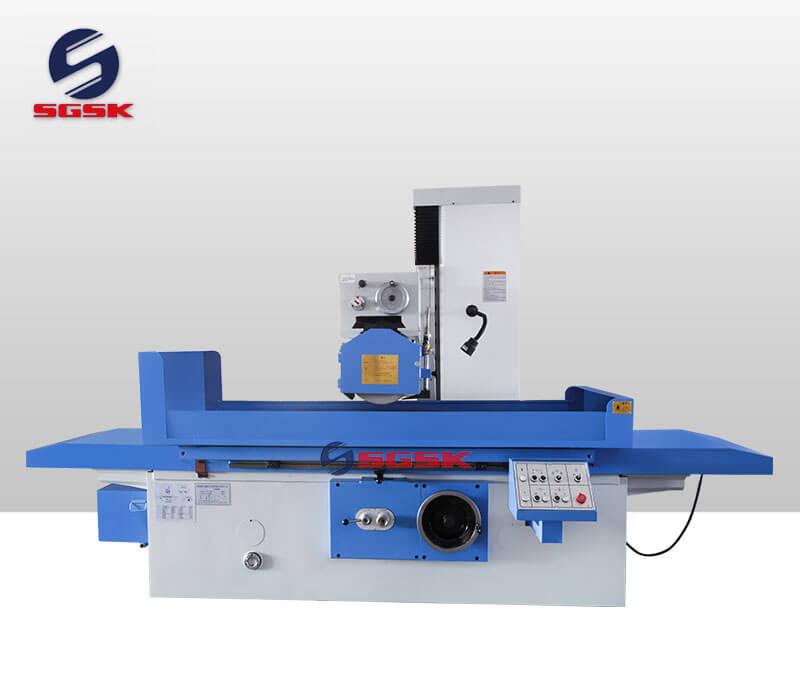

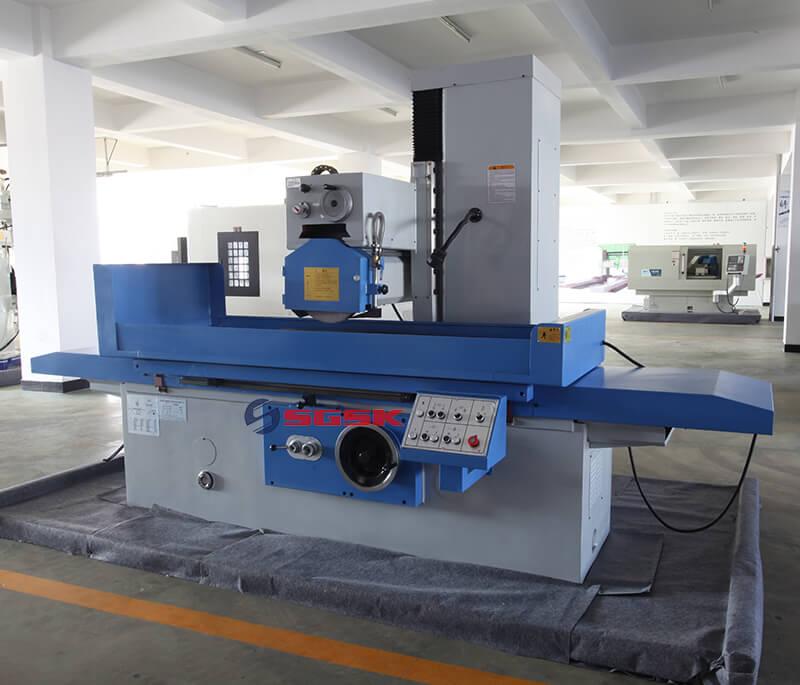

Основные эксплуатационные характеристики гидравлического плоскошлифовального станка M7132:
Винтовой стержень станка изготовлен из специальной легированной стали с использованием строгой технологии обработки и термообработки.
Вертикальный быстрый подъем шлифовальной головки повышает эффективность производства.

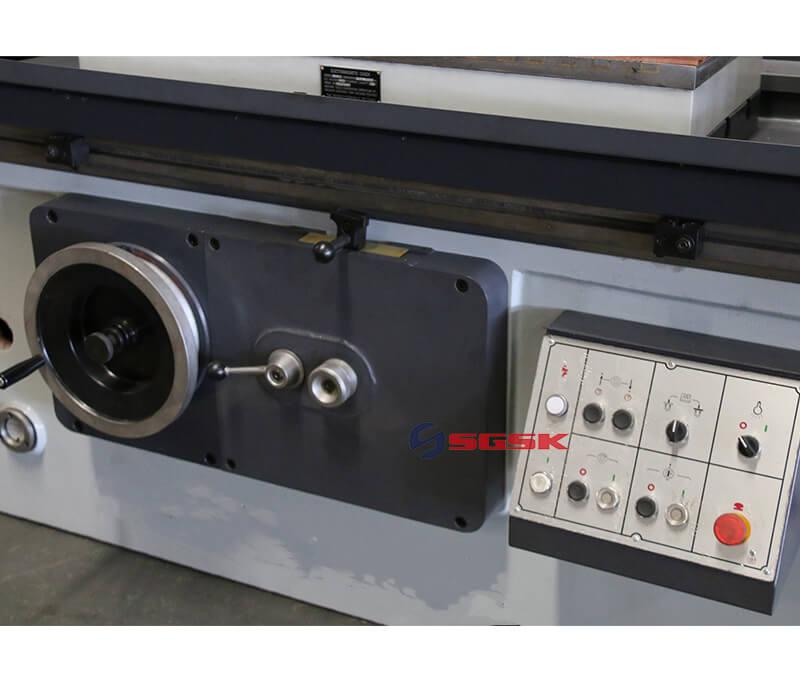

Боковое перемещение шлифовальной головки осуществляется с помощью гидромотора, который также может быть выполнен вручную.
Подъемный механизм и треугольный кронштейн имеют эксцентричную конструкцию, которую легко регулировать, и значительно продлевают срок службы станка.
Применение гидравлического плоскошлифовального станка для обработки поверхностей M7132:
Применяется ко всем видам обрабатывающего оборудования, автозапчастей, приспособлений, магнитной стали, обрабатывающей промышленности деталей пресс-форм.
Станок может быть изготовлен из шлифовальной стали, железа, керамики и деталей из цветных металлов.
Основные технические параметры гидравлического плоскошлифовального станка для обработки поверхностей M7132:
Description | Units | M7132x1000 | M7132x1600 | M7132x2000 | |
Size of work table(L x W x H) | mm | 1000×320 | 1600×320 | 2000×320 | |
Max. Longitudinal movement of worktable | mm | 1100 | 1700 | 2100 | |
Max. Distance from the spindle centerline to the worktable surface | mm | 570 | 570 | 570 | |
Max. Cross movement of grinding herd | mm | 350 | 350 | 350 | |
Max. Vertical movement of grinding head | mm | 400 | 400 | 400 | |
Vertical movement of the grinding head by hand wheel | Every lattice | mm | 0.01 | 0.01 | 0.01 |
Each turn | mm | 1.00 | 1.00 | 1.00 | |
Rapid lifting motor | Power | KW | 0.37 | 0.37 | 0.37 |
Speed | R/min | 1440 | 1440 | 1440 | |
Abrasive wheel dim (L x D x W) | mm | 350x127x40 | 350x127x40 | 350x127x40 | |
Speed of grinding wheel | r/min | 1440 | 1440 | 1440 | |
Total power of motor | KW | 9 | 10 | 12 | |
Power of spindle motor | KW | 5.5 | 5.5 | 5.5 | |
Power of oil pump motor | KW | 3 | 4 | 5.5 | |
Processing accuracy | mm | 0.015/1000 | 0.015/1000 | 0.015/1000 | |
Surface roughness | um | Ra:0.63 | Ra:0.63 | Ra:0.63 | |
Package(L x W x H) | mm | 2800x1750x2350 | 4500x2000x2350 | 5500x2000x2350 | |
Net weight | Kg | 3500 | 3550 | 3600 |
