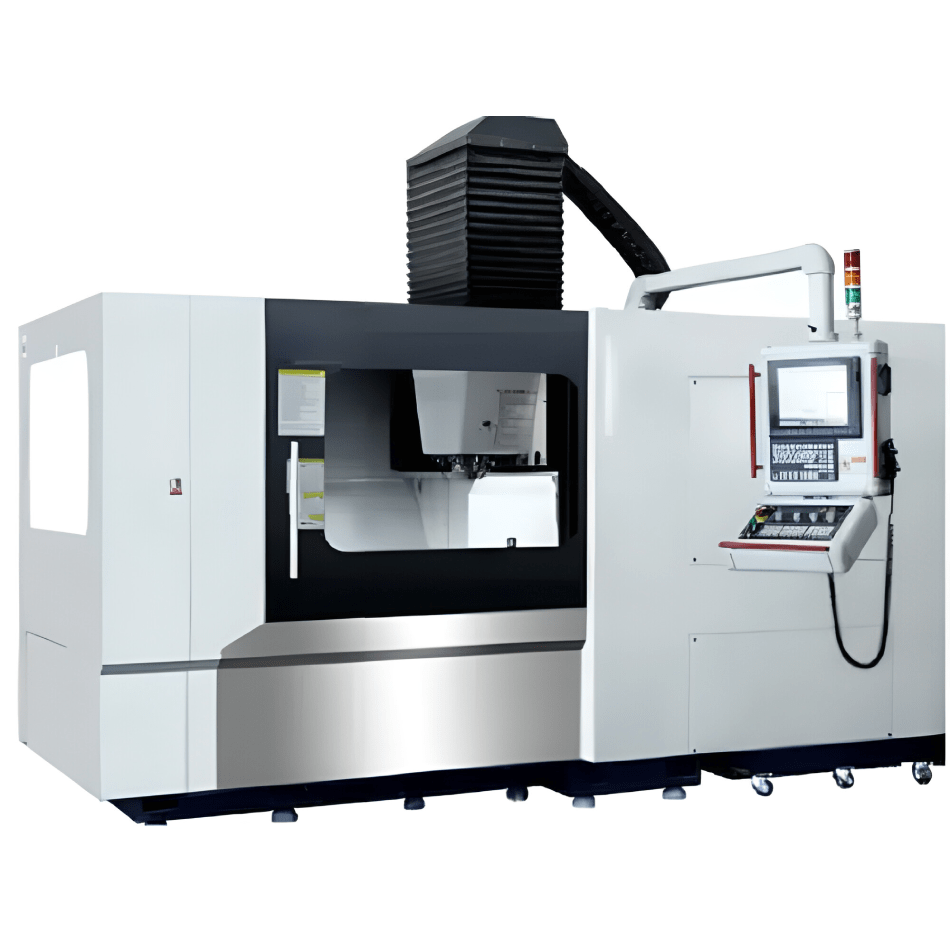

Technical parameters of GMC1208A 1208B High Speed Gantry Machining Center
Model | Unit | GMC1208A | GMC1208B | |
Standard controller | Mitsubishi M730VW (Heidenhain TNC620) | |||
Travel | X axis travel(work-table) | mm | 1200 | |
Y axis travel(saddle) | mm | 800 | ||
Z axis travel(spindle head) | mm | 550 | ||
Distance from spindle nose to table | mm | 150-700 | ||
Distance between columns | mm | 920 | ||
Work table | Table size (length x width) | mm | 1320×800 | |
Max. table load | kg | 2000 | ||
T slot size (width x distance x quantity) | mm | 14x120x7 | ||
Spindle | Spindle taper | HSK-A63 | HSK-E50 | |
Max. spindle speed | rpm | 24000(build-in) | 36000(build-in) | |
Spindle motor power ( continual working/30mins) | kW | 30/39 | 20/26 | |
Spindle torque | Nm | 29.1/37.8 | 10.4/13.5 | |
X/Y/Z | Rapid traverse (X/Y/Z) | mm/min | 40000 | |
Cutting feed rate (X/Y/Z) | mm/min | 1-20000 | ||
ATC (option) |
ATC type | Drum type | ||
Tool capacity | pcs | 20 | 24 | |
Max. tool diameter | mm | Φ100 /Φ130 | Φ80 /Φ130 | |
Max. tool length | mm | 300 | 220 | |
Max. tool weight | kg | 8 | 4 | |
Accuracy | Full travel positioning accuracy (VDI/DGQ344 1) | mm | P0.014 | |
Re-positioning accuracy (VDI/DGQ344 1) |
mm | Ps0.008 | ||
Air pressure | MPa | 0.6-0.8 | ||
Power requirement | kVA | 80 | ||
Machine size (length/width/height) | mm | 5026x4276x3210 | ||
Machine weight | kg | 12000 |
Advantage configuration of GMC1208A 1208B High Speed Gantry Machining Center
No. | Name | Specification | Qty | Remarks |
1 | Control system | Mitsubishi M730VW | 1set | MITSUBISHI(Japan) |
2 | Ball screw bearing | 35TAC72BSUC10PN7B | 17sets | NSK(Japan) |
3 | X axis ball screw | Dia. 50mm, pitch 16mm, precise grade | 1set | PMI (Taiwan) |
4 | Y axis ball screw | Dia. 40mm, pitch 16mm, precise grade | 1set | PMI (Taiwan) |
5 | Z axis ball screw | Dia. 40mm, pitch 16mm, precise grade | 1set | PMI (Taiwan) |
6 | X/Y axis linear guide way | 45mm heavy loading ball type | 2sets | REXROTH(Germany) |
7 | Z axis linear guide way | 35mm heavy loading ball type | 1set | REXROTH(Germany) |
8 | Spindle system | Direct driven HSK-A63-15000rpm | 1set | SETCO (USA) |
Build-in HSK-A63-24000rpm | 1set | IBAG (Switzerland) | ||
Build-in HSK-E50-36000rpm | 1set | IBAG (Switzerland) | ||
9 | Spindle bearing lubrication system | AMZ-III-23 (including accessories) | 1set | LUBE (Japan) |
10 | Linear scale | LC195 absolute type | 3sets | HEIDENHAIN(Germany) |
11 | Pneumatic system | AMG250C-03D and other accessories | 1set | SMC(Japan) |
12 | Lubrication system | LCB45111R-CH (including accessories) | 1set | SHOWA(Japan) |
13 | Organ flexible shield | 2sets | NAJEC(Japan) | |
14 | Air condition | TA-15F | 1pcs | TNP(Foreign investment) |
15 | Spindle chiller | TO-10PT | 1pcs | TNP (Foreign investment) |
16 | Spindle water cooling machine | TW-45PT | 1pcs | TNP (Foreign investment) |
17 | X axis drag chain | 1500.038.038.0×37knot+14038.12PZB | 1set | IGUS(Germany) |
18 | Y axis drag chain | 3500.250.100.0×16 knot+3250.12PZB | 1set | IGUS(Germany) |
19 | Z axis drag chain | 3500.200.075.0×17 knot+3200.12PZB | 2set | IGUS(Germany) |
20 | Diaphragm coupling | RADEX-NC35-DK/Φ35-Φ32 | 3sets | KTR(Germany) |
21 | Operation box components | XQ15SL35-026 | 1set | MECANO(Germany) |
22 | Cutting water pump | CDLKF4-50/5 (3/PE, AC220V, 50Hz) | 1set | CNP(Foreign investment) |
Стандартные аксессуары
1.Mitsubishi M730VW;
2. Линейная шкала; 3.
3 Цвета сигнальной лампы;
4. Освещение рабочей зоны;
5. Наименьшее приращение команды 1нм;
6. Жесткий диск;
7. Автоматическое отключение питания;
8. Скоростной и высокоточный 2 (G05P10000);
9. Блокировка двери;
10. Проверена программа 3D Solid;
11. Контроль НДС;
12. Компенсация NURBS;
13. Воздушное уплотнение шпинделя;
14. Преобразование трехмерных координат;
15. ОМР II;
16. ОМР-ФФ;
17. Жесткая нарезка;
18. Встроенный шпиндель 24000 об/мин HSK-A63;
19. Встроенный шпиндель 36000 об/мин HSK-E50;
20. Воздуходувное устройство;
21. Пневматическая система;
22. Система охлаждения;
23. Охладитель шпинделя;
24. Система смазки;
25. Охлаждение шпинделя внешней трубой;
26. Водяной/пневматический пистолет с промывочными блоками;
27. Полностью закрытый брызговик с верхней крышкой;
28. Масловодяной сепаратор;
29. Регулируемые болты уровня и фундаментные блоки;
30. Кондиционер для электрического шкафа;
31. Осушитель воздуха;
32. Цепной транспортер стружки;
33. Транспортер спиральной стружки;
34. Ящик для инструментов.
Дополнительные аксессуары
1. Heidenhain TNC620;
2. Стабилизатор напряжения;
3. Система измерения инструмента;
4. Система измерения заготовки;
5. Барабанного типа АТС;
6. Машина для переработки масляного тумана;
7. Датчик смещения шпинделя температурной компенсации;
8. 4-я ось.
Обрабатывающий центр мостового/портального типа
Обладая производственными возможностями и передовыми технологиями, обрабатывающий центр портального типа серии GMC сочетает в себе конструкцию портального типа с регулируемым механизмом поперечной балки, высокой мощностью и высокой жесткостью, чтобы предоставить вам комплексное решение для обработки очень больших заготовок. Обрабатывающий центр мостового/портального типа широко используется в аэрокосмической, судостроительной, энергетической и станкостроительной отраслях.
Обрабатывающий центр мостового/портального типа может быть оснащен автоматическим устройством смены головок и системой вертикального/горизонтального АТС для обеспечения максимальной эффективности 5-стороннего обрабатывающего центра.
Полная линейка продуктов с полным спектром спецификаций, обрабатывающий центр мостового/портального типа может быть оснащен фрезерными головками собственной разработки, автоматическим магазином для хранения головок и вертикальной/горизонтальной системой ATC, чтобы обеспечить дополнительные возможности резки для больших заготовок.
