Технические характеристики мостового обрабатывающего центра GMC3230B 4230B 5230B
| Model | Unit | GMC3230B | GMC4230B | GMC5230B | |
|---|---|---|---|---|---|
| Standard controller | FANUC 0i MF | ||||
| Travel | X axis travel(work-table) | mm | 3200 | 4200 | 5100 |
| Y axis travel(saddle) | mm | 3400 | |||
| Z axis travel(spindle head) | mm | 1000 | |||
| Distance from spindle nose to table | mm | 235-1235 | |||
| Distance between columns | mm | 3050 | |||
| Work table | Table size (length x width) | mm | 3350×2200 | 4350×2200 | 5350×2200 |
| Max. table load | kg | 15000 | 18000 | 21000 | |
| T slot size (width x distance x quantity) | mm | 28x250x13 | 28x250x17 | 28x250x21 | |
| Spindle | Spindle taper | BBT50 | |||
| Max. spindle speed | rpm | 10000(direct driven) | |||
| Spindle motor power ( continual working/30mins) |
kW | 22/26 | |||
| Spindle torque | Nm | 140/165 | |||
| X/Y/Z | Rapid traverse (X axis) | mm/min | 15000 | 12000 | 12000 |
| Rapid traverse (Y axis) | mm/min | 18000 | |||
| Rapid traverse (Z axis) | mm/min | 15000 | |||
| Cutting feed rate (X/Y/Z) | mm/min | 1-8000 | |||
| ATC (option) |
ATC type | Arm type | |||
| Tool capacity | pcs | 32 | |||
| Max. tool diameter | mm | Φ110 /Φ225 | |||
| Max. tool length | mm | 350 | |||
| Max. tool weight | kg | 20 | |||
| Accuracy | Full travel positioning accuracy (VDI/DGQ344 1) | mm | P0.025 | P0.030 | P0.040 |
| Re-positioning accuracy (VDI/DGQ344 1) | mm | Ps0.020 | Ps0.025 | Ps0.030 | |
| Air pressure | MPa | 0.6-0.8 | |||
| Power requirement | kVA | 60 | |||
| Machine size (length/width/height) | mm | 10125x6840x4715 | 12035x6840x4715 | 14035x6840x4715 | |
| Machine weight | kg | 40500 | 45500 | 50500 | |

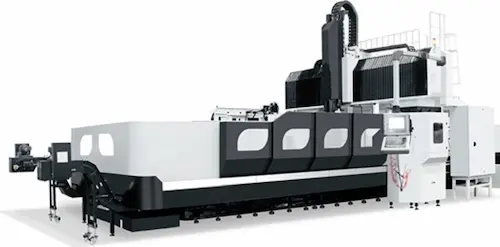

Мостовой обрабатывающий центр GMC3230B 4230B 5230B
Введение
В условиях современной промышленности, где требуется обработка крупных и сложных деталей с высокой точностью, мостовой обрабатывающий центр GMC3230B 4230B 5230B представляет собой идеальное решение. Этот высокотехнологичный станок сочетает в себе передовые технологии, мощность и точность, обеспечивая эффективное и качественное выполнение производственных задач.
Основные характеристики
Прочная и устойчивая конструкция
Мостовой обрабатывающий центр GMC3230B 4230B 5230B обладает массивной и устойчивой конструкцией, обеспечивающей минимальные вибрации и высокую точность обработки. Высококачественные материалы и продуманная инженерия делают этот станок идеальным для обработки крупных и тяжелых деталей.
Высокопроизводительный шпиндель
Мощный шпиндель с диапазоном скоростей до 6000 об/мин позволяет эффективно работать с различными материалами, от алюминия до твердых сталей. Высокая мощность обеспечивает возможность выполнения сложных операций с высокой точностью.
Траверса с высокой жесткостью
Специально разработанная траверса обеспечивает дополнительную жесткость и устойчивость, что особенно важно при обработке крупных деталей. Это позволяет достигать высокой точности и качества обработки даже при максимальных нагрузках.
Преимущества использования
Высокая производительность
Благодаря мощным техническим параметрам и прочной конструкции, мостовой обрабатывающий центр GMC3230B 4230B 5230B обеспечивает высокую скорость выполнения операций и увеличение общего объема производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Универсальность применения
GMC3230B 4230B 5230B подходит для обработки различных материалов, включая сталь, алюминий, медь и другие сплавы. Это делает его универсальным инструментом, который может использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Области применения
Энергетика и машиностроение
В энергетике и машиностроении мостовой обрабатывающий центр GMC3230B 4230B 5230B используется для обработки крупных и сложных деталей, таких как генераторы, турбины и другие элементы тяжелого оборудования. Высокая производительность и надежность делают его идеальным выбором для этих отраслей.
Металлургическая промышленность
В металлургической промышленности GMC3230B 4230B 5230B применяется для обработки различных крупных металлических заготовок и деталей. Его прочная конструкция и мощный шпиндель позволяют справляться с самыми сложными задачами, обеспечивая высокое качество обработки.
Оборудование
1.FANUC 0i MF абсолютного типа;
2. Пакет высококачественной механической обработки;
а) AICC II;
б) рывковый контроль;
в) Плавный контроль допуска;
г) Функция регулировки уровня качества обработки;
3. 3 цвета сигнальной лампы;
4. Освещение рабочей зоны;
5. Портативный MPG;
6. Обработка Ethernet DNC;
7. Автоматическое отключение питания;
8. Трансформатор;
9. Блокировка двери;
10. Воздушное уплотнение шпинделя;
11. Шпиндель с прямым приводом BBT50-10000 об/мин;
12. Охладитель шпинделя;
13. Система смазки;
14.Обработка устройства продувки воздухом;
15. Пневматическая система;
16. Жесткая нарезка;
17. Водяной/пневматический пистолет с функцией промывки;
18. Полностью закрытый брызговик;
19. Система охлаждения;
20. Болты регулируемого уровня и фундаментные блоки;
21. Теплообменник в электрошкафу;
22. Цепной транспортер стружки;
23. Ящик для инструментов;
24. Руководство по эксплуатации.
Опции
1. HEIDENHAIN TNC;
2. Линейная шкала (Гейденгайна);
3. Стабилизатор напряжения;
4. Система измерения инструмента;
5. Система измерения заготовки;
6. Вращение трехмерной системы координат;
7. 3-осевая тепловая компенсация;
8. Порт хвостовика инструмента с подачей масла;
9. Подъем колонны 200 мм/300 мм;
10. Насадка фрезерная головка;
11. Хранение вращения для прикрепленной головки;
12. 4-я ось/5-я ось;
13. Рычаг типа АТС (32/40/60шт);
14. Отдельная коробка для масла и воды;
15. Кондиционер для электрического шкафа.
Обрабатывающий центр мостового типа
Обладая производственными возможностями и передовыми технологиями, обрабатывающий центр портального типа серии GMC сочетает в себе конструкцию портального типа с регулируемым механизмом поперечной балки, высокой мощностью и высокой жесткостью, чтобы предоставить вам комплексное решение для обработки очень больших заготовок. Мостовой обрабатывающий центр GMC3230B 4230B 5230B широко используется в аэрокосмической, судостроительной, энергетической и станкостроительной отраслях.
Обрабатывающий центр мостового/портального типа может быть оснащен автоматическим устройством смены головок и системой вертикального/горизонтального АТС для обеспечения максимальной эффективности 5-стороннего обрабатывающего центра.
