Технические характеристики портального обрабатывающего центра с Т-образным ползунком GMC4227H
| Model | Unit | GMC4227H | |
|---|---|---|---|
| Worktable size | mm | 2000×4000 (7.9×16”) | |
| Max load of worktable | kg | 20000 | |
| Table travel (X axis) | mm | 4200 (165”) | |
| Saddle travel (Y axis) | mm | 2700+400 (ATC) (106”+16”) | |
| Ram travel (Z axis) | mm | 1250 (49”) | |
| Distance from spindle nose to worktable surface | mm | 250~1500 (9.8-59”) | |
| Distance between two columns | mm | 2700 (106”) | |
| Tool shank | BT50 | ||
| Spindle speed range | r/min | 40~4500 | |
| Max output torque | Nm | 770 / 910 | |
| Main motor power | kW | 22 / 26 | |
| Ram section | mm | 500×450 (20×18”) | |
| Rapid traverse of X/Y/Z axis | m/min | 10 / 10 / 10 | |
| Max tool diameter/length/weight | mm/mm/kg | Φ125 / 350 / 20 (4.9” / 14” / 20) | |
| Max tool diameter (neighbor empty) | mm | Φ225 (8.9”) | |
| ATC time(tool- tool) | s | 2.91 | |
| Positioning (X/Y/Z) | no grating | mm | 0.035/0.03/0.03 |
| with grating | mm | 0.02/0.018/0.02 | |
| Repositioning (X/Y/Z) | no grating | mm | 0.019/0.015/0.013 |
| with grating | mm | 0.013/0.011/0.011 | |
| Total capacity of the electrical machine | kVA | 80 | |
| CNC system | FAUNC 0i-MD | ||
| Net weight | kg | 55000 | |
| Floor space | mm | 12500×5500×6300 | |

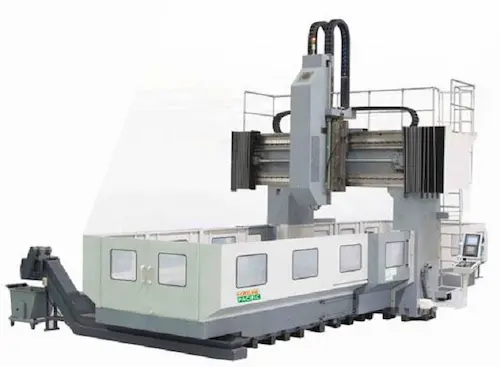

Портальный обрабатывающий центр с Т-образным ползунком GMC4227H
Современное производство требует высокотехнологичного оборудования, способного обеспечивать высокую точность и производительность. Портальный обрабатывающий центр с Т-образным ползунком GMC4227H представляет собой передовое решение, идеально подходящее для обработки крупногабаритных деталей и сложных поверхностей.
Основные характеристики
Прочная и устойчивая конструкция
Портальный обрабатывающий центр GMC4227H разработан с учетом самых высоких требований к точности и стабильности. Прочная конструкция из высококачественного чугуна обеспечивает минимальные вибрации и деформации во время работы, что способствует достижению высокой точности обработки.
Преимущества использования
Высокая производительность
Благодаря мощным техническим параметрам и прочной конструкции, портальный обрабатывающий центр GMC4227H обеспечивает высокую скорость выполнения операций и увеличение общего объема производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Универсальность применения
Портальный обрабатывающий центр GMC4227H подходит для обработки различных материалов, включая сталь, алюминий, медь и другие сплавы. Это делает его универсальным инструментом, который может использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Надежность и долговечность
Благодаря использованию высококачественных материалов и передовых технологий, портальный обрабатывающий центр GMC4227H отличается высокой надежностью и долговечностью. Это гарантирует долгий срок службы оборудования и минимальные
Области применения
Автомобильная промышленность
Портальные обрабатывающие центры GMC4227H широко используются в автомобильной промышленности для производства и обработки различных крупных компонентов, таких как кузовные детали, шасси и другие важные элементы. Высокая точность и производительность модели GMC4227H обеспечивают надежность и долговечность автомобильных деталей.
Аэрокосмическая промышленность
В аэрокосмической промышленности требуются детали с высокими требованиями к точности и качеству обработки. Портальный обрабатывающий центр GMC4227H идеально подходит для изготовления крупных компонентов авиакосмических конструкций, таких как корпусные панели, турбины и другие важные элементы.
Энергетика и машиностроение
В энергетике и машиностроении портальные обрабатывающие центры GMC4227H используются для обработки крупных и сложных деталей, таких как генераторы, турбины и другие элементы тяжелого оборудования. Высокая производительность и надежность делают его идеальным выбором для этих отраслей.
Особенности
1. Портальный обрабатывающий центр с T-образной станиной GMC4227H, рабочим столом, колоннами, балкой, подвижной опорой, передней бабкой с T-образным ползунком изготовлен из высокопрочного чугуна, что обеспечивает хорошую жесткость и устойчивость.
2. Портальный обрабатывающий центр с системой шпинделя T Ram использует прямоугольную направляющую скольжения и синхронный ременный привод, оснащенный системой гидравлического баланса, импортным высокоскоростным шпиндельным блоком с большим крутящим моментом, высокой скоростью вращения, низким уровнем шума и высокой эффективностью резания, что соответствует требованиям клиентов. высокой скорости растачивания и фрезерования.
3. Импортные прецизионные шарико-винтовые пары приводятся в движение серводвигателем подачи с высокой производительностью по осям X/Y/Z, высокой точностью передачи, точным позиционированием и хорошей стабильностью. Повышается точность обработки и срок службы.
4. Направляющая станины (ось X) использует импортную линейную направляющую ролика для тяжелых условий эксплуатации, малую силу трения, высокую грузоподъемность, высокую чувствительность, низкую скорость без проскальзывания, небольшую вибрацию на высокой скорости, высокую точность позиционирования, превосходную производительность сервопривода, прочность.
5. Направляющая балки (ось Y) использует чугунную направляющую со стальной вставкой, что позволяет улучшить способность к изгибу и скручиванию, механизм разгрузки, установленный на направляющей, может уменьшить трение скольжения и повысить точность позиционирования и повторяемость.
6. Направляющая передней бабки (ось Z) использует чугунную направляющую с пластиковой вставкой, большую площадь контакта, высокую грузоподъемность, хорошее поглощение вибрации и стабильность точности, что обеспечивает стабильную резку.
7. Автоматический конвейер для стружки расположен соответственно с обеих сторон рабочего стола. Различные защитные устройства могут быть изменены. Оснащенный полузакрывающимся экраном, безопасность обработки может быть повышена.
8. Можно выбрать систему управления SIEMENS 840D и FANUC. Могут быть оборудованы различные типы магазинов инструментов, могут быть добавлены различные формы фрезерных головок, а также могут быть изменены различные системы охлаждения шпинделей, установлен прецизионный линейный энкодер и система фильтров с бумажной лентой.
Обрабатывающий центр мостового/портального типа
Обладая производственными возможностями и передовыми технологиями, обрабатывающий центр портального типа серии GMC сочетает в себе конструкцию портального типа с регулируемым механизмом поперечной балки, высокой мощностью и высокой жесткостью, чтобы предоставить вам комплексное решение для обработки очень больших заготовок. Портальный обрабатывающий центр GMC4227H широко используется в аэрокосмической, судостроительной, энергетической и станкостроительной отраслях.
Обрабатывающий центр портального типа может быть оснащен автоматическим устройством смены головок и системой вертикального/горизонтального АТС для обеспечения максимальной эффективности 5-стороннего обрабатывающего центра.
Полная линейка продуктов с полным спектром спецификаций, обрабатывающий центр мостового портального типа может быть оснащен фрезерными головками собственной разработки, автоматическим магазином для хранения головок и вертикальной/горизонтальной системой ATC, чтобы обеспечить дополнительные возможности резки для больших заготовок.
