Технические характеристики портального обрабатывающего центра GMC8545N
| Model | Unit | GMC8545N |
|---|---|---|
| Table travel (X axis) | mm | 8500 |
| Saddle travel (Y axis) | mm | 4500 |
| Spindle box travel (Z axis) | mm | 1500 |
| Spindle face to machining table | mm | 500-2000 |
| Distance between two columns | mm | 4200 |
| Worktable Size(Length× width) | mm | 3000×8000 |
| Max. loading capacity | mm | 15000kg/m2 |
| T-slot size NO.*width | mm | 16×36 |
| Spindle taper | BT50 | |
| Spindle speed | rpm | 20-2000 |
| Max. torque | Nm | 2600/4125 |
| Spindle motor power | kW | 51/81 |
| Spindle box cross section size | mm | 500×500 |
| Cutting feed speed | mm/min | 1-5000 |
| Rapid traverse speed(X/Y/Z) | m/min | 12/12/10 |
| Positioning accuracy (with linear scale) | mm | 0.050/0.035/0.025 |
| Repeatability (X/Y/Z) (with linear scale) | mm | 0.030/0.025/0.015 |
| Power capacity | kVA | 150 |
| Air pressure | bar | 6-8 |
| Cooling tank capacity | L | 1000 |
| Dimension(L ×W× H) | mm | 19050×8300×8500 |
| Machine Weight | kg | 120000 |

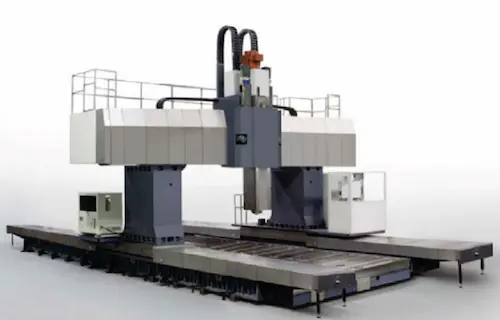

Портальный обрабатывающий центрGMC8545N
Введение
Современное производство требует высокотехнологичного оборудования, способного обеспечивать высокую точность и производительность. Портальный обрабатывающий центр GMC8545N представляет собой передовое решение, идеально подходящее для обработки крупногабаритных деталей и сложных поверхностей.
Основные характеристики
Интуитивно понятное управление
Эргономичный дизайн и удобная панель управления делают эксплуатацию станка простой и доступной даже для операторов с минимальным опытом. Встроенные системы безопасности и автоматические функции повышают удобство и безопасность работы.
Прочная и устойчивая конструкция
Портальный обрабатывающий центр GMC8545N разработан с учетом самых высоких требований к точности и стабильности. Прочная конструкция из высококачественного чугуна обеспечивает минимальные вибрации и деформации во время работы
Преимущества использования
Универсальность применения
Портальный обрабатывающий центр GMC8545N подходит для обработки различных материалов, включая сталь, алюминий, медь и другие сплавы. Это делает его универсальным инструментом, который может использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Высокая производительность
Благодаря мощным техническим параметрам и прочной конструкции, портальный обрабатывающий центр GMC8545N обеспечивает высокую скорость выполнения операций и увеличение общего объема производства.
Области применения
Металлургическая промышленность
В металлургической промышленности портальный обрабатывающий центр GMC8545N применяется для обработки различных крупных металлических заготовок и деталей. Его прочная конструкция и мощный главный привод позволяют справляться с самыми сложными задачами, обеспечивая высокое качество обработки.
Аэрокосмическая промышленность
В аэрокосмической промышленности требуются детали с высокими требованиями к точности и качеству обработки. Портальный обрабатывающий центр GMC8545N идеально подходит для изготовления крупных компонентов авиакосмических конструкций, таких как корпусные панели, турбины и другие важные элементы.
a). Система управления FANUC 31i;
б). Ручной операционный блок;
в). Пневматическая система;
г). Пневматический пистолет;
д). Автоматическая система смазки;
е). Система разделения нефти и воды;
г). Система охлаждения масла шпинделя;
д) Система охлаждения инструмента;
е). Цепной конвейер для стружки и тележка для сбора лома;
ж). Спиральное устройство сброса обрезков;
к). Коробка передач ЗФ;
л). Внешняя система позиционирования энкодера шпинделя;
м). Встроенная система обратной связи энкодера;
н). Линейная шкала;
о). Рельсовый щит;
р). Подножка стола;
р). Трехцветная лампа;
с). Система освещения;
т). Кондиционер электрического шкафа;
у). Аксессуары;
в). Стандартные технические документы;
ж). Базовый инсталляционный пакет;
з) X Вспомогательная опора для шарико-винтовой передачи;
г). Система гидравлического баланса шпиндельной коробки;
я). Балочное ограждение и эскалаторы;
а). 24-позиционный рычаг типа ATC;
б). Тип цепи GIFU ATC32;
в). Тип цепи GIFU ATC40;
г). Тип цепи GIFU ATC60;
д). Ручная угловая фрезерная головка;
е). Автоматическая угловая фрезерная головка;
г). Фрезерная головка с автоматическим удлинением;
час). Весь чехол для корпуса машины;
я). Стандартная машина CE и крышка всей машины;Презентация продукта
• Портальная конструкция.
•Неподвижный стол, большая нагрузка экономят больше места на полу.
• Двойные серводвигатели по обеим сторонам оси x.
• Четыре двигателя работают одновременно.
• Мощные роликовые направляющие и сверхпрочные колонны обеспечивают устойчивость портальной рамы.
Обладая производственными возможностями и передовыми технологическими навыками, портальный обрабатывающий центр серии GMC сочетает в себе структуру портального типа с регулируемым механизмом поперечной балки, высокую мощность и высокую жесткость, чтобы предоставить вам комплексное решение для механической обработки больших рабочих деталей. Портальный обрабатывающий центр GMC8545N широко используется в аэрокосмической, судостроительной, энергетической и станкостроительной отраслях. Портальный обрабатывающий центр GMC8545N может быть оснащен автоматическим устройством смены головок и вертикальной/горизонтальной системой ATC для обеспечения максимальной эффективности 5-стороннего обрабатывающего центра.
