Технические характеристики горизонтального обрабатывающего центра HMC500
| Model | Unit | HMC500 |
|---|---|---|
| Type | HE | |
| CNC system | SIEMENS 828D | |
| Worktable size | mm | 500×500 (20×20”) |
| T slot (width x No. x pitch) | mm | 18x5x100 |
| Max load of worktable | kg | 500 |
| Max diameter and height of workpiece | mm | 1000×900 (39×35”) |
| Table rotation | ° | ±360° |
| Table indexing (B axis) | ° | 0.001° |
| X axis travel | mm | 630 (25”) |
| Y axis travel | mm | 550 (22”) |
| Z axis travel | mm | 550 (22”) |
| Distance from spindle nose to worktable center | mm | 150-700 (5.9-28”) |
| Distance from spindle center to worktable surface | mm | 5-555 (0.2-22”) |
| Spindle taper | ISO40 | |
| Spindle speed | rpm | Stepless; 50-8000 |
| Spindle motor power | kW | 9 / 12 |
| Spindle torque | Nm | 57.3 / 76.4 |
| Feed motor torque of X / Y / Z axis | Nm | 7.3 / 12 / 10.5 |
| Feed speed of X, Y, Z axis | mm/min | 1-10000 |
| Rapid traverse of X, Y, Z axis | mm/min | 36000 |
| Rapid traverse of B axis | rpm | 11.1 |
| Tool holder | MAS 403 (45°); BT40 | |
| Tool capacity | 24 | |
| Max tool weight | kg | 8 |
| Max tool length | mm | 350 (14”) |
| Max tool diameter | mm | Φ80 (full) / 130 (adjacent empty) (3.2 / 5”) |
| Tool change time (T-T) | s | 3 |
| Positioning accuracy of X / Y / Z axis | mm | 0.011 / 0.010 / 0.010 |
| Positioning accuracy of B axis | ‘’ | 15 |
| Repositioning accuracy of X / Y / Z axis | mm | 0.009 / 0.008 / 0.008 |
| Repositioning accuracy of B axis | ‘’ | 5 |
| Air source | Mpa | 0.55-0.6 |
| Power consumption | kVA | 30 |
| Net weight | kg | 6500 |
| Machine dimension (L x W) | mm | 4250×3800 |
Standard equipment of HMC500 Horizontal Machining Center
| 1 | SIEMENS 828D (optional: FANUC 0i-MD) | SIEMENS (FANUC) |
| 2 | X/Y/Z driver and motor | SIEMENS (FANUC) |
| 3 | Spindle driver and motor | SIEMENS (FANUC) |
| 4 | Rotary table | Taiwan |
| 5 | Ball screw | 1+F, Germany |
| 6 | Linear guideway (X/Y/Z) | SCHNEEBERGER, Switzerland |
| 7 | Ball screw bearing | NTN, Japan |
| 8 | Spindle bearing | FAG, Germany |
| 9 | Main electrical components | SCHNEIDER, France |
| 10 | Air conditioner | China |
| 11 | Spindle oil cooler | China |
| 12 | Auto lubricating device | YONGJIA LUBE, China |
| 13 | Cable towline | Igus, Germany |
| 14 | Pneumatic components | Airtac, Taiwan or SMC, Japan |
| 15 | Air gun | SUNRISE, America |
| 16 | Tool magazine | GIFU, Taiwan |
| 17 | Hydraulic pressure unit components | YUKEN, Japan |

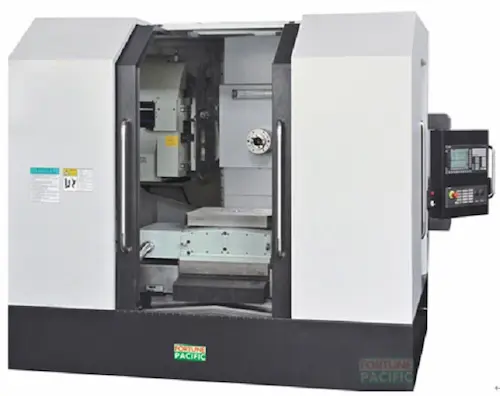

Горизонтальный обрабатывающий центр HMC500
Введение
В современном производстве важность высокоэффективного и точного оборудования трудно переоценить. Горизонтальный обрабатывающий центр HMC500 предлагает инновационные решения для обработки металлических деталей, объединяя передовые технологии и высокую производительность.
Основные характеристики
Прочная и устойчивая конструкция
Горизонтальный обрабатывающий центр HMC500 обладает массивной станиной, изготовленной из высококачественного чугуна, что обеспечивает исключительную устойчивость и минимальные вибрации во время работы. Это гарантирует высокую точность обработки даже при максимальных нагрузках.
Интуитивно понятное управление
Эргономичный дизайн и удобная панель управления делают эксплуатацию обрабатывающего центра HMC500 простой и доступной даже для операторов с минимальным опытом. Встроенные системы безопасности и автоматические функции повышают удобство и безопасность работы.
Преимущества использования
Высокая производительность
Благодаря мощному шпинделю и большому рабочему пространству, обрабатывающий центр HMC500 обеспечивает высокую скорость выполнения операций и увеличение общего объема производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Надежность и долговечность
Благодаря использованию высококачественных материалов и передовых технологий, обрабатывающий центр HMC500 отличается высокой надежностью и долговечностью. Это гарантирует долгий срок службы оборудования и минимальные затраты на его обслуживание.
Области применения
Энергетика и машиностроение
В энергетике и машиностроении горизонтальные обрабатывающие центры HMC500 используются для обработки крупных и сложных деталей, таких как генераторы, турбины и другие элементы тяжелого оборудования. Высокая производительность и надежность делают его идеальным выбором для этих отраслей.
Металлургическая промышленность
В металлургической промышленности обрабатывающий центр HMC500 применяется для обработки различных металлических заготовок и деталей. Его прочная конструкция и мощный шпиндель позволяют справляться с самыми сложными задачами, обеспечивая высокое качество обработки.
Горизонтальная обработка, также известная как фрезерование, основана на использовании вращающихся фрез для удаления металла с заготовки. Горизонтальная обработка выполняется на горизонтальном обрабатывающем центре (HMC), в котором используется шпиндель, параллельный полу. С горизонтально ориентированным шпинделем инструменты выступают из боковой части держателя инструмента и режут по боковой стороне заготовки, способствуя отпаданию стружки со стола. Горизонтальные обрабатывающие центры также позволяют интегрировать устройство смены двух паллет, чтобы облегчить автоматическую работу и сократить время обработки детали.
Применение
Горизонтальный обрабатывающий центр HMC500 HE широко используется для обработки отверстий и плоскостей мелких и средних коробочных деталей, а также коробочных деталей с высокой точностью расстояния между отверстиями. После однократного зажима он может выполнять фрезерование, сверление, растачивание, развертывание, нарезание резьбы с четырех сторон.
Характеристики
1. Станина станка, колонна, стол, передняя бабка и другие крупные детали изготовлены из фенольного песка и высокопрочного чугуна, что обеспечивает высокую жесткость и стабильную точность.
2. Серводвигатель переменного тока напрямую соединен с шарико-винтовой парой с муфтой, позволяющей быстро перемещаться по осям X, Y и Z.
3. По осям X, Y и Z используется высокоточная пара линейных направляющих, а монтажная поверхность зачищается вручную.
4. Высокоточный шариковый винт с предварительно нагруженными сторонами может устранить потерю точности, вызванную тепловым расширением.
5. Шпиндель имеет двухточечную опору, передняя и задняя стороны оснащены высокоточным радиально-упорным шарикоподшипником.
6. Шпиндель горизонтального обрабатывающего центра HMC500 обладает хорошей жесткостью и высокой точностью вращения. Подшипник шпинделя охлаждается охлаждающей жидкостью в резервуаре с постоянной температурой для обеспечения надежности на высоких скоростях.
7. Передняя бабка приводится в движение серводвигателем переменного тока с тормозом для достижения высокой точности позиционирования.
8. С помощью произвольного червячного и зубчатого поворотного стола с ЧПУ достигается высокая точность индексации и репозиционирования.
9. Сервосистема обратной связи по осям X, Y, Z и B использует полублизкое управление энкодером двигателя.
