Технические характеристики горизонтального обрабатывающего центра HMC630
| Model | Unit | HMC630 |
|---|---|---|
| Type | HE | |
| CNC system | SIEMENS 828D | |
| Worktable size | mm | 630×630 (25×25”) |
| T slot (width x No. x pitch) | mm | 22x5x125 |
| Max load of worktable | kg | 500 |
| Max diameter and height of workpiece | mm | 1200×1100 (47×43”) |
| Table rotation | ° | ±360° |
| Table indexing (B axis) | ° | 0.001° (Optional: 1° hirth coupling) |
| X axis travel | mm | 880 (35”) |
| Y axis travel | mm | 650 (26”) |
| Z axis travel | mm | 650 (26”) |
| Distance from spindle nose to worktable center | mm | 105-755 (4.1-30”) |
| Distance from spindle center to worktable surface | mm | 5-655 (0.2-26”) |
| Spindle taper | ISO50 | |
| Spindle speed | rpm | Stepless; 50-6000 |
| Spindle motor power | kW | 12 / 16 |
| Spindle torque | Nm | 150.4 / 200.6 |
| Feed motor torque of X / Y / Z axis | Nm | 16 / 27 / 16 |
| Feed speed of X, Y, Z axis | mm/min | 1-10000 |
| Rapid traverse of X, Y, Z axis | mm/min | 36000 |
| Rapid traverse of B axis | rpm | 11.1 |
| Tool holder | MAS 403 (45°); BT50 | |
| Tool capacity | 24 | |
| Max tool weight | kg | 20 |
| Max tool length | mm | 400 (16”) |
| Max tool diameter | mm | Φ110 (full) / 200 (adjacent empty) (4.3 / 7.9”) |
| Tool change time (T-T) | s | 3 |
| Positioning accuracy of X / Y / Z axis | mm | 0.016 / 0.013 / 0.013 |
| Positioning accuracy of B axis | ‘’ | 15 |
| Repositioning accuracy of X / Y / Z axis | mm | 0.011 / 0.010 / 0.010 |
| Repositioning accuracy of B axis | ‘’ | 5 |
| Air source | Mpa | 0.55-0.6 |
| Power consumption | kVA | 35 |
| Net weight | kg | 9500 |
| Machine dimension (L x W) | mm | 4600×4420 |
| 1 | SIEMENS 828D (optional: FANUC 0i-MD) | SIEMENS (FANUC) |
| 2 | X/Y/Z driver and motor | SIEMENS (FANUC) |
| 3 | Spindle driver and motor | SIEMENS (FANUC) |
| 4 | Rotary table | Taiwan |
| 5 | Ball screw | 1+F, Germany |
| 6 | Linear guideway (X/Y/Z) | SCHNEEBERGER, Switzerland |
| 7 | Ball screw bearing | NTN, Japan |
| 8 | Spindle bearing | FAG, Germany |
| 9 | Main electrical components | SCHNEIDER, France |
| 10 | Air conditioner | China |
| 11 | Spindle oil cooler | China |
| 12 | Auto lubricating device | YONGJIA LUBE, China |
| 13 | Cable towline | Igus, Germany |
| 14 | Pneumatic components | Airtac, Taiwan or SMC, Japan |
| 15 | Air gun | SUNRISE, America |
| 16 | Tool magazine | GIFU, Taiwan |
| 17 | Hydraulic pressure unit components | YUKEN, Japan |

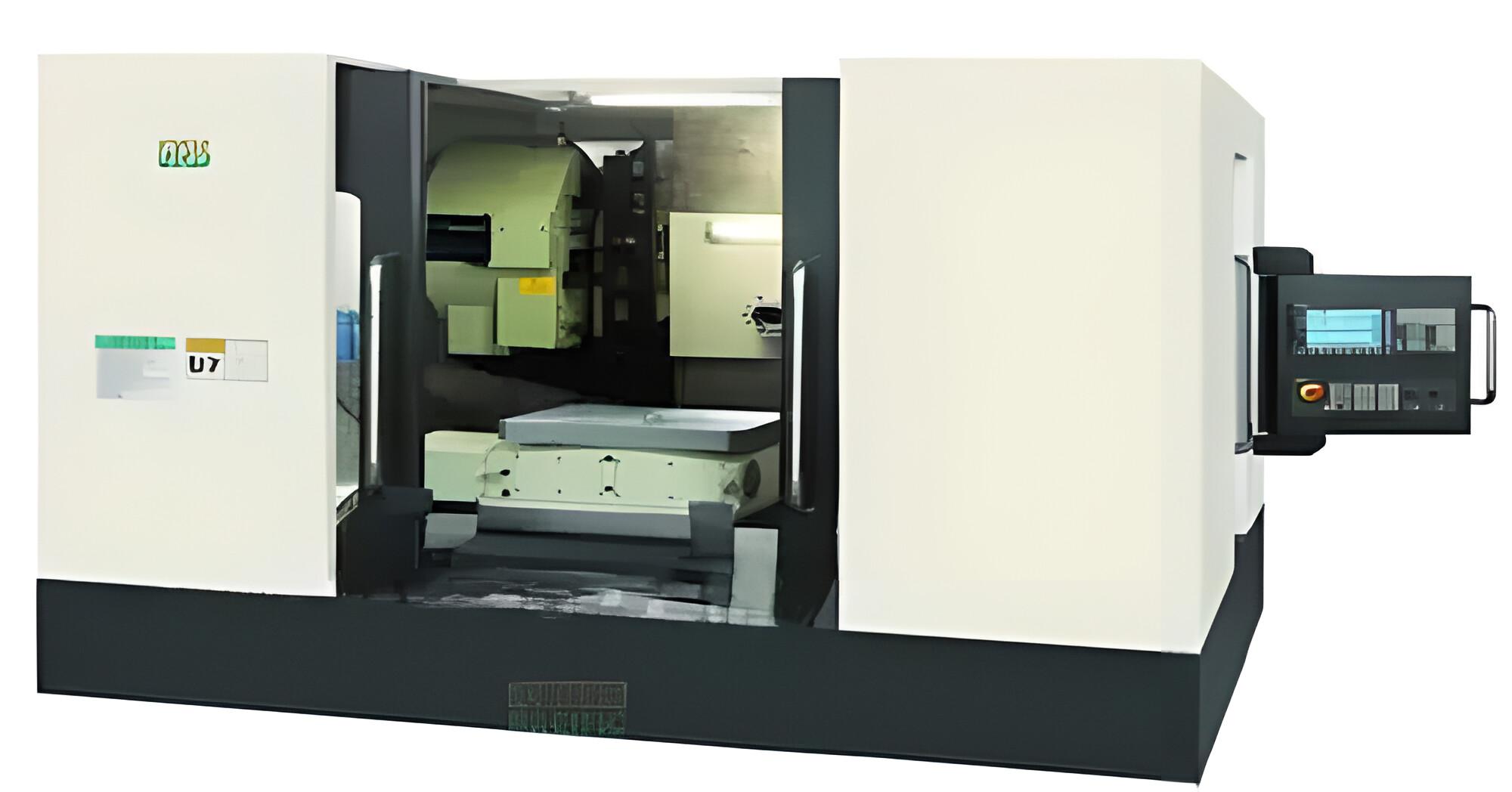

Горизонтальный обрабатывающий центр HMC630
Введение
В современном производстве важность высокоэффективного и точного оборудования трудно переоценить. Горизонтальный обрабатывающий центр HMC630 предлагает инновационные решения для обработки металлических деталей, объединяя передовые технологии и высокую производительность.
Основные характеристики
Прочная и устойчивая конструкция
Горизонтальный обрабатывающий центр HMC630 обладает массивной станиной, изготовленной из высококачественного чугуна, что обеспечивает исключительную устойчивость и минимальные вибрации во время работы. Это гарантирует высокую точность обработки даже при максимальных нагрузках.
Интуитивно понятное управление
Эргономичный дизайн и удобная панель управления делают эксплуатацию обрабатывающего центра HMC630 простой и доступной даже для операторов с минимальным опытом. Встроенные системы безопасности и автоматические функции повышают удобство и безопасность работы.
Преимущества использования
Высокая производительность
Благодаря мощному шпинделю и большому рабочему пространству, обрабатывающий центр HMC630 обеспечивает высокую скорость выполнения операций и увеличение общего объема производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Надежность и долговечность
Благодаря использованию высококачественных материалов и передовых технологий, обрабатывающий центр HMC630 отличается высокой надежностью и долговечностью. Это гарантирует долгий срок службы оборудования и минимальные затраты на его обслуживание.
Области применения
Энергетика и машиностроение
В энергетике и машиностроении горизонтальные обрабатывающие центры HMC630 используются для обработки крупных и сложных деталей, таких как генераторы, турбины и другие элементы тяжелого оборудования. Высокая производительность и надежность делают его идеальным выбором для этих отраслей.
Металлургическая промышленность
В металлургической промышленности обрабатывающий центр HMC630 применяется для обработки различных металлических заготовок и деталей. Его прочная конструкция и мощный шпиндель позволяют справляться с самыми сложными задачами, обеспечивая высокое качество обработки.
Применение горизонтального обрабатывающего центра
HMC630 Горизонтальный обрабатывающий центр HMC630 широко используется для обработки отверстий и плоскостей малых и средних коробочных деталей, а также коробчатых деталей с высокой точностью расстояния между отверстиями. После однократного зажима горизонтальный обрабатывающий центр HMC630 может выполнять фрезерование, сверление, растачивание, развертывание и нарезание резьбы с четырех сторон.
Характеристики
1. Станина станка, колонна, стол, передняя бабка и другие крупные детали изготовлены из высокопрочного чугуна, что обеспечивает высокую жесткость и стабильную точность.
2. Серводвигатель переменного тока напрямую соединен с шарико-винтовой парой с муфтой, позволяющей быстро перемещаться по осям X, Y и Z.
3. По осям X, Y и Z используется высокоточная пара линейных направляющих качения, а монтажная поверхность зачищается вручную.
4. Высокоточный шариковый винт с предварительно нагруженными сторонами может устранить потерю точности, вызванную тепловым расширением.
5. Шпиндель имеет двухточечную опору, передняя и задняя стороны оснащены высокоточным радиально-упорным шарикоподшипником.
6. Шпиндель имеет хорошую жесткость и высокую точность вращения. Подшипник шпинделя охлаждается охлаждающей жидкостью в резервуаре с постоянной температурой для обеспечения надежности на высоких скоростях.
7. Передняя бабка приводится в движение серводвигателем переменного тока с тормозом для достижения высокой точности позиционирования.
8. Горизонтальный обрабатывающий центр с произвольным индексационным червяком и зубчатым поворотным столом с ЧПУ, он может обеспечить высокую точность индексации и повторного позиционирования.
9. Серво система обратной связи по осям X, Y, Z и B использует полублизкое управление энкодером двигателя.
10. Дополнительно: поворотный стол с ЧПУ с угловой муфтой 1° и гидравлическим тормозом.
Горизонтальная обработка, также известная как фрезерование, основана на использовании вращающихся фрез для удаления металла с заготовки. Горизонтальная обработка выполняется на горизонтальном обрабатывающем центре (HMC), в котором используется шпиндель, параллельный полу. С горизонтально ориентированным шпинделем инструменты выступают из боковой части держателя инструмента и режут по боковой стороне заготовки, способствуя отпаданию стружки со стола. Горизонтальные обрабатывающие центры также позволяют интегрировать устройство смены двух паллет, чтобы облегчить автоматическую работу и сократить время обработки детали.
