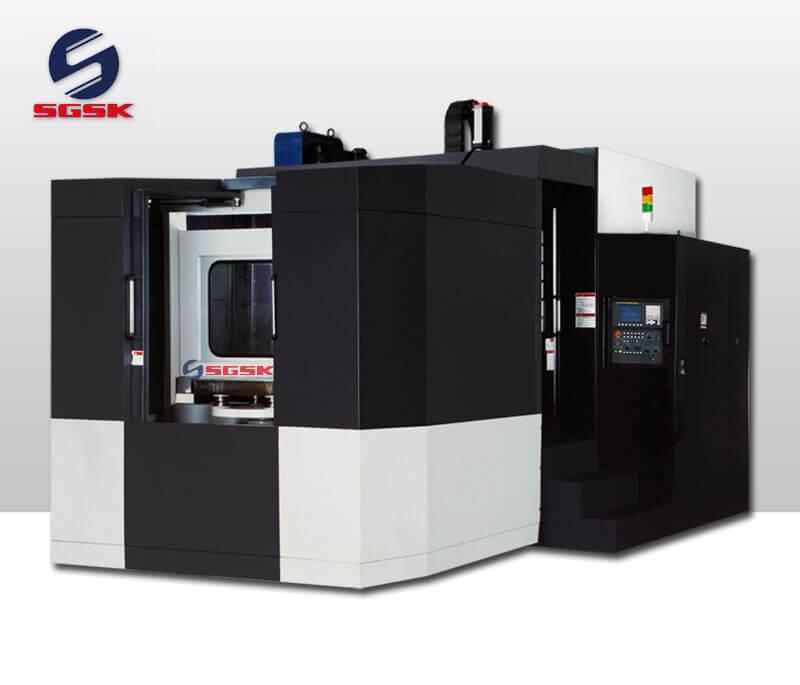

Горизонтальный обрабатывающий центр с ЧПУ HM50/HM50B/HM63/HM63B
В современном производстве важность высокоэффективного и точного оборудования трудно переоценить. Горизонтальный обрабатывающий центр с ЧПУ HM50/HM50B/HM63/HM63B предлагает инновационные решения для обработки металлических деталей, объединяя передовые технологии и высокую производительность.
Основные характеристики
Прочная и устойчивая конструкция
Горизонтальный обрабатывающий центр с ЧПУ HM50/HM50B/HM63/HM63B обладает массивной станиной, изготовленной из высококачественного чугуна, что обеспечивает исключительную устойчивость и минимальные вибрации во время работы. Это гарантирует высокую точность обработки даже при максимальных нагрузках.
Интуитивно понятное управление
Эргономичный дизайн и удобная панель управления делают эксплуатацию обрабатывающего центра HM50/HM50B/HM63/HM63B простой и доступной даже для операторов с минимальным опытом. Встроенные системы безопасности и автоматические функции повышают удобство и безопасность работы.
Преимущества использования
Высокая производительность
Благодаря мощному шпинделю и большому рабочему пространству, обрабатывающий центр с ЧПУ HM50/HM50B/HM63/HM63B обеспечивает высокую скорость выполнения операций и увеличение общего объема производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Универсальность применения
Обрабатывающий центр HM50/HM50B/HM63/HM63B подходит для обработки различных материалов, включая сталь, нержавеющую сталь, алюминий и медь. Это делает его универсальным инструментом, который может использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Области применения
Автомобильная промышленность
Горизонтальные обрабатывающие центры с ЧПУ HM50/HM50B/HM63/HM63B широко используются в автомобильной промышленности для производства и ремонта различных компонентов, таких как двигатели, шестерни и кузовные детали. Высокая точность и производительность модели HMC1000 обеспечивают надежность и долговечность автомобильных деталей.
Аэрокосмическая промышленность
В аэрокосмической промышленности требуются детали с высокими требованиями к точности и качеству обработки. Обрабатывающий центр HM50/HM50B/HM63/HM63B идеально подходит для изготовления компонентов авиакосмических конструкций, таких как корпусные панели, турбины и другие важные элементы.
Металлургическая промышленность
В металлургической промышленности обрабатывающий центр с ЧПУ HM50/HM50B/HM63/HM63B применяется для обработки различных металлических заготовок и деталей. Его прочная конструкция и мощный шпиндель позволяют справляться с самыми сложными задачами, обеспечивая высокое качество обработки.
Горизонтальный обрабатывающий центр с ЧПУ Опциональная конфигурация:
1.Привод шпинделя редуктора с ZF или BF;
2.Скорость вращения шпинделя: максимальная 8000 об/мин;
3.Распылитель для пожирателя центра шпинделя;
4.Магазин для хранения инструментов.
Применение горизонтального обрабатывающего центра с ЧПУ：
Станок подходит для военной, аэрокосмической, автомобильной, модельной, машиностроительной и других отраслей промышленности, деталей для бумажных коробок, деталей дискового типа, деталей специальной формы, деталей с помощью приспособления может автоматически выполнять различные виды механической обработки: фрезерование четырех поверхностей, растачивание, сверление, расширение, шарнирное соединение, компания, обеспечивающая эффективность прецизионной обработки.
Основные технические параметры горизонтального обрабатывающего центра с ЧПУ HM50/HM50B/HM63/HM63B:
| Specifications | Units | HM50 | HM50B | HM63 | HM63B |
| Table size | mm | 500*500 | 500*500 | 630*630 | 630*630 |
| The number of the working table | 1 | 2 | 1 | 2 | |
| X.Y/Z axis travel | mm | 900*750*650 | 900*750*1250 | 1000*850*750 | 1000*850*750 |
| Table T groove (number of dimension ) | 5-14*100 | 5-14*100 | 5-18*100 | 5-18*100 | |
| Minimum indexing angle | deg | 1°*360 | 1°*360 | 1°*360 | 1°*360 |
| Distance spindle to table center | mm | 110-860 | 110-860 | 110-960 | 110-960 |
| Spindle end to table | mm | 230-880 | 230-1480 | 160-910 | 160-910 |
| Max. Spindle speed | rpm | 6000 | 6000 | 6000 | 6000 |
| Spindle taper | type | BT50/Φ190 | BT50/Φ190 | BT50/Φ190 | BT50/Φ190 |
| Spindle motor | kw | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 |
| Maximum load | kg | 500 | 500 | 1000 | 1000 |
| Maximum cutting feed | Mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| Minimum input unit | mm | 0.001 | 0.001 | 0.001 | 0.001 |
| Rapid traverse | M/min | 24 | 24 | 24 | 24 |
| Repeat posrioning accuracy | mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 |
| X/Y/Z guide rail form | Linear guide rail | Linear guide rail | Linear guide rail | Linear guide rail | |
| X/Y/Z moto connection way | Direct | Direct | Direct | Direct | |
| X/Y/Z axis ball screw specifications | 4512/4512/5012 | 4512/4512/5012 | 5012 | 5012 | |
| X/Y/Z axis rail specifications | RUE45/45/55 | RUE45/45/55 | MSA55S/55LS/55LS | MSA55S/55LS/55LS | |
| X/Y/Z motor torque | N.m | 12/16/16 | 12/16/16 | 16/16/12 | 16/16/12 |
| Lathe bed pad height | 30 | 30 | 30 | 30 | |
| Tool magazine | Disc magazine | Disc magazine | Disc magazine | Disc magazine | |
| Tool capacity | set | 24 | 24 | 24 | 24 |
| Power supply capacity | 50 | 50 | 55 | 55 | |
| Size and shape (L*W*H) | mm | 4900*4500*2850 | 5100*4950*2850 | 5200*5150*2950 | 5200*5300*2950 |
| Net.weight | kg | 6500 | 7500 | 7500 | 8500 |
