Токарные станки с ЧПУ этой серии, их прочность, динамическая и статическая жесткость, механика основных деталей, защита и система охлаждения – все это усовершенствовано по конструкции.
Токарный станок этой серии, разработанный с высокой виброустойчивостью, оснащен высококачественным чугуном, цельным основанием станины, наклонными направляющими, высокоточным шпинделем со сквозными отверстиями, приводимым в движение главным двигателем переменного тока большой мощности.
Ключевые детали, такие как подшипники главного шпинделя и подающего винта, являются известными зарубежными изделиями.
Многопозиционная револьверная головка быстро и непрерывно индексируется с высокой повторяемостью и позволяет быстро менять инструмент.
Токарный станок может быть оснащен FANUC 0i-TF, Siemens 828D или другими системами управления ведущих брендов как из Китая, так и из других стран (гидравлические детали, узлы смазки и патроны хорошего качества как китайского, так и зарубежного производства).
Токарный станок спроектирован с уникальным внешним видом, простой в управлении панелью, полностью закрытым кожухом, который может эффективно предотвращать утечку воды, электроэнергии и масла. Это самый мощный продукт в своем классе благодаря большой мощности, отличной точности и высокой производительности.
Технические характеристики
Модель | BR7530 |
Machining capacity | |
Max. swing over bed | Φ670 mm |
Max. swing over slide | Φ470 mm |
Max. turning length | 800 /1500/2000mm |
Max. turning diameter | Φ550 mm |
Max. bar diameter | Φ90 mm |
Spindle | |
Spindle nose | A2-8 |
Spindle through-hole diameter | Φ105mm |
Spindle speed | 25-2500 r/min |
Main motor power | 22/30 kW |
Hydraulic chuck diameter | 12 inch |
Travel and rapid traverse | |
Travel of X axis | 305mm |
Travel of Z axis | 880/1550/2050mm |
Rapid traverse of X/Z axis | 12 / 16 m/min |
Tailstock | |
Diameter of tailstock quill | Φ110 mm |
Travel of tailstock quill | 150 mm |
Taper of tailstock center | MT-6 |
Turret | |
No. of turret station | 12(optional:8) |
Turning tool size | 32×32 mm |
Boring tool size | Φ50 mm |
Other | |
Slant angle | 60° |
Guide way type | rectangular hardened way |
Overall dimension | 800mm: 3820x1990x2040 mm 1500mm:4820x2130x2180 mm 2000mm: 5400x2130x2180 mm |
Net weight | 8330 /9730/11900 kg |
Оборудование
Item 01 | Descriptions | |
01.01 | FANUC Oi TF | |
01.02 | FANUC X/Z axis servo motor | |
01.03 | FANUC AC servo spindle motor | |

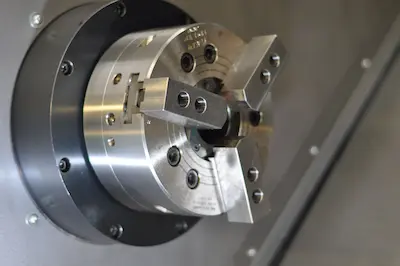

01.04 | 12’’ 3 jaw hollow hydraulic chuck | |
01.05 | Hydraulic tailstock | |
01.06 | Italian DM 12-station tool post | |
01.07 | Coolant system. | |
01.08 | Working light | |
01.09 | Automatic lubrication system | |
01.10 | Heat exchange for electric cabinet | |
01.11 | Full enclosed splash guard | |
01.12 | Installation damping pads |
Опции
Item 02 | Descriptions | |
02.01 | SIEMENS828D CNC system | |
02.02 | Chip conveyor | |
02.03 | 8-station electric tool post/8-stationhydraulc tool post |
