Технические характеристики крупногабаритного токарного станка с 3-мя направляющими D2500 B1600 B2050 32t 40t 63t 3
| Model | Unit | D2500 | |
|---|---|---|---|
| Type | B1600 | B2050 | |
| Max swing over bed | mm(in) | 2500(98’’) | 2500(98’’) |
| Max swing over carriage | mm(in) | 2200(87’’) | 2200(87’’) |
| Width of the bed | mm(in) | 1600(63’’) | 2050(81’’) |
| Guideway number | 3 Guideway | 4 Guideway | |
| Max length of workpiece | mm(in) | 5000~14000 (197’’~551’’) | 6000~14000 (236’’~551’’) |
| Max weight of workpiece between centers | kg | 32000 | 40000; 63000 |
| Max torque of face plate | kNm | 80 | 90/100 |
| Max cutting capacity of single tool post | kg | 8000 | 8000/9000 |
| Total cutting capacity | kg | 16000 | 16000/18000 |
| Cone apex angle of center | 75° | 75° | |
| Section dimension of tool shank | mm(in) | 70×70(2.8’’x2.8’’) | 70×70(2.8’’x2.8’’) |
| Number and range of spindle speed | r/min | 0.8~160; stepless | 0.63~125; stepless |
| Taper bore in spindle | Metric 120 | Metric 125/160 | |
| Diameter of face plate | mm(in) | 2000(79’’) | 2000(79’’) |
| Range of longitudinal feed | mm/r | 18; 0.125~48 | 1~4000 |
| Range of cross slide feed | mm/r | 18; 0.063~24 | 1~2000 |
| Range of compound tool slide | mm/r | 18; 0.063~24 | |
| Rapid travel speed of longitudinal | mm/min | 3000 | 4000 |
| Rapid travel speed of transverse | mm/min | 1500 | 2000 |
| Max travel of cross slide | mm(in) | 825(32’’) | 850(33’’) |
| Max travel of compound tool slide | mm(in) | 600(24’’) | |
| Metric threads range | mm | 2~40 | |
| Inch threads range | TPI | 1~14 | |
| Module threads range | mm | 1.5~20 | |
| Diameter of tailstock sleeve | mm(in) | 320(13’’); 380(15’’) | 400(16’’); 530(21’’); 560(22’’) |
| Travel of sleeve | mm(in) | 300(12’’) | 300(12’’); 200(8’’) |
| Spindle taper bore of tailstock | Metric 100 | Metric 125 | |
| Rapid travel of tailstock | mm/min | 3000(120’’) | 2000(79’’) |
| Rapid travel of sleeve | mm/min | 664(26’’) | 50(2’’) |
| Main motor power | kW | DC 75/90 | DC 75/90/110 |
| Weight of the lathe with 8m | kg | 57500 | 108000 |
| Additional weight per 1m | kg | 1800 | 2300 |
| Overall dimension (L x W x H) (8m) | mm | 13560x2850x3050 | 14000x4100x3050 |

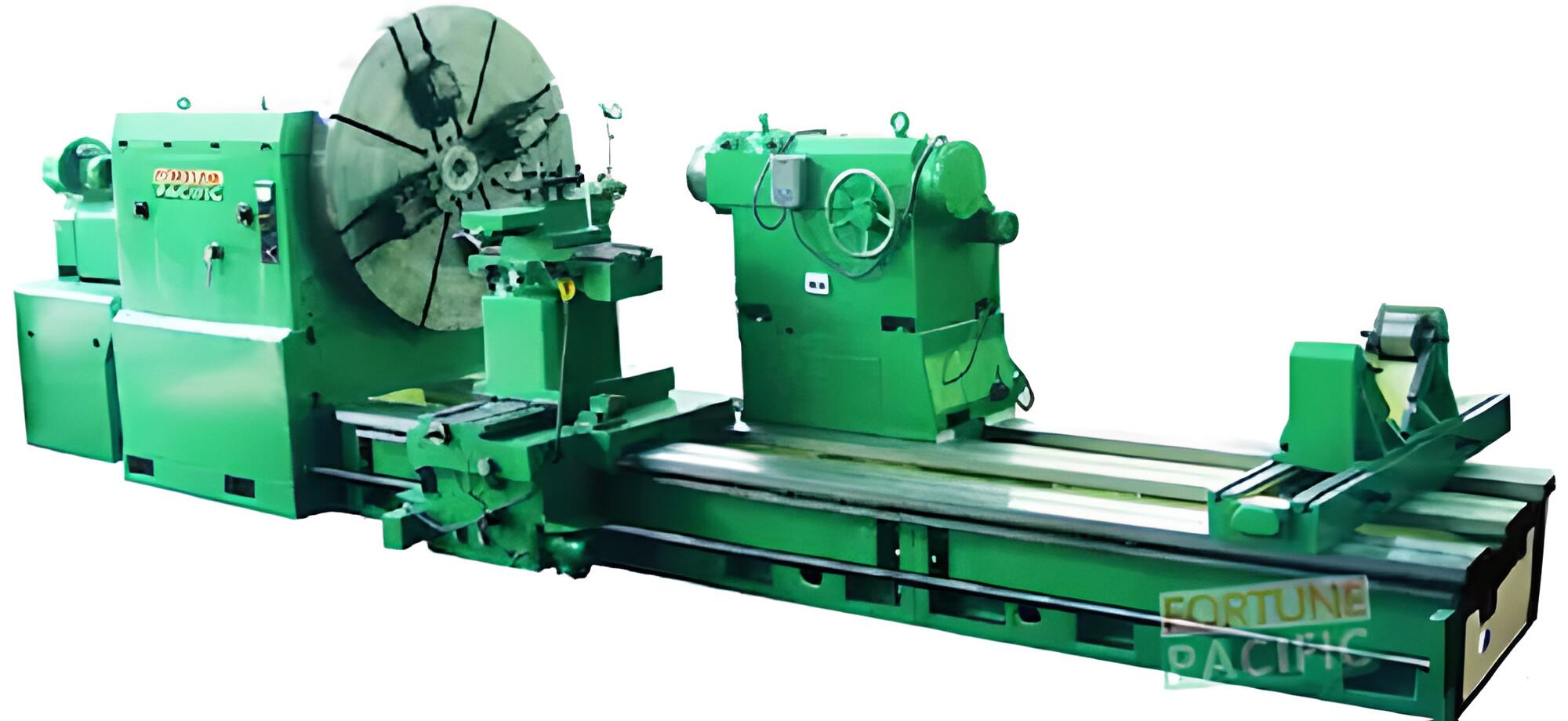

Крупногабаритный токарный станок с 3-мя направляющими D2500 B1600 B2050 32t 40t 63t: Максимальная мощность и точность для вашего производства
Введение
В условиях современной промышленности, где требуется обработка крупных и тяжелых деталей, крупногабаритные токарные станки играют ключевую роль. Токарный станок с 3-мя направляющими D2500 B1600 B2050, рассчитанный на нагрузку 32t, 40t и 63t, представляет собой передовое оборудование, обеспечивающее высокую точность и производительность.
Преимущества использования
Высокая производительность
Благодаря мощным техническим параметрам и прочной конструкции, токарный станок D2500 B1600 B2050 обеспечивает высокую скорость выполнения операций и увеличение общего объема производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Универсальность применения
Токарный станок D2500 B1600 B2050 подходит для обработки различных материалов, включая сталь, нержавеющую сталь, алюминий и медь. Это делает его универсальным инструментом, который может использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Области применения
Автомобильная промышленность
Крупногабаритные токарные станки D2500 B1600 B2050 широко используются в автомобильной промышленности для производства и ремонта различных крупных компонентов, таких как двигатели, шестерни и кузовные детали. Высокая точность и производительность модели D2500 B1600 B2050 обеспечивают надежность и долговечность автомобильных деталей.
Аэрокосмическая промышленность
В аэрокосмической промышленности требуются детали с высокими требованиями к точности и качеству обработки. Токарный станок D2500 B1600 B2050 идеально подходит для изготовления крупных компонентов авиакосмических конструкций, таких как корпусные панели, турбины и другие важные элементы.
Энергетика и машиностроение
В энергетике и машиностроении крупногабаритные токарные станки D2500 B1600 B2050 используются для обработки крупных и сложных деталей, таких как генераторы, турбины и другие элементы тяжелого оборудования. Высокая производительность и надежность делают его идеальным выбором для этих отраслей.
Особенности универсального токарного станка большой мощности для тяжелых условий эксплуатации D2500 B1600 B2050 32tons 40tons 63tons
1.Универсальный токарный станок большой мощности для тяжелых условий эксплуатацииоснащен тремя или четырьмя направляющими с высокой жесткостью, нагрузкой и точностью;
2.Привод главного шпинделя представляет собой инверторный двигатель постоянного тока с трехступенчатым гидравлическим переключением, обеспечивающим широкий диапазон скоростей 1:200;
3.Привод подачи Drejebænk соединен с приводом главного шпинделя, а также доступна функция ускоренного перемещения каретки и функция комбинированной подачи;
4.Задняя бабка Drejebænk имеет встроенный приводной шпиндель поворотного типа с большой грузоподъемностью и простой в эксплуатации системой перемещения с ручным и моторным приводом. Задняя бабка моторизована для удобства эксплуатации;
5. Крупногабаритный сверхмощный универсальный токарный станок с редуктором. Главный шпиндель поддерживается высокоточными двухрядными цилиндрическими роликоподшипниками с регулируемым радиальным зазором.
Оснащение
1. 4-х кулачковый патрон и фланец;
2. Неподвижные центры;
3. Система охлаждения;
4. Рабочий свет;
5. Фундаментные болты и подушка рычага;
6. Ящик для инструментов.
Опции
1. Неподвижный люнет;
2. ПОдвижный люнет;
3. Несущий ролик;
4. 2-осевой или 3-осевой УЦИ.
Области применения
D2500 B1600 B2050 Drejebænk 32tons 40tons 63tons Универсальный токарный станок по металлу подходит для резки различных видов круглых заготовок, таких как цилиндрические поверхности, внутренние отверстия, конусность и метрическая резьба, нарезание модульной и диаметральной резьбы.
