Интегрированная компоновка с жидкостями, общий наклон станины под углом 45°, компактная конструкция, высокая жесткость, гладкая стружка, простота в эксплуатации и т.д.; направляющая качения рельсового типа, приводные детали с использованием высокоскоростного бесшумного шарикового винта, с высокой скоростью, меньшим нагревом, высокая точность позиционирования – одно из преимуществ станков с полностью закрытой защитой, автоматическим удалением стружки, автоматической смазкой, автоматическим охлаждением.

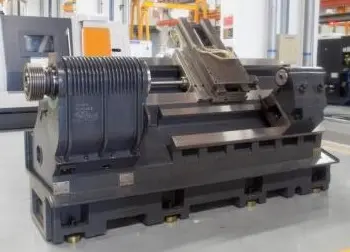

Станина
весь слой из полимерного песка и серого чугуна, структура отливки с помощью анализа конечных элементов и оптимизации, с высокой жесткостью и высокой стабильностью; финишная обработка высокоточным портальным обрабатывающим центром, высокая геометрическая точность; Наклонная компоновка слоя, с высокой жесткостью, компактной структурой, гладкой стружкой, простота в эксплуатации преимущества направляющей станины для направляющей качения: небольшой коэффициент трения, быстрое перемещение, высокая точность позиционирования.
Шпиндель
Двигатель шпинделя с инверторным двигателем шпинделя SFC, ременной привод; Подшипники шпинделя: высокоточные радиально-упорные шарикоподшипники, высокая скорость, высокоточное вращение, низкое повышение температуры. Компоненты шпинделя высокой жесткости, поддерживают использование радиально-упорных шарикоподшипников серии 70, пригодны для консольной резки без каркасной опоры;
Технические характеристики

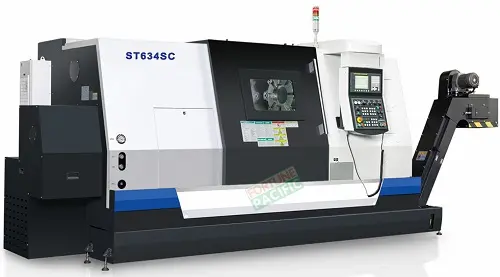

Модель | ST634SC |
Capability | |
Max. swing over bed | Φ650mm(25.6’’) |
Max. swing over saddle | Φ410mm(16.1’’) |
Max. turning diameter | Φ630mm(24.8’’) |
Max. machining length | 1000mm(39.4’’) |
Bar capacity | Φ74mm(2.9’’) (when equipped with 12’’ hydraulic hollow chuck) |
Spindle | |
Spindle motor output power | 15/18.5Kw(inverter) |
Spindle nose | A2-8 |
Max. spindle speed | 2000rpm |
Spindle bore diameter | Φ87mm(3.4’’) |
Chuck size | 12” inch (Hydraulic solid) |
X/Z axis travel | |
X-axis travel | 330mm(13.0’’) |
Z-axis travel | 1100mm(43.3’’) |
Rapid traverse of X-axis | 8m/min(314 IPM) |
Rapid traverse of Z-axis | 12m/min(472 IPM) |
Turret | |
Number of tool | 8 |
Turing tool size | 32x25mm |
Max. boring tool diameter | Φ50mm |
Tailstock | |
Hydraulic tailstock center | MT5 |
Quill diameter | 130mm |
Quill travel | 100mm |
Accuracy | |
Positioning accuracy (X/Z-axis) | 0.012/0.014mm |
Repeatability (X/Z-axis) | 0.006/0.008mm |
Others | |
Power capacity | 35 kVA |
Machine dimension (L x W x H) | 5090x1930x2075mm |
Net weight | 7500kg |
