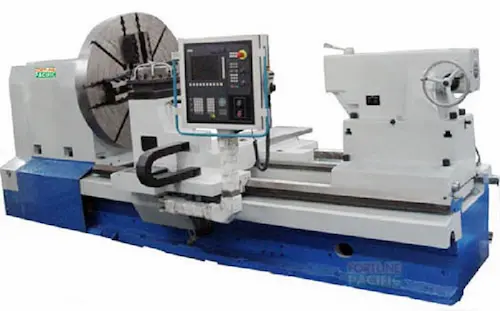

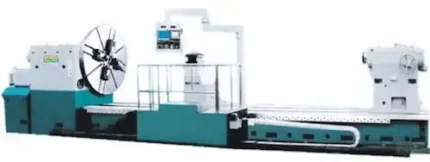

Токарный станок с ЧПУ с плоской станиной 10 тонн 18 тонн NC1800 B1100
Современные производственные процессы требуют высокотехнологичного оборудования, которое обеспечивает точность, производительность и надежность. Токарный станок с ЧПУ с плоской станиной 10 тонн 18 тонн NC1800 B1100 идеально соответствует этим требованиям, предоставляя передовые возможности для обработки деталей различной сложности
Преимущества токарного станка с ЧПУ 10 тонн 18 тонн NC1800 B1100
Высокая точность обработки
Токарный станок NC1800 B1100 оснащен передовой системой управления ЧПУ и высококачественными компонентами, что обеспечивает исключительную точность обработки. Прецизионные направляющие и стабильная конструкция минимизируют вибрации, гарантируя высокую точность позиционирования и качество поверхности деталей.
Универсальность
Благодаря возможности обработки деталей различной сложности и размеров, NC1800 B1100 идеально подходит для выполнения широкого спектра операций, включая токарную обработку, сверление, расточку и нарезание резьбы. Это делает его незаменимым инструментом в различных отраслях промышленности.
Высокая производительность
Мощные приводы и высокоскоростные шпиндели позволяют добиться высокой производительности. Быстрая смена инструментов и автоматизация большинства процессов значительно сокращают время обработки и повышают общую эффективность производства.
Применение токарного станка с ЧПУ 10 тонн 18 тонн NC1800 B1100
Машиностроение
В машиностроении станок NC1800 B1100 используется для обработки крупных и сложных деталей, таких как валы, корпуса и другие конструктивные элементы. Высокая точность и производительность позволяют изготавливать компоненты, соответствующие строгим требованиям к качеству и надежности.
Авиастроение
В авиастроении требования к точности и качеству особенно высоки. Станок NC1800 B1100 применяется для изготовления авиационных компонентов, таких как детали двигателей и шасси, обеспечивая высокую точность и соответствие стандартам безопасности.
Энергетика
В энергетической промышленности станок NC1800 B1100 используется для производства компонентов турбин, генераторов и других энергетических устройств. Надежность и точность обработки способствуют повышению эффективности и долговечности энергетических систем.
Технические характеристики токарного станка с ЧПУ с плоской станиной 10 тонн 18 тонн NC1800 B1100
| Model | Unit | NC1800 | |
|---|---|---|---|
| Type | B1100 | ||
| CNC system | FANUC 0i TF | ||
| Max. swing over bed | mm (in) | Φ1800 (72’’) | |
| Max. swing over carriage | mm (in) | 1400 (58’’) | |
| Max. turning length | mm (in) | 3000~12000 (118’’~472’’) | 5000~12000 (197’’~472’’) |
| Max. weight between centers | kg | 10000 | 18000 |
| Width of bed | mm (in) | 1100 (44’’) | 1100 (44’’) |
| Spindle nose | ISO | A2-15 | A2-20 / A2-15 |
| Diameter of spindle in front bearing | mm (in) | 200(8’’); 220(8.8’’) | 240(9.6’’); 280(11.2’’) |
| Spindle bore diameter | mm (in) | Φ130 (5.2’’); Φ100 (4’’) | Φ100 (4’’) |
| Taper of spindle bore | Metric 140 | Metric 140 | |
| Spindle speed range | r/min | 4 steps; 4~630 | 4 steps: 3~200 |
| Longitudinal servo motor torque | Nm | 38/41 | |
| Cross servo motor torque | Nm | 38/41 | |
| Section dimension of tool shank | mm (in) | 45×45 (1.8’’x1.8’’); 32×32 (1.3’’x1.3’’) | |
| No of tool post | Vertical: 4; Horizontal: 8/12 | ||
| Travel of cross slide | mm | 820; 920; 1020 | 740; 870; 970 |
| Longitudinal feed speed | mm/min | 1~2000 | |
| Cross feed speed | mm/min | 1~2000 | |
| Longitudinal rapid travel speed | mm/min | 6000 | |
| Cross rapid travel speed | mm/min | 4000 | |
| Diameter of tailstock sleeve | mm (in) | 240(906’’); 280(11’’) | |
| Travel of tailstock sleeve | mm (in) | 300 (12’’) | |
| Taper of tailstock sleeve | Metric 80 | ||
| Main motor power | kW | 22/30~40 (servo) | 55 |
| Weight of the lathe with 3m | kg | 19500 | 27500 |
| Additional weight per 1m | kg | 1500 | 1500 |
| Overall dimension (L x W x H) (3m) | mm | 7920x2280x2410 | 7920x2280x2410 |
Токарный станок с ЧПУ с плоской станиной NC1800 B1100 10 тонн 18 тонн подходит для обработки всех видов больших и средних валов и заготовок пластин, а также может обрабатывать различные резьбы, дуги окружности, круговые конусы, внутреннюю и внешнюю поверхность вращающегося инструмента. Токарный станок с ЧПУ с плоской станиной NC1800 B1100 10 тонн 18 тонн широко используется в сантехнике, клапанах, электроприборах, инструментах, автомобилях, мотоциклах, подшипниках и так далее.
1. Цельная конструкция станины NC1800 B1100 для высокой жесткости. NC1800 B1100 направляющие с ЧПУ подвергаются индукционной термообработке и точно шлифуются для повышения износостойкости.
2. Главный шпиндель поддерживается тремя точками с импортными высокоточными подшипниками, что обеспечивает высокую точность и высокую жесткость. NC1800 B1100 Токарный станок с ЧПУ с плоской станиной прост в эксплуатации и надежен.
3. Импортные высокоточные шарико-винтовые пары плоского токарного станка с ЧПУ используются для обеспечения высокой точности позиционирования каждой оси.
4. На токарном станке с ЧПУ NC1800 B1100 с плоской станиной установлена надежная система ЧПУ и импортный немецкий или итальянский инструментальный пост, чтобы избежать ненужных сложностей.
5. Панель управления оснащена маховиком (MPG, ручной генератор импульсов) для удобства эксплуатации.
6. На токарном станке с ЧПУ Drejebæn K с плоской станиной NC1800 B1100 установлена система принудительной смазки.
1. 4-х кулачковый патрон;
2. Неподвижный центр;
3. 4 поста инструментов;
4. Рабочий свет;
5. Система охлаждения;
6. Фундаментные блоки и анкерные болты.
1. SIEMENS; ГСК 980ТД; ФАГОР;
2. Столб электрического инструмента на 8 или 12 станций;
3. Неподвижный люнет;
4. Подвижный люнет;
5. Несущий ролик;
6. Моторизованная задняя бабка.
