Особенности токарного станка с ЧПУ с наклонной станиной FORTUNE PACIFIC BL7525C
Чрезвычайно точный тип картриджа. Станина из высококачественного чугуна, разработана для гашения вибрации и обеспечения надежности.
Конструкция станины с наклоном под 45 градусов обеспечивает более удобное удаление стружки и обращение с заготовкой.
Револьверная головка с 8 станциями стабильно вращается и обеспечивает высокую точность позиционирования и короткое время смены инструмента.
Шпиндельные подшипники от известных производителей, отличаются высокой точностью и длительным сроком службы.
Технические характеристики
Модель | BL7525C |
Machining capacity | |
Max. swing over bed | Φ550 mm |
Max. swing over slide | Φ370 mm |
Max. turning length | 500 /1000mm |
Max. turning diameter | Φ450 mm |
Max. bar diameter | Φ73 mm |
Spindle | |
Spindle nose | A2-8 |
Spindle through-hole diameter | Φ87 mm |
Spindle speed | 30-3000 r/min |
Main motor power | 15/18.5 kW |

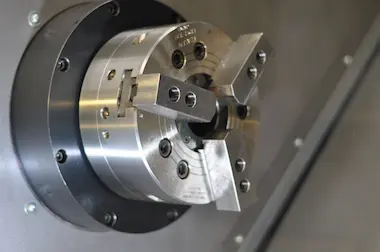

Hydraulic chuck diameter | 10 inch |
Travel and rapid traverse | |
Travel of X axis | 250 mm |
Travel of Z axis | 550/1010 |
Rapid traverse of X/Z axis | 24/24 m/min |
Tailstock | |
Diameter of tailstock quill | Φ100 mm |
Travel of tailstock quill | 100 mm |
Taper of tailstock center | MT-5 |
Turret | |
No. of turret station | 12(optional:8) |
Turning tool size | 25×25 mm |
Boring tool size | Φ40 mm |
Other | |
Slant angle | 45° |
Guide way type | Linear guide way |
Overall dimension | 500mm: 2980x1850x2050 mm 1000mm:3785x1850x2050 mm |
Net weight | 4800 /5300 kg |
