Технические характеристики токарного станка с ЧПУ для тяжелого режима работы 80т 100т 120т 150т 200т NC3150
| Model | Unit | NC3150 |
|---|---|---|
| CNC system | FANUC 0i TF | |
| Max swing over bed | mm(in) | 3150(124’’) |
| Max swing over tool post | mm(in) | 2500(98’’) |
| Max length of workpiece | mm(in) | 5000~20000(197’’~787’’) |
| Max weight of workpiece between centers | kg | 80000; 100000; 120000; 150000; 200000 |
| Max torque of face plate | kNm | 100~250 |
| Servo motor torque | Nm | X-axis: 41; Z-axis: 61 |
| Bed | Separable structure | |
| Distance between two beds | mm(in) | 740 (29’’) |
| Total cutting capacity | kg | 9000/12500/16000 |
| Section dimension of tool shank | mm(in) | 80X80(3’’X3’’) |
| Taper bore in spindle | Metric 300 | |
| Travel of tool post | mm(in) | 400 (16’’) |
| Range of spindle speed | r/min | 0.5~100 |
| Chuck diameter | mm(in) | 2500 (98’’) |
| Longitudinal feed range | mm/r | 1~2000 |
| Cross feed range | mm/r | 1~2000 |
| Longitudinal rapid traverse speed | mm/min | 2000 |
| Cross rapid traverse speed | mm/min | 2000 |
| Diameter of tailstock sleeve | mm(in) | 560(22’’); 630(25’’); 800(31’’); 910(36’’) |
| Travel of tailstock sleeve | mm(in) | 200 (8’’) |
| Rapid speed of sleeve | mm/min | 50 |
| Rapid speed of tailstock | mm/min | 2000 |
| Spindle taper bore of tailstock | Metric 300 | |
| Positioning accuracy | mm | X-axis: 0.05; Z-axis: 0.08 |
| Repositioning accuracy | mm | X-axis: 0.02; Z-axis: 0.035 |
| Main motor power | kW | DC 110/160/185 |

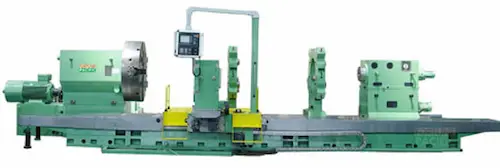

Токарный станок с ЧПУ для тяжелого режима работы 80т, 100т, 120т, 150т, 200т NC3150
В условиях современного производства токарные станки с числовым программным управлением (ЧПУ) занимают ключевое место, особенно при выполнении тяжелых и сложных операций. Токарный станок с ЧПУ NC3150 предназначен для обработки крупных и тяжелых деталей, обеспечивая высокую точность и производительность.
Преимущества токарного станка NC3150
Высокая точность и надежность
Токарный станок NC3150 оснащен передовой системой ЧПУ, обеспечивающей высокую точность обработки даже при работе с массивными заготовками. Это позволяет достигать минимальных допусков и гарантировать качество конечных изделий.
Мощность и производительность
Станок рассчитан на тяжелый режим работы и способен справляться с нагрузками до 200 тонн. Мощный шпиндель и жесткая конструкция обеспечивают высокую производительность, позволяя эффективно обрабатывать крупные детали и сокращать время выполнения операций.
Универсальность
NC3150 подходит для обработки различных материалов, включая сталь, чугун и сплавы, что делает его универсальным решением для различных отраслей промышленности. Он способен выполнять широкий спектр операций, от токарной обработки до нарезания резьбы и сложных контуров.
Области применения
Тяжелое машиностроение
Токарный станок NC3150 широко используется в тяжелом машиностроении для обработки крупных и тяжелых деталей, таких как валы, фланцы, корпуса и другие компоненты. Высокая точность и производительность станка позволяют эффективно справляться с задачами любой сложности.
Судостроение
В судостроительной промышленности требуется обработка массивных деталей, таких как гребные валы и элементы корпуса. Станок NC3150 идеально подходит для этих целей, обеспечивая высокую точность и надежность обработки.
Энергетическая промышленность
Производство оборудования для энергетической отрасли требует обработки крупных деталей из прочных материалов. NC3150 справляется с этими задачами, обеспечивая высокое качество и точность обработки.
Область применения
Токарный станок с ЧПУ для тяжелого режима работы 80т 100т 120т 150т 200т NC3150 представляет собой сверхмощный машиностроительный металлообрабатывающий станок с ЧПУ с плоской станиной. Сверхмощный токарный станок с ЧПУ NC3150 подходит для черновой и чистовой обработки заготовок из черных и цветных металлов твердосплавными, керамическими и другими инструментами при торцевании, наружном цилиндрическом точении, внутренней конусной резке и изогнутой форме. Различные системы ЧПУ и аксессуары могут поставляться в соответствии с потребностями.
Характеристики
1. Станина станка с ЧПУ NC3150 Bubut имеет разъемную конструкцию и индукционную закалку, что гарантирует высокую точность, грузоподъемность и долгий срок службы.
2. Привод главного шпинделя представляет собой инверторный двигатель постоянного тока с трехступенчатым гидравлическим переключением, обеспечивающим широкое изменение скорости 1:200.
3. Двухступенчатая передняя бабка имеет конструкцию с прямым соединением со шпинделем.
4. Главный шпиндель с ЧПУ Bubut поддерживается высокоточными двухрядными цилиндрическими роликоподшипниками с регулируемым радиальным люфтом на оптическом расстоянии с учетом опорного расстояния и диаметра патрона для достижения наилучшей точности и жесткости.
5. Движение по осям X и Z управляется серводвигателями переменного тока. По оси X используется высокоточный шариковый винт, а по оси Z используется высокоточная без зазорная конструкция червячной рейки, что гарантирует высочайшую точность подачи и быстрый ход.
Стандартные аксессуары
1. 4-х кулачковый патрон.
2. Неподвижный центр.
3. Система охлаждения.
4. Рабочий свет.
5. Фундаментные блоки и анкерные болты.
6. Фанук с ЧПУ.
Дополнительные аксессуары
1. SIEMENS, ГСК, ФАГОР.
2. Неподвижный люнет.
3. Подвижный люнет.
4. Несущий ролик.
