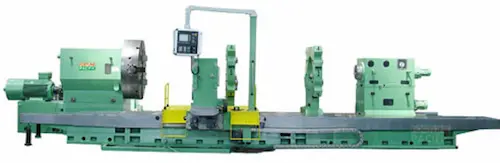

Токарный станок с ЧПУ с плоской станиной 100 т 120 т 150 т 200 тонн NC4000
Современные производственные процессы требуют высокотехнологичного оборудования, которое обеспечивает точность, производительность и надежность. Токарный станок с ЧПУ с плоской станиной 100 т 120 т 150 т 200 тонн NC4000 идеально соответствует этим требованиям, предоставляя передовые возможности для обработки деталей различной сложности
Преимущества токарного станка с ЧПУ 100 т 120 т 150 т 200 тонн NC4000
Высокая точность обработки
Токарный станок NC4000 оснащен передовой системой управления ЧПУ и высококачественными компонентами, что обеспечивает исключительную точность обработки. Прецизионные направляющие и стабильная конструкция минимизируют вибрации, гарантируя высокую точность позиционирования и качество поверхности деталей.
Универсальность
Благодаря возможности обработки деталей различной сложности и размеров, NC4000 идеально подходит для выполнения широкого спектра операций, включая токарную обработку, сверление, расточку и нарезание резьбы. Это делает его незаменимым инструментом в различных отраслях промышленности.
Высокая производительность
Мощные приводы и высокоскоростные шпиндели позволяют добиться высокой производительности. Быстрая смена инструментов и автоматизация большинства процессов значительно сокращают время обработки и повышают общую эффективность производства.
Применение токарного станка с ЧПУ 100 т 120 т 150 т 200 тонн NC4000
Машиностроение
В машиностроении токарный станок NC4000 используется для обработки крупных и сложных деталей, таких как валы, корпуса и другие конструктивные элементы. Высокая точность и производительность позволяют изготавливать компоненты, соответствующие строгим требованиям к качеству и надежности.
Авиастроение
В авиастроении требования к точности и качеству особенно высоки. Станок NC4000 применяется для изготовления авиационных компонентов, таких как детали двигателей и шасси, обеспечивая высокую точность и соответствие стандартам безопасности.
Энергетика
В энергетической промышленности станок NC4000 используется для производства компонентов турбин, генераторов и других энергетических устройств. Надежность и точность обработки способствуют повышению эффективности и долговечности энергетических систем.
Технические характеристики токарного станка с ЧПУ с плоской станиной 100 т 120 т 150 т 200 тонн NC4000
| Model | Unit | NC4000 |
|---|---|---|
| CNC system | FANUC 0i TF | |
| Max swing over bed | mm(in) | 4000(157’’) |
| Max swing over tool post | mm(in) | 3000(118’’) |
| Max length of workpiece | mm(in) | 5000~20000(197’’~787’’) |
| Max weight of workpiece between centers | kg | 100000; 120000; 150000; 200000 |
| Max torque of face plate | kNm | 100~250 |
| Servo motor torque | Nm | 61 |
| Torque of milling head | Nm | 1600 |
| Bed | Separable structure | |
| Width of tool post bed | mm(in) | 1600 (63’’) |
| Width of workpiece bed | mm(in) | 1600 (63’’) |
| Total cutting capacity | kg | 9000/12500/16000 |
| Section dimension of tool shank | mm(in) | 80X80(3’’X3’’) |
| Taper bore in spindle | Metric 300 | |
| Travel of tool post | mm(in) | 500 (20’) |
| Range of spindle speed | r/min | 0.4~80 |
| Chuck diameter | mm(in) | 2500 (98’’) |
| Longitudinal feed range | mm/r | 1~2000 |
| Cross feed range | mm/r | 1~2000 |
| Longitudinal rapid traverse speed | mm/min | 2000 |
| Cross rapid traverse speed | mm/min | 2000 |
| Diameter of tailstock sleeve | mm(in) | 560(22’’); 630(25’’); 800(31’’); 910(36’’) |
| Travel of tailstock sleeve | mm(in) | 200 (8’’) |
| Rapid speed of sleeve | mm/min | 50 |
| Rapid speed of tailstock | mm/min | 2000 |
| Spindle taper bore of tailstock | Metric 300 | |
| Positioning accuracy | mm | X-axis: 0.05; Z-axis: 0.08 |
| Repositioning accuracy | mm | X-axis: 0.02; Z-axis: 0.035 |
| Main motor power | kW | DC 132/160/185 |
Область применения
Токарный станок с ЧПУ NC4000 может использоваться в широком спектре приложений и подходит для черновой и чистовой обработки заготовок из черных и цветных металлов твердосплавными, керамическими и другими инструментами при торцовке, наружном цилиндрическом точении, внутренней конусной резке и изогнутой форме.
Особенности
1. Станина токарного станка с ЧПУ имеет разъемную конструкцию и индукционную закалку, что гарантирует высокую точность, грузоподъемность и долгий срок службы.
2. CNC токарный привод главного шпинделя — инверторный двигатель постоянного тока с трехступенчатым гидравлическим переключением, что обеспечивает широкое изменение скорости 1:200.
3. Двухступенчатая передняя бабка токарного станка с ЧПУ NC4000 имеет структуру патрона прямого соединения со шпинделем.
4. Порванный главный шпиндель поддерживается высокоточными двухрядными цилиндрическими роликоподшипниками с регулируемым радиальным зазором в оптическом диапазоне с учетом опорного расстояния и диаметра патрона для достижения наилучшей точности и жесткости.
5. Движение по осям X и Z управляется серводвигателями переменного тока. По оси X используется высокоточный шариковый винт, а по оси Z используется высокоточная беззазорная конструкция червячной рейки, что гарантирует высочайшую точность подачи и быстрый ход.
Стандартные принадлежности
1. 4-х кулачковый патрон;
2. Система охлаждения;
3. Рабочий свет;
4. Фундаментные блоки и анкерные болты;
5. ЧПУ FANUC.
Дополнительные аксессуары токарного станка с ЧПУ с плоской станиной NC4000
1. SIEMENS, ГСК 980ТД, ФАГОР.
2. Неподвижный люнет.
3. Подвижный люнет.
4. Несущий ролик.
