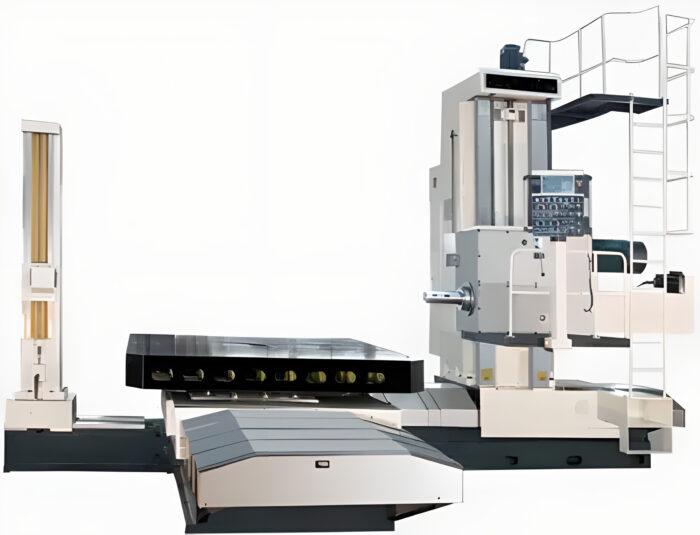

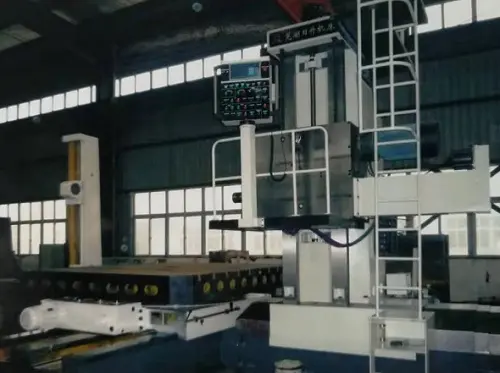

Machine specifications
Model | PB130 DRO |
Spindle | |
Spindle diameter | Φ130mm |
Milling arbor end diameter | Φ221.44mm |
Spindle taper hole | Φ65mm |
Spindle taper | ISO50 7:24 |
Max. feeding force on spindle | 30000N |
Max. allowed torque on spindle | 3500Nm |
Spindle speed range | 3-700r/min (stepless) |
Worktable | |
Worktable size (L x W) | 2000x2000mm (2000×2500; 2500x3000mm) |
Max. load capacity of worktable | 10000kg; 20000kg |
Working range | |
Worktable transverse travel (X) | 2000mm~20000mm |
Spindle box vertical travel (Y) | 1500~2000mm |
Spindle axial travel (Z) | 1000mm (Can be longer) |
Column travel (W) | 600~1900mm |
Back column vertical travel | 2000mm |
Back column horizontal travel | 630mm |
Worktable rotating (B) | 360° |
Worktable 4 points fixing | 4×90° |
Feeding | |
Worktable feeding speed (X) | 2.5-2000mm/min (stepless) |
Spindle box feeding speed (Y) | 4-3000mm/min (stepless) |
Boring spindle feeding speed | 2-3000mm/min (stepless) |
Column feeding speed (W) | 3000mm/min |
Rotary table feeding speed | 0.001-0.05r/min (stepless) |
Rotary table rapid speed | 1r/min |
Others | |
DRO | 2 axis |
Main motor power | 22kW |
Overall dimension (L x W x H) | 7050x5700x5320mm |
Machine weight (approximate) | 40000kg |
Accessories
Item 01 | Descriptions | |
01.01 | Pull stud | |
01.02 | Oil filling gun | |
01.03 | Screw driver | |
01.04 | Double ended spanner | |
01.05 | Inner hexagon spanner | |
01.06 | Foundation bolt | |
01.07 | Foundation bolt | |
01.08 | Adjusting parallels |
Optionals
Item 02 | Descriptions | |
02.01 | 600mm Facing plate (Slide block travel 140mm) | |
02.02 | 600mm Angle milling head | |
02.03 | 800mm Angle milling head | |
02.04 | Rear column |
1. Коробка шпинделя установлена на колонне и перемещается вертикально по направляющим колонны. Колонна закреплена на суппорте и перемещается поперечно по направляющим станины. Поворотный стол установлен на суппорте и перемещается в продольном направлении по направляющим станины.
2. Передняя бабка зажимается тарельчатой пружиной и разжимается гидравлически. Ползун зажимается и освобождается гидравлически.
3. Станина, колонна, передняя бабка и другие основные детали изготовлены из высокопрочного литья смоляного песка.
Радиальное биение оси конического отверстия расточного шпинделя
Подход к концу шпинделя A: 0,015 мм
300 мм от конца шпинделя B: 0,03 мм Радиальное биение сверлильного шпинделя
Подход к концу шпинделя A: 0,015 мм
Вытягивание шпинделя 300 мм B: 0,03
мм Осевой отскок шпинделя 0,015 мм
Вертикальность оси сверлильного шпинделя относительно движения колонны 0,03/ 1000 мм
Вертикальность оси расточного шпинделя к движению шпиндельной коробки 0,03/1000 мм
Параллельность движения рабочего стола оси сверлильного шпинделя в вертикальной плоскости 0,02 мм/1000
Параллельность движения рабочего стола оси сверлильного шпинделя в горизонтальной плоскости 0,02 мм/1000
Плоскостность поверхности рабочего стола (плоская или вогнутая) 0,03 мм/1000
Точность деления поворотного стола (4×90°) ±8″
