ПАРАМЕТРЫ ПЛОСКОШЛИФОВАЛЬНОГО СТАНКА SG-4080AH / SG-40100AHD
|
Model No. |
SG-4080AH |
SG-40100AH |
|
|
Item No. |
10401140 |
10401143 |
|
|
Specifications |
|
|
|
|
Table size (mm) |
406 x 813 mm |
406 x 1020 mm |
|
|
Max. longitudinal travel (mm) |
910 mm |
1130 mm |
|
|
Max. cross travel (mm) |
450 mm |
450 mm |
|
|
Max. dis. from spindle to table (mm) |
580 mm |
580 mm |
|
|
Electro magnetic chuck size(mm) |
400 x 800 mm |
400 x 1000 mm |
|
|
Table longitudinal feed speed |
7-23 m/min. |
||
|
Table tansverse |
Auto feed |
0.1 — 8 mm/min. |
|
|
Rapid speed |
990 m/min. |
||
|
Feed of electro handwheel |
0.02 mm/div. |
||
|
Head vetical |
Auto feed |
0.005/0.01/0.02/0.03/0.04/0.05 mm (only for AHD) |
|
|
Rapid feed |
460 mm/min. (only for AHD) |
||
|
Feed of handwheel |
0.005 mm/div. |
||
|
Grinding wheel |
Speed |
1450 rpm |
|
|
Size (ODxWxID) |
350 x 40 x 127 mm |
||
|
Spindle Motor (kw) |
5.5 kw |
||
|
Hydranlic motor (kw) |
2.2 kw |
||
|
Cooling pump motor (kw) |
0.125 kw |
||
|
Elevating motor (kw) |
— (AH mode) 0.25 (AHR mode) 0.5 (AHD mode,servo motor) |
||
|
Cross feed motor (kw) |
0.04 kw |
||
|
Max. loading of table ( include chuck) (kg) |
500 kg |
600 kg |
|
|
Total rated power (kw) |
9 kw |
||
|
Height of machine (mm) |
1890 mm |
||
|
Floor space (mm) |
3600 x 2400 mm |
4400 x 2400 mm |
|
|
Gross weight (kg) |
3500 kg |
4000 kg |
|
|
Package dimensions (mm) |
2850x2270x2180 mm |
2950x2270x2210 mm |
|

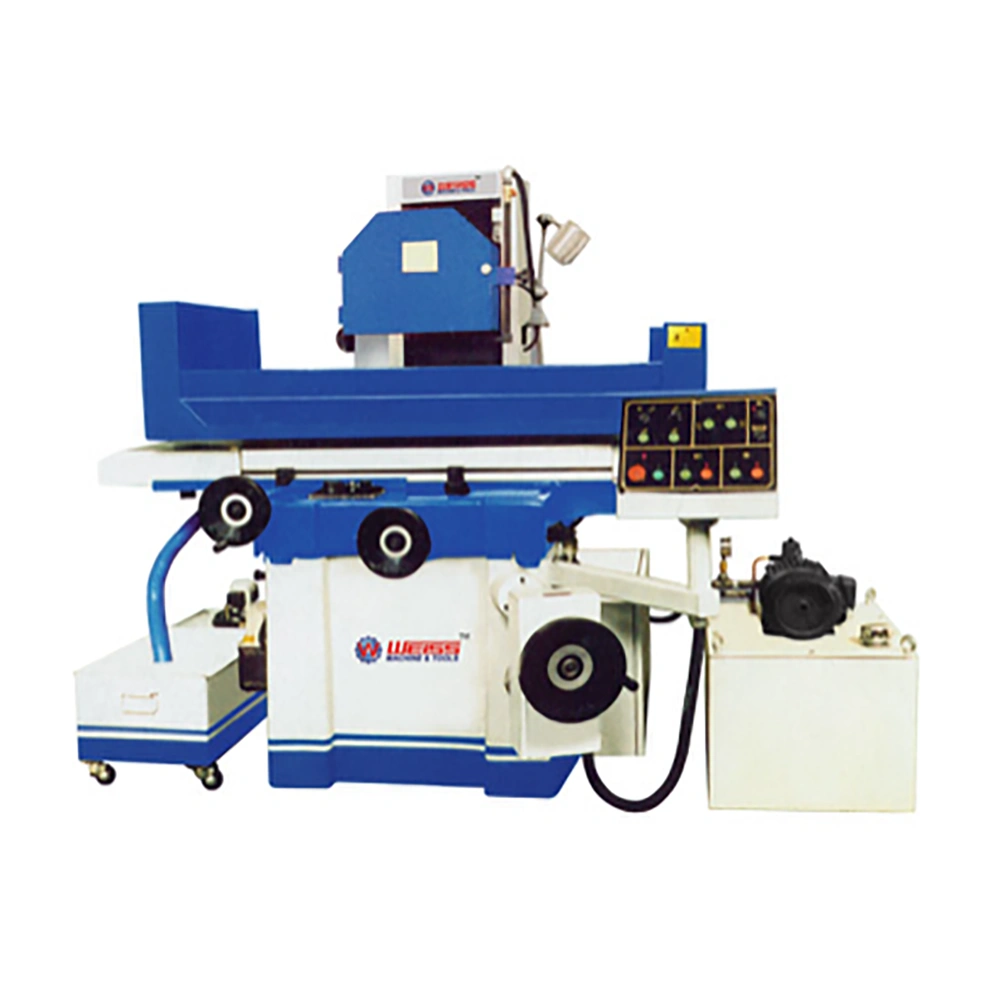

Плоскошлифовальный станок SG-4080AH: Высокоточная шлифовка для профессионалов
Плоскошлифовальный станок SG-4080AH представляет собой передовое оборудование для шлифовки прецизионных деталей из закаленных или отожженных черных металлов. Этот станок сочетает в себе множество уникальных функций, которые делают его незаменимым инструментом для металлообработки, требующей высокой точности и качества обработки.
Основные особенности и преимущества плоскошлифовального станка SG-4080AH
Высокоточная шлифовка
SG-4080AH оснащен встроенным электро-шпинделем, который работает без необходимости технического обслуживания благодаря использованию предварительно нагруженных высокоточных угловых шарикоподшипников. Это обеспечивает исключительную точность и долговечность, что особенно важно при работе с твердыми материалами.
Прочная конструкция
Станина, стол и колонна станка изготовлены из высококачественного литого чугуна, обеспечивая прочную и стабильную базу для шлифовки. Это важно для поддержания высокой точности и качества обработки на протяжении долгого времени.
Надежные направляющие
Станок оснащен направляющими из закаленной стали и шариковыми подшипниками в продольном направлении (ось X), что обеспечивает плавное движение, высокую точность и долговечность. Направляющие покрыты износостойким материалом TF и вручную точно подогнаны, что также способствует плавности движения и долговечности.
Высокоточные винты
Высокоточные поперечные и вертикальные ходовые винты обеспечивают точную подачу и позиционирование, что особенно важно для выполнения прецизионных операций шлифовки.
Удобство и безопасность
Станок оснащен системой охлаждения и работает с низким уровнем шума, что обеспечивает комфортные условия работы. В комплекте поставляется набор шлифовальных кругов, которые можно точно выровнять и сбалансировать для достижения наилучших результатов.
Технические характеристики
- Модель: SG-4080AH, SG-40100AHD
- Скорость продольной подачи стола: 7-23 м/мин
- Максимальное расстояние от шпинделя до стола (мм): 580
- Размер стола (мм):
- SG-4080AH: 406 x 813
- SG-40100AHD: 406 x 1020
- Максимальный продольный ход (мм):
- SG-4080AH: 910
- SG-40100AHD: 1130
- Максимальный поперечный ход (мм): 450
- Размер электромагнитного патрона (мм):
- SG-4080AH: 400 x 800
- SG-40100AHD: 400 x 1000
Плоскошлифовальный станок SG-4080AH — это идеальное решение для выполнения высокоточных шлифовальных операций.
