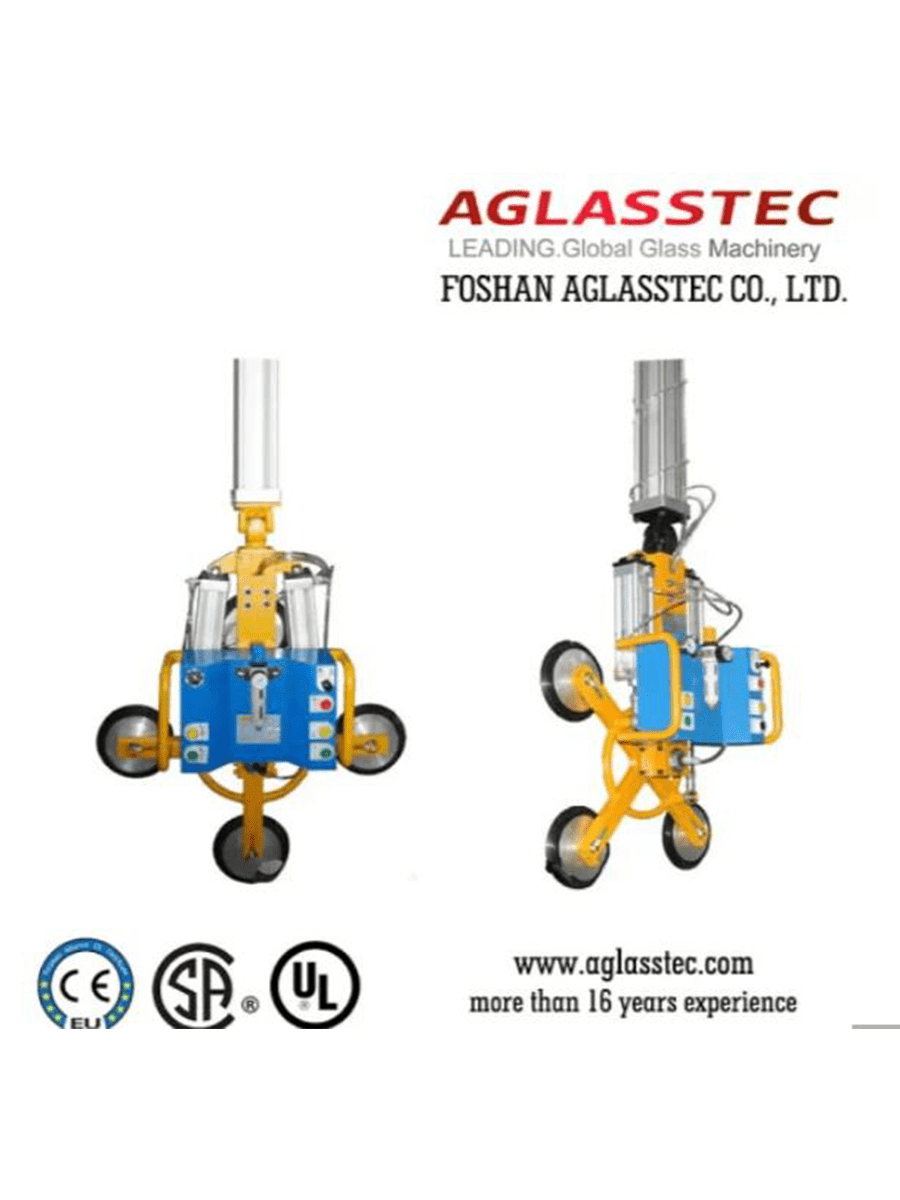

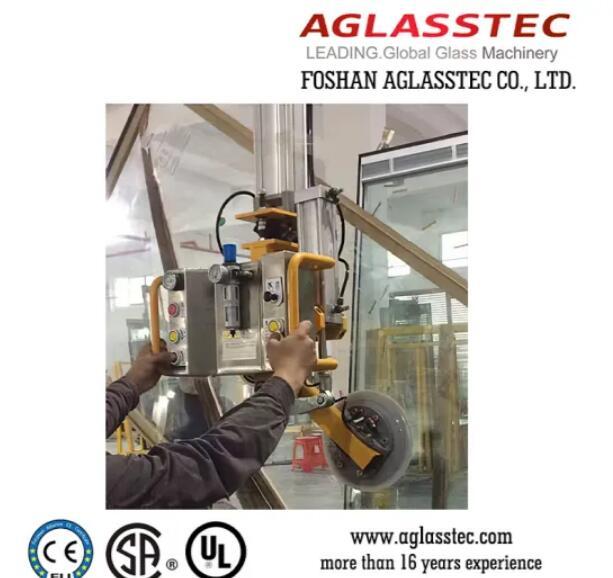

Пневматический манипулятор для стекла FGV-VL-04-02: Современное решение для подъема и перемещения стекла
Пневматический манипулятор для стекла FGV-VL-04-02 — это высокотехнологичное устройство, разработанное для упрощения работы с крупногабаритным и тяжёлым стеклом. Он обеспечивает полуавтоматический процесс захвата, подъема, перемещения и точного размещения материалов.
Основные особенности
- Конструкция и компоненты:
- Поворотный кран колонного типа: обеспечивает свободное перемещение груза в рабочей зоне.
- Цилиндровый подъёмный механизм: гарантирует плавный и точный подъём материалов.
- Вакуумное захватное устройство: обеспечивает безопасный захват стекла без риска повреждений.
- Пневматическое устройство вращения: позволяет точно позиционировать стекло в нужном положении.
- Рабочие процессы:
Устройство позволяет выполнять полный цикл обработки стекла, включая:- Захват стекла с помощью вакуумных присосок.
- Подъём на заданную высоту.
- Перемещение по рабочей зоне.
- Точное размещение материала в указанной точке.
- Привод:
- Работа осуществляется на сжатом воздухе, что упрощает эксплуатацию и снижает затраты на обслуживание.
Преимущества пневматического манипулятора FGV-VL-04-02
- Повышение производительности:
Полуавтоматическое управление ускоряет процесс обработки стекла и снижает физическую нагрузку на сотрудников. - Безопасность и надёжность:
- Вакуумное захватное устройство исключает вероятность повреждения стеклянных заготовок.
- Пневматическая система управления предотвращает резкие движения и рывки.
- Точность операций:
Пневматический манипулятор позволяет точно размещать стекло даже в условиях ограниченного пространства. - Экономичность:
- Устройство работает на сжатом воздухе, что минимизирует энергозатраты.
- Простота конструкции снижает расходы на обслуживание.
- Универсальность:
Подходит для работы с различными типами стекла, включая:- Обычное плоское стекло.
- Закалённое стекло.
- Ламинированное стекло.
- Цветное и узорчатое стекло.
Сфера применения
Пневматический манипулятор FGV-VL-04-02 востребован на производственных предприятиях, где требуется обработка стекла:
- Производство окон и дверей.
- Изготовление мебели и интерьерных элементов из стекла.
- Производство автомобильного стекла.
- Работа с декоративным и строительным стеклом.
Преимущества для бизнеса
- Сокращение времени обработки:
Благодаря автоматизации процессов манипулятор ускоряет работу с крупными партиями стекла. - Минимизация повреждений материала:
Вакуумная система захвата исключает механические повреждения и дефекты поверхности. - Снижение затрат на трудовые ресурсы:
Одно устройство способно заменить нескольких работников, выполняя те же задачи быстрее и безопаснее.
Почему стоит выбрать FGV-VL-04-02?
- Надёжность: конструкция рассчитана на длительный срок эксплуатации в условиях интенсивного использования.
- Эргономичность: продуманное управление обеспечивает комфорт работы оператора.
- Высокая эффективность: устройство позволяет сократить затраты времени и ресурсов при обработке стекла.
Model NO.
FGV-VL-04-02
Pneumatic Rotation
90degree
Hoist Cylinder
80mm
Slewing Range
180~270 Degree
Cups
2pads, 300mm Diameter
Min Glass Size
800*500mm
Application
Welding, Load, Forging
Drive Mode
Pneumatic
Trademark
AGLASSTEC
Transport Package
Iron Frame & Shrink Film
Specification
700*500*400mm
Origin
China
Характеристики
| Code | FGV-VL-04-02 |
| Size (mm) | 700mm (L) * 500mm (W) * 400mm (H) |
| Weight (kg) | 40kg (not including hoist cylinder) |
| Driven System | Pneumatic Components Integration |
| Suction Cup | Round sucker; NBR material; oil & abrasion resistance; suction 250kgf; location adjustable; with buffer spring for height compensation |
| No. & Size of Cups | 2 pads; 300mm diameter |
| Structure | L type; steel material; ergonomic design |
| Min. Glass Size | 800mm (L) x 500mm (W) |
| Safety Loading Weight | 150kg |
| Lifting Material | Glass, marble, plastic boards, metal sheets, coated boards and other plates. |
| Usage | Gripping, lifting and handling in the glass production and processing line, and glass packaging. |
| Installation Request | Hanged on the pillar jib crane or frame crane or bridge crane; compressor power supply |
| Packaging | Plywood Case |
| Delivery Time | Within 20 days after receiving the payments |
| Payment terms | L/C, T/T |
| MOQ | 1 set |
| Supply ability | 500 sets per month |
| Certificate | CE, SGS |
| Others | OEM / ODM accepted |
Технические параметры
| Safety Loading Weight | 150 kg |
| Factor of Safety | 2.5 |
| Standard Working Power | 0.6~0.8 mpa |
| Noise Level | < 60 Db |
| Vacuum Holding time | More than 30 minutes after power loss |
| Gripping | Suction cups in vacuum state |
| Hoist Cylinder | 100mm diameter; 1200mm distance; universal connection; three position five way valve make cylinder stay at any height with no drop, even if power loss |
| Rotation | Turn up to 90 degree driven by cylinder |
| Safety Protection | Vacuum non-return system and vacuum compensation system |
| Vacuum Compensation | when vacuum reaches to the specified pressure, it automatically closes the compressed air supply, to achieve energy saving; when vacuum pressure is insufficient, it automatically restore compressed air supply, to achieve vacuum compensation. |
| Control Method | Color-different buttons control on the same panel |
