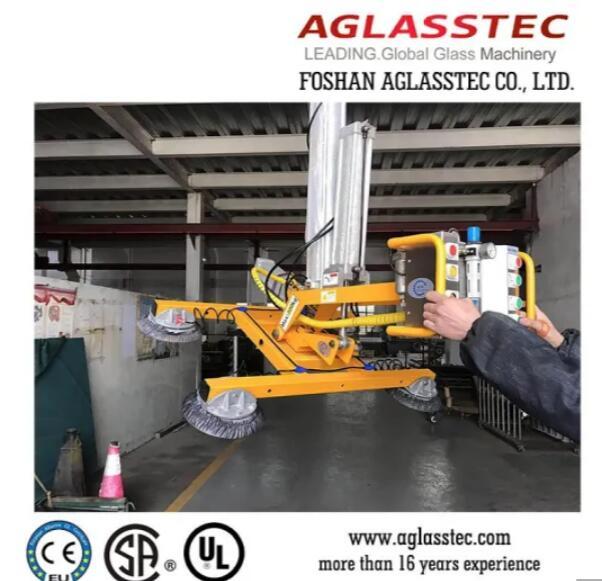

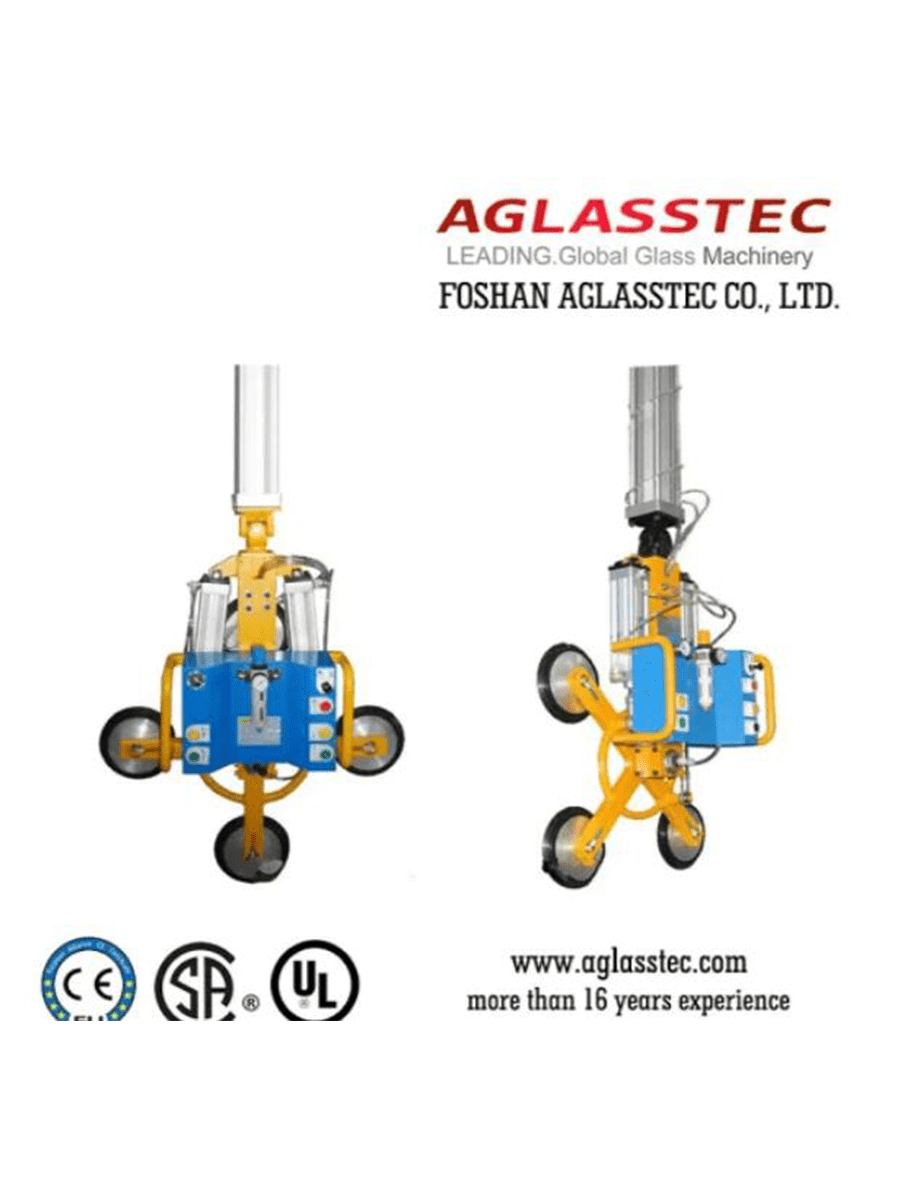

Пневматический манипулятор для стекла FGV-VL-08-05: Инновационное решение для эффективной работы с крупногабаритным стеклом
Пневматический манипулятор для стекла FGV-VL-08-05 — это современное устройство, специально разработанное для упрощения процессов подъема, перемещения и размещения стеклянных изделий. Данное оборудование идеально подходит для производственных линий, где требуется аккуратная и быстрая обработка стекла.
Конструкция и ключевые элементы
- Колонный кран с поворотной стрелой:
Специальная конструкция с возможностью перемещения вдоль направляющих обеспечивает большую зону охвата и высокую маневренность. - Цилиндровый подъёмный механизм:
Устройство оснащено системой плавного подъема, что позволяет работать с хрупкими материалами, такими как стекло, без риска повреждений. - Вакуумное захватное устройство:
- Гарантирует надежное крепление стеклянных заготовок за счет использования вакуумных присосок.
- Подходит для работы с различными размерами и типами стекла.
- Пневматическое устройство вращения:
Позволяет точно позиционировать стекло в горизонтальной и вертикальной плоскостях, обеспечивая удобство в производственных процессах. - Сжатый воздух как источник энергии:
Простота подключения к пневматическим системам делает устройство экономичным и удобным в эксплуатации.
Особенности и преимущества пневматического манипулятора FGV-VL-08-05
1. Полуавтоматическая работа
Манипулятор выполняет все ключевые операции, такие как захват, подъем, перемещение и точное размещение, с минимальным участием оператора.
2. Высокая производительность
Благодаря возможности быстро захватывать и перемещать стекло, манипулятор ускоряет процесс обработки и снижает общее время цикла.
3. Безопасность для стекла
Вакуумная система гарантирует надежное удержание материала, исключая возможность падения или повреждения.
4. Экономия энергии
Использование пневматической системы минимизирует энергозатраты и снижает эксплуатационные расходы.
5. Универсальность
Манипулятор подходит для работы с различными типами стекла, включая:
- Плоское стекло.
- Ламинированное стекло.
- Закаленное стекло.
- Цветное и узорчатое стекло.
6. Эргономика
Простота управления и интуитивно понятный интерфейс обеспечивают комфорт оператора и минимизируют вероятность ошибок.
Сфера применения
Пневматический манипулятор FGV-VL-08-05 широко используется в следующих отраслях:
- Производство окон и дверей.
- Изготовление автомобильного стекла.
- Производство мебели и интерьерных решений.
- Обработка декоративного и строительного стекла.
- Линии ламинирования и закалки стекла.
Преимущества для бизнеса
- Сокращение времени работы:
Полуавтоматизация процессов позволяет обрабатывать большее количество изделий за единицу времени. - Уменьшение затрат на персонал:
Один оператор способен управлять манипулятором, заменяя несколько работников, что снижает затраты на рабочую силу. - Повышение качества продукции:
Точное и аккуратное перемещение стекла минимизирует вероятность дефектов и брака. - Экономия на ремонте:
Простая и надежная конструкция снижает вероятность поломок и обеспечивает долгий срок службы оборудования.
Почему стоит выбрать FGV-VL-08-05?
- Инновационные технологии: Пневматическое управление и вакуумный захват гарантируют высокую точность операций.
- Долговечность: Устройство разработано для работы в условиях интенсивной эксплуатации.
- Высокая производительность: Оборудование помогает оптимизировать производственные процессы и увеличить выпуск продукции.
- Экономическая эффективность: Низкие эксплуатационные расходы делают манипулятор идеальным выбором для предприятий любого масштаба.
Model NO.
FGV-VL-08-05
Pneumatic Rotation
90degree
Pneumatic Tilting
90degree
Hoist Cylinder
1000mm
Slewing Range
180~270 Degree
Cups
8pads, 250mm Diameter
Min Glass Size
1000*1000mm
Max Glass Size
4000*2500mm
Application
Welding, Load, Forging
Drive Mode
Pneumatic
Weight
135kg
Trademark
AGLASSTEC
Transport Package
Iron Frame & Shrink Film
Specification
1400*1000*1000mm
Origin
China
HS Code
84289090
PRODUCT CHARATERISTICS
| Code | FGV-VL-08-05 |
| Size (mm) | 1400mm (L) * 1000mm (W) * 1000mm (H) |
| Weight (kg) | 135kg (not including hoist cylinder) |
| Driven System | Pneumatic Components Integration |
| Suction Cup | Round sucker; NBR material; oil & abrasion resistance; suction 250kgf; location adjustable; with buffer spring for height compensation |
| No. & Size of Cups | 8 pads; 250mm diameter |
| Structure | L type; steel material; ergonomic design |
| Min. Glass Size | 1000mm (L) x 1000mm (W) |
| Safety Loading Weight | 500kg |
| Lifting Material | Glass, marble, plastic boards, metal sheets, coated boards and other plates. |
| Usage | Gripping, lifting and handling in the glass production and processing line, and glass packaging. |
| Installation Request | Hanged on the pillar jib crane or frame crane or bridge crane; compressor power supply |
| Packaging | Plywood Case |
| Delivery Time | Within 20 days after receiving the payments |
| Payment terms | L/C, T/T |
| MOQ | 1 set |
| Supply ability | 500 sets per month |
| Certificate | CE, SGS |
| Others | OEM / ODM accepted |
3. PRODUCT TECHNIQUE
| Safety Loading Weight | 500kg |
| Factor of Safety | 2.5 |
| Standard Working Power | 0.6~0.8 mpa |
| Noise Level | < 60 Db |
| Vacuum Holding time | More than 30 minutes after power loss |
| Gripping | Suction cups in vacuum state |
| Hoist Cylinder | 100mm diameter; 1200mm distance; universal connection; three position five way valve make cylinder stay at any height with no drop, even if power loss |
| Rotation | Turn up to 90 degree driven by cylinder |
| Safety Protection | Vacuum non-return system and vacuum compensation system |
| Vacuum Compensation | when vacuum reaches to the specified pressure, it automatically closes the compressed air supply, to achieve energy saving; when vacuum pressure is insufficient, it automatically restore compressed air supply, to achieve vacuum compensation. |
| Control Method | Color-different buttons control on the same panel |
