Технические характеристики портального обрабатывающего центра GMC2320B 3220B 4120B
| Model | Unit | GMC2320B | GMC3220B | GMC4120B | ||
|---|---|---|---|---|---|---|
| Standard controller | FANUC 0i MF | |||||
| Travel | X axis travel(work-table) | mm | 2300 | 3200 | 4100 | |
| Y axis travel(saddle) | mm | 2000 | ||||
| Z axis travel(spindle head) | mm | 800 | ||||
| Distance from spindle nose to table | mm | 180-980 | ||||
| Distance between columns | mm | 1840 | ||||
| Work table | Table size (length x width) | mm | 2300×1600 | 3200X1600 | 4100X1600 | |
| Max. table load | kg | 8000 | 10000 | 12000 | ||
| T slot size (width x distance x quantity) | mm | 22x180x8 | ||||
| Spindle | Spindle taper | BBT50 | ||||
| Max. spindle speed | rpm | 10000(direct driven) | ||||
| Spindle motor power ( continual working/30mins) |
kW | 22/26 | ||||
| Spindle torque | Nm | 140/165 | ||||
| X/Y/Z | Rapid traverse (X axis) | mm/min | 20000 | 20000 | 15000 | |
| Rapid traverse (Y axis) | mm/min | 20000 | ||||
| Rapid traverse (Z axis) | mm/min | 15000 | ||||
| Cutting feed rate (X/Y/Z) | mm/min | 1-10000 | ||||
| ATC (option) |
ATC type | Arm type | ||||
| Tool capacity | pcs | 32 | ||||
| Max. tool diameter | mm | Φ110 /Φ225 | ||||
| Max. tool length | mm | 350 | ||||
| Max. tool weight | kg | 20 | ||||
| Accuracy | Full travel positioning accuracy (VDI/DGQ344 1) | mm | P0.020 | P0.025 | P0.030 | |
| Re-positioning accuracy (VDI/DGQ344 1) | mm | Ps0.015 | Ps0.020 | Ps0.025 | ||
| Air pressure | MPa | 0.6-0.8 | ||||
| Power requirement | kVA | 60 | ||||
| Machine size (length/width/height) | mm | 7027x5217x4339 | 8927x5217x4339 | 10327x5217x4339 | ||
| Machine weight | kg | 22000 | 26000 | 30000 | ||
| No. | Name | Specification | Qty | Remarks |
|---|---|---|---|---|
| 1 | Control system | FANUC 0i MF-PA | 1set | FANUC(Japan) |
| 2 | Angular contact ball bearing | Japan NSK precision bearing | 20 sets | NSK(Japan) |
| 3 | X axis ball screw | Diameter 80mm, pitch 20mm, high precision grade | 1 set | PMI(Taiwan) |
| 4 | Y axis ball screw | Diameter 50mm, pitch12mm, high precision grade | 1set | PMI(Taiwan) |
| 5 | Z axis ball screw | Diameter 50mm, pitch 10mm, high precision grade | 1 set | PMI(Taiwan) |
| 6 | X/Y/Z linear guide way | 55 grade heavy load roller guide way | 3 sets | REXROTH(Germany) |
| 7 | Spindle system | BT50-6000rpm | 1 set | SETCO(USA) |
| BBT50-10000rpm | 1 set | SETCO(USA) | ||
| 8 | Heat exchanger | TH-5R | 1 set | TNP(Foreign) |
| 9 | Spindle chiller | TO-30P2TB-201 | 1 set | TNP(Foreign) |
| 10 | Gear box | CE13 | 1 set | BF(Italy) |
| 11 | Drag chain | 68.125.250 series | 2 sets | IGUS(Germany) |
| 12 | Coupling | ROTEX-GS28 98ShA series | 3sets | KTR(Germany) |
| 13 | Operation box components | SL3500+GINII series | 1 set | MECANO(Germany) |
| 14 | Organ flexible shield | 2 sets | NAJEC(Japan) | |
| 15 | Relay | MY2NGS-DC24V | 4 pcs | OMRON(Japan) |
| 16 | Alternating current contactor | LC1D09M7C | 5 pcs | SCHNEIDER(France) |
| 17 | Breaker | 3P-32A | 1 pcs | SCHNEIDER(France) |
| 18 | Breaker | DPNK10A2P | 2 pcs | SCHNEIDER(France) |
| 19 | Breaker | C65N1P/6A | 2 pcs | SCHNEIDER(France) |
| 20 | Thermal overload relay | LRD-10C | 1 pcs | SCHNEIDER(France) |
| 21 | Thermal overload relay | LRD-07C | 2 pcs | SCHNEIDER(France) |

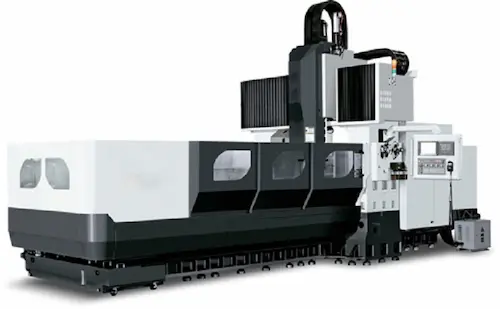

Портальный обрабатывающий центр GMC2320B 3220B 4120B
Введение
Современное производство требует высокотехнологичного оборудования, способного обеспечивать высокую точность и производительность. Портальный обрабатывающий центр GMC2320B 3220B 4120B представляет собой передовое решение, идеально подходящее для обработки крупногабаритных деталей и сложных поверхностей.
Основные характеристики
Интуитивно понятное управление
Эргономичный дизайн и удобная панель управления делают эксплуатацию станка простой и доступной даже для операторов с минимальным опытом. Встроенные системы безопасности и автоматические функции повышают удобство и безопасность работы.
Прочная и устойчивая конструкция
Портальный обрабатывающий центр GMC1613 разработан с учетом самых высоких требований к точности и стабильности. Прочная конструкция из высококачественного чугуна обеспечивает минимальные вибрации и деформации во время работы
Преимущества использования
Универсальность применения
Портальный обрабатывающий центр GMC2320B 3220B 4120B подходит для обработки различных материалов, включая сталь, алюминий, медь и другие сплавы. Это делает его универсальным инструментом, который может использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Высокая производительность
Благодаря мощным техническим параметрам и прочной конструкции, портальный обрабатывающий центр GMC2320B 3220B 4120B обеспечивает высокую скорость выполнения операций и увеличение общего объема производства.
Области применения
Металлургическая промышленность
В металлургической промышленности портальный обрабатывающий центр GMC2320B 3220B 4120B применяется для обработки различных крупных металлических заготовок и деталей. Его прочная конструкция и мощный главный привод позволяют справляться с самыми сложными задачами, обеспечивая высокое качество обработки.
Аэрокосмическая промышленность
В аэрокосмической промышленности требуются детали с высокими требованиями к точности и качеству обработки. Портальный обрабатывающий центр GMC2320B 3220B 4120B идеально подходит для изготовления крупных компонентов авиакосмических конструкций, таких как корпусные панели, турбины и другие важные элементы.
Стандартные принадлежности
1. FANUC 0i MF абсолютного типа;
2. Пакет высококачественной механической обработки;
а) AICC II;
б) Рывковый контроль;
в) Плавный контроль допуска;
г) Функция регулировки уровня качества обработки;
3. 3 цвета сигнальной лампы;
4. Освещение рабочей зоны;
5. Портативный MPG;
6. Обработка Ethernet DNC;
7. Автоматическое отключение питания;
8. Трансформатор;
9. Блокировка двери;
10. Воздушное уплотнение шпинделя;
11. Шпиндель с прямым приводом BBT50-10000 об/мин;
12. Охладитель шпинделя;
13. Система смазки;
14. Воздуходувное устройство;
15. Пневматическая система;
16. Жесткая нарезка;
17. Водяной/пневматический пистолет с функцией промывки;
18. Полностью закрытый брызговик;
19. Система охлаждения;
20. Болты регулируемого уровня и фундаментные блоки;
21. Теплообменник в электрошкафу;
22. Цепной транспортер стружки;
23. Транспортер спиральной стружки;
24. Ящик для инструментов;
25. Руководство по эксплуатации.
Дополнительные аксессуары
1. HEIDENHAIN TNC620;
2. Линейная шкала (Гейденгайна);
3. Стабилизатор напряжения;
4. Система измерения инструмента;
5. Система измерения заготовки;
6. Вращение трехмерной системы координат;
7. 3-осевая тепловая компенсация;
8. Ход по оси Z изменен на 1 м;
9. Порт хвостовика инструмента с подачей масла;
10. Подъем колонны 200 мм/300 мм;
11. Насадка фрезерная головка;
12. Хранение вращения для вспомогательной головки;
13. 4-я ось/5-я ось;
14. УВД (32/40/60шт);
15. Отдельная коробка для масла и воды;
16. Кондиционер для электрического шкафа;
17. Полностью закрытый брызговик с верхней крышкой.
Обрабатывающий центр мостового/портального типа
Обладая производственными возможностями и передовыми технологиями, обрабатывающий центр портального типа серии GMC сочетает в себе конструкцию портального типа с регулируемым механизмом поперечной балки, высокой мощностью и высокой жесткостью, чтобы предоставить вам комплексное решение для обработки очень больших заготовок. Обрабатывающий центр мостового/портального типа широко используется в аэрокосмической, судостроительной, энергетической и станкостроительной отраслях.
Обрабатывающий центр мостового/портального типа может быть оснащен автоматическим устройством смены головок и системой вертикального/горизонтального АТС для обеспечения максимальной эффективности 5-стороннего обрабатывающего центра.
Полная линейка продуктов с полным спектром спецификаций, обрабатывающий центр мостового/портального типа может быть оснащен фрезерными головками собственной разработки, автоматическим магазином для хранения головок и вертикальной/горизонтальной системой ATC, чтобы обеспечить дополнительные возможности резки для больших заготовок.
