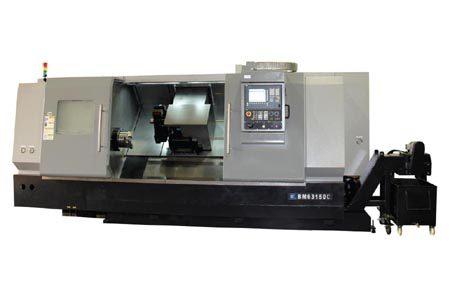

Токарный станок с ЧПУ по металлу BM63150C: Высокоточная обработка для автомобильной и авиационной промышленности
Токарный станок с ЧПУ BM63150C — это прецизионное оборудование для обработки металла, разработанное для высокоточных операций в автомобильной и авиационной промышленности. Этот станок является результатом крупной научно-технической программы 2010 года в области высококлассных станков с ЧПУ и базового производственного оборудования, что подтверждает его соответствие самым высоким требованиям в данной области.
Основные характеристики BM63150C
Ведущие технологии и инновации
BM63150C оснащен интегрированной наклонной станиной, изготовленной из гранита, что обеспечивает ему уникальную жесткость и устойчивость. Гранитная конструкция станка помогает минимизировать вибрации и тепловые деформации, что особенно важно для обеспечения точности обработки в условиях интенсивной эксплуатации.
- Максимальный диаметр обработки над станиной: 800 мм (31.496 дюймов)
- Максимальный диаметр обработки над суппортом: 600 мм (23.622 дюйма)
- Максимальный диаметр точения: 630 мм (24.803 дюйма)
- Максимальная длина точения: 1500 мм (60 дюймов)
Превосходная точность и надежность
Этот станок оборудован высокоточными линейными направляющими с роликовым перемещением и крупногабаритным прецизионным шпинделем с динамическим и статическим давлением. Шпиндель имеет прямой привод и может поддерживать работу в диапазоне скоростей от 50 до 3000 об/мин. Это делает BM63150C идеальным для обработки сложных и крупных деталей с высокой точностью.
- Диаметр гидравлического патрона: 250 мм (10 дюймов)
- Шпиндельный нос: A2-8 (соответствует стандарту GB/T5900.1)
- Диаметр сквозного отверстия шпинделя: 105 мм (4.133 дюйма)
- Скорость вращения шпинделя: от 50 до 3000 об/мин
Кроме того, машина оснащена прецизионным шариковым винтом, который обеспечивает высокую точность позиционирования инструмента и стабильность обработки. Надежность станка подтверждается показателем MTBF (среднее время между отказами), который составляет ≥ 900 часов, что говорит о его долговечности и способности работать в условиях непрерывного производственного процесса.
Мощность и производительность
BM63150C отличается высокой мощностью и способностью выполнять тяжелые операции резки и обработки. Его основной двигатель обеспечивает мощность 67.4 кВт (91.66 л.с.) в режиме непрерывной работы и 80 кВт (108.8 л.с.) при работе в течение 30 минут. Максимальный крутящий момент шпинделя достигает 795 Н·м (586.281 фут-фунтов), что делает его подходящим для обработки больших и тяжелых деталей с высоким уровнем точности.
Уникальная конструкция с наклонной станиной
Наклонная станица станка обеспечивает удобство работы оператора, улучшая доступ к инструменту и заготовке, а также повышает отвод стружки и охлаждающей жидкости. Это улучшает качество обработки, а также сокращает время простоя на техническое обслуживание и чистку оборудования.
Преимущества BM63150C
- Высокая точность: Прецизионные направляющие, шариковый винт и гранитная конструкция обеспечивают точную обработку с минимальными вибрациями и деформациями.
- Надежность: Среднее время между отказами ≥ 900 часов гарантирует надежность станка в условиях интенсивной эксплуатации.
- Мощность и крутящий момент: Станок способен выполнять мощные операции резки благодаря двигателю с мощностью до 80 кВт и крутящему моменту 795 Н·м.
- Гибкость в обработке: Широкий диапазон скоростей шпинделя от 50 до 3000 об/мин позволяет работать с различными типами материалов и заготовок.
- Эргономика и удобство эксплуатации: Наклонная станица и продуманная конструкция станка обеспечивают удобный доступ к рабочей зоне и улучшают удаление стружки и охлаждающей жидкости.
Области применения токарного станка BM63150C
BM63150C идеально подходит для таких отраслей, как автомобильная и авиационная промышленности, где требуются высокие стандарты точности и качества обработки. Станок способен выполнять широкий спектр операций, от простого точения до сложных многоосевых обработок. В частности, его высокая мощность и точность делают его незаменимым для производства компонентов двигателей, турбин и других крупных прецизионных деталей.
Если вам необходимо оборудование для высокоточных операций с крупными деталями, BM63150C — это идеальный выбор для вашего производства, способный удовлетворить самые высокие требования к качеству и надежности.
Tехнические характеристики :
| Item | Unit | BM63150C | |
| Capacity | Max swing over bed | mm(in) | Φ800(31.496) |
| Max swing dia.over slide | mm(in) | Φ600（23.622） | |
| Max turning diameter | mm(in) | Φ630(24.803) | |
| Max turning length | mm(in) | 1500(60) | |
| Spindle | Hydraulic chuck diameter | mm(in) | Φ250（10） |
| Spindle nose | A2-8（GB/T5900.1） | ||
| Spindle thru-hole | mm(in) | Φ105(4.133) | |
| Spindle bearings(front/rear) | mm(in) | Φ160/Φ140（6.299/5.512） | |
| Spindle speed | r/min(rpm) | 50-3000 | |
| Main motor power (cont/30min) | kW(hp) | 67.4/80（91.66/108.8） | |
| Max output torque of spindle | N•m(ft-lb) | 795（586.281） | |
| Carriage | Slant angle | DEG | 45° |
| X/Z-axis travel | mm(in) | 385/1500(15.157/60) | |
| X/Z-axis rapid traverse | m/min(ipm) | 24/24 | |
| X/Z-axis servo motor torque | N•m(ft-lb) | 37/37(27.286) | |
| X/Z-axis ball screw diameter | mm | Φ40/Φ50(1.574/1.968) | |
| Turret | Number of stations | 12 | |
| Tool section(turning/boring) | mm(in) | 32×32/Φ50(1.26/1.9) | |
| Tailstock | Quill dia/travel | mm(in) | φ130/150(5.118/5.906〞) |
| Taper of center | MT No. | 6 | |
| Accuracy | Run-out of spindle | mm(in) | 0.0005(0.0000196) |
| Periodical axial slip of spindle | mm(in) | 0.001(0.0000393) | |
| X/Z-axis repeatability | mm(in) | 0.003/0.003(0.000118) | |
| Others | Power source | kVA | 100 |
| Dimension(L×W×H) (without chip conveyer) | mm(in) | 5260×2607×2335
(207×102.6×91.9) |
|
| Dimension(L×W×H) (with chip conveyer) | mm(in) | 5967×2607×2335
(234.9×102.6×91.9) |
|
| Dynamic/static spindle hydraulic station and oil cooler,water cooler(L×W×H) | mm(in) | 4500×1500×2000
(177.1x60x80.) |
|
| Gross weight(net weight) (incl:Dynamic/static spindle hydraulic station and oil cooler,water cooler | kg
(lbs) |
13500(29761 lb)
15000 (33068 lb) |
|
