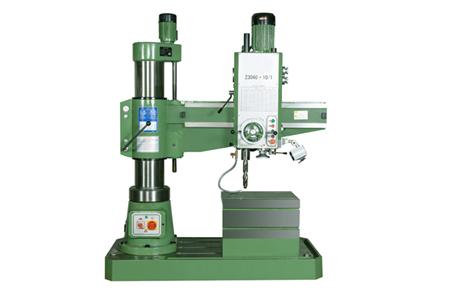

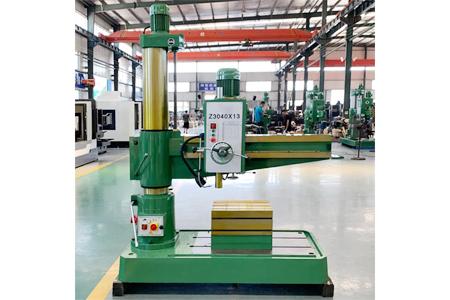

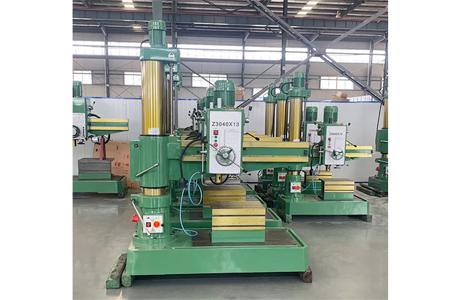

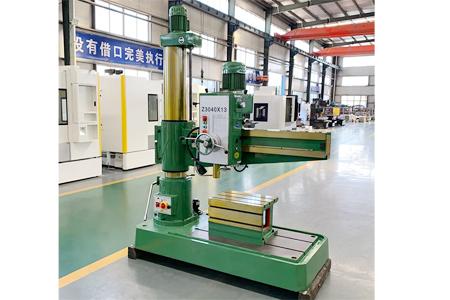

Радиально-сверлильный станок Z3040X13

Радиально-сверлильный станок Z3040X13 представляет собой универсальное и мощное оборудование, предназначенное для выполнения широкого спектра операций, связанных с механической обработкой металлов. Благодаря своей компактности и функциональности, этот станок нашел широкое применение в различных отраслях промышленности, таких как машиностроение, судостроение, производство горнодобывающих аксессуаров, приборостроение и других.

Основные характеристики Z3040X13

Z3040X13 — это небольшой и средний механический радиально-сверлильный станок, способный вращаться на 360 градусов вокруг колонны. Он оснащен мощным шпинделем с максимальным диаметром сверления до 40 мм в чугуне и до 35 мм в стали. Эти параметры делают его идеальным для выполнения операций по сверлению, нарезанию резьбы, растачиванию, зенкерованию и контрсверлению в различных материалах.

• Диапазон движений: Расстояние между концом шпинделя и поверхностью стола варьируется от 260 мм до 1000 мм, а расстояние между центром шпинделя и осью колонны составляет 300-1000 мм. Это дает гибкость в обработке деталей различного размера.
• Шпиндель: Оборудован коническим патроном №4, с шестиступенчатой регулировкой скорости шпинделя на уровнях 75, 130, 240, 380, 660 и 1220 об/мин, что позволяет адаптировать его к различным задачам и материалам.

Преимущества Z3040X13

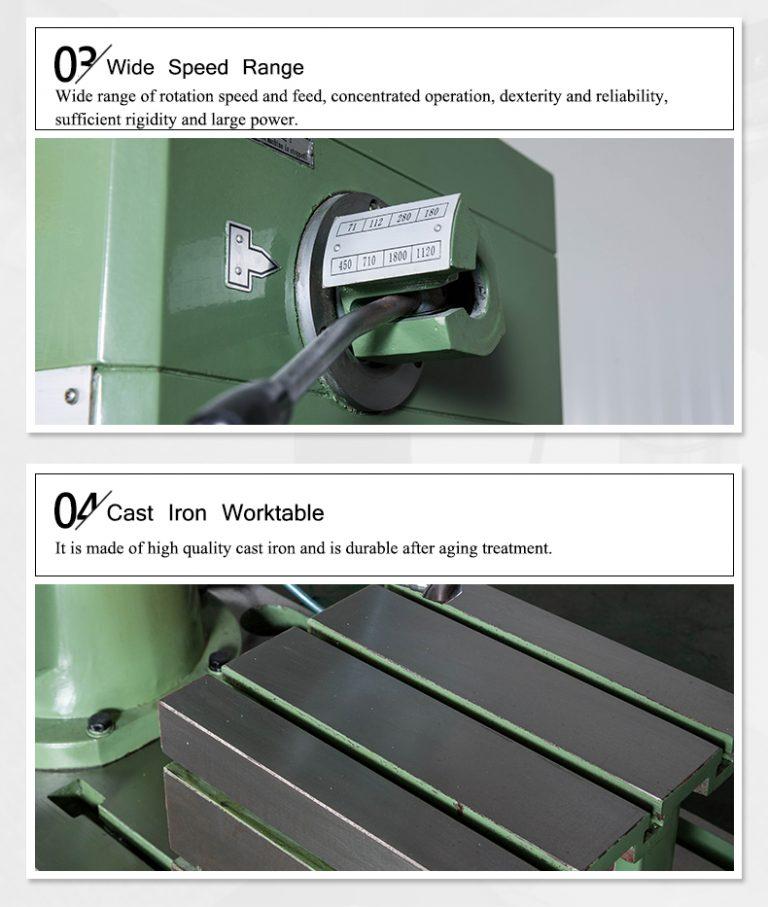

Многоуровневая регулировка скорости и подачи

Шпиндель Z3040X13 имеет множество уровней регулировки скорости и подачи, что позволяет легко адаптировать станок под требования различных технологических процессов, типов материалов и инструмента. Это делает его универсальным инструментом, который может справляться с разными задачами, от простого сверления до более сложных операций, таких как нарезание резьбы и растачивание.

Прочная и долговечная конструкция

• Высокопрочный чугун: Колонна, направляющие и коробка станка выполнены из высокопрочного чугуна. После литья все детали подвергаются термообработке, что позволяет устранить внутренние напряжения и повысить стабильность конструкции станка.
• Закалка поверхностей: Направляющие и колонна закалены для повышения твердости и износостойкости. Это помогает поддерживать точность работы на протяжении долгих лет эксплуатации.

Надежность и безопасность

Z3040X13 разработан с учетом всех современных требований к безопасности и энергоэффективности:

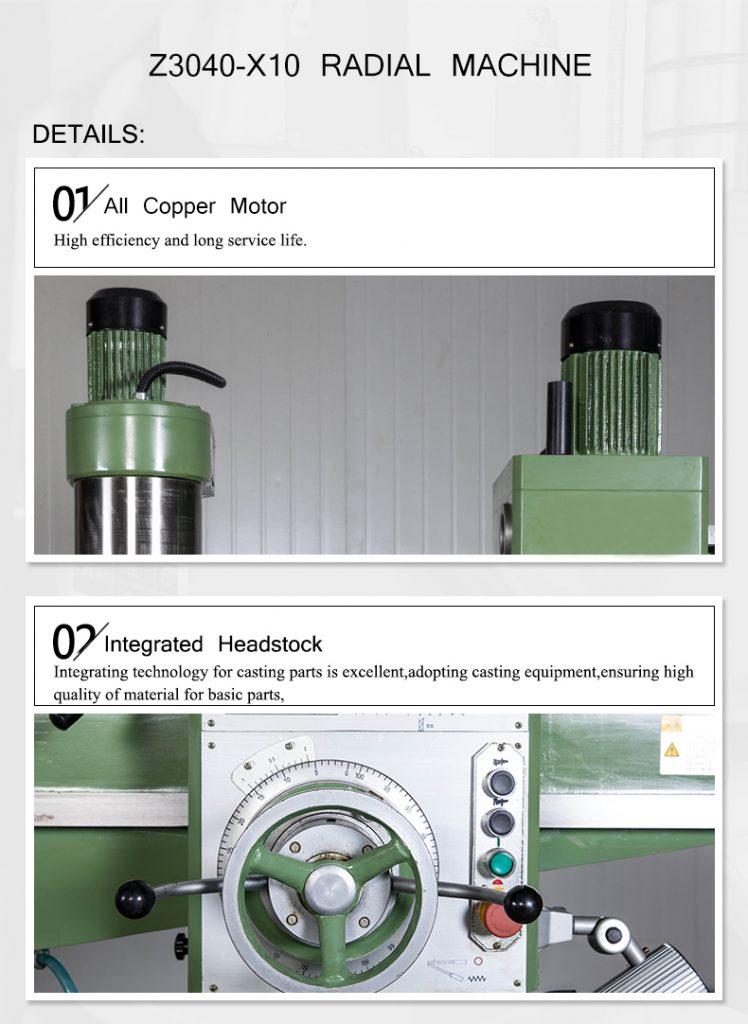

• Электрическая система: Электрика и моторы соответствуют национальным стандартам, что обеспечивает надежную и безопасную работу станка на протяжении длительного времени, снижая затраты на энергию.
• Защита от перегрузок: Станок оснащен защитными механизмами, такими как переключатель защиты шпинделя, который предотвращает повреждения при неправильной подаче. Это помогает избежать поломок и продлить срок службы оборудования.

Система автоматической смазки

Одной из ключевых особенностей станка является встроенная система автоматической смазки с внутренней циркуляцией масла. Это решение позволяет эффективно смазывать все подшипники и шестерни шпиндельной коробки, предотвращая износ и обеспечивая стабильную работу всех механизмов.

Качество деталей и узлов

• Подшипники: Используются подшипники отечественного производителя «Харбин», что обеспечивает высокоскоростную и точную обработку.
• Шарико-винтовая пара: Винты изготавливаются ведущими производителями с использованием методов термообработки и закалки, что увеличивает срок их службы в два раза по сравнению с обычными винтами. Латунные гайки обеспечивают отличную износостойкость и высокую точность.

Защита колонны и предотвращение поломок

Для предотвращения повреждений колонны и винтовой пары при неправильной эксплуатации, в станке предусмотрены защитные устройства. Если оператор забывает освободить замок колонны перед подъемом, система автоматически отключает питание, предотвращая повреждения.

Применение Z3040X13

Z3040X13 — это универсальный станок, который может использоваться в различных отраслях промышленности. Благодаря своей высокой точности и гибкости, он идеально подходит для:

• Машиностроения: Выполнение операций по сверлению и нарезанию резьбы на различных механических деталях.
• Судостроения: Обработка крупных металлических частей судов.
• Производства приборов и инструментов: Высокая точность обработки обеспечивает качество производства деталей для приборов и инструментов.
• Горнодобывающей промышленности: Производство и ремонт аксессуаров для горнодобывающего оборудования.

Этот станок станет отличным вложением для предприятий, стремящихся к улучшению качества обработки и повышению производительности труда.
