Технические характеристики ручного токарного станка по металлу TL6250
| Items | TL6250 | TL6250B | TL6240C |
| Capacity | |||
| Max. swing dia. over bed | Φ500 mm | ||
| Max. swing dia. over slide | Φ300 mm | ||
| Max. swing dia. over gap | Φ710 mm | ||
| Effective length in gap | 240 mm | ||
| Max. workpiece length | 1000/1500/2000/3000 mm | ||
| Max. turning length | 950/1450/1950/2950 mm | ||
| Bed width | 390 mm | ||
| Spindle | |||
| Spindle bore diameter | Φ52 mm | Φ82 mm | Φ105 mm |
| Taper of spindle bore | MT-6 | Φ90, 1:20 | Φ113, 1:20 |
| Type of spindle nose | C6 | D8 | D8 |
| Spindle speed | 9-1600 rpm | 9-1600 rpm | 36-1600 |
| Spindle speed steps。 | 24 | 24 | 12 |
| Feeds and threads | |||
| Max. travel of upper tool post | 145 mm | ||
| Max. travel of lower tool post | 320 mm | ||
| Tool section | 25×25 mm | ||
| Crosswise quick moving speed | 50Hz: 1.9 m/min; 60Hz: 2.3 m/min | ||
| Longitudinal quick moving speed | 50Hz: 4.5 m/min; 60Hz: 5.4 m/min | ||
| Cross feeds range | 0.012-2.73 mm/r; 93kinds | 0.012-2.73 mm/r; 93kinds | 0.027-1.07 mm/r; 65kinds |
| Longitudinal feeds range | 0.028-6.43 mm/r; 93kinds | 0.028-6.43 mm/r; 93kinds | 0.63-2.52 mm/r; 65kinds |
| Metric threads | 0.5-224 mm 48kinds |
0.5-224 mm 48kinds |
1-14 mm; 22kinds |
| Inch threads | 72-1/8TPI; 46kinds |
72-1/8TPI; 46kinds |
28-2TPI; 25kinds |
| Module threads | 0.5-112 mm; 42kinds |
0.5-112 mm; 42kinds |
0.5-7 mm; 18kinds |
| Diametric pitch threads | 56-1/4DP; 45kinds |
56-1/4DP; 45kinds |
56-4DP; 24kinds |
| Tailstock | |||
| Diameter of quill | Φ75 mm | ||
| Max. travel of quill | 150 | ||
| Taper of quill | MT5 mm | ||
| Motors | |||
| Main spindle motor | 7.5 kW | ||
| Rapid traverse motor power | 0.3 kW | ||
| Coolant pump motor | 0.12 kW | ||
| Others | |||
| L x W x H (of lathe) | 1000mm: 2382x975x1450 mm 1500mm: 2632x975x1450 mm 2000mm: 3632x975x1450 mm 3000mm: 4632x975x1450 mm |
||
| Net weight | 2050/2100/2300/2500/2900 kg | ||
Equipment
| Item 01 | Descriptions | |
| 01.01 | 3-jaw Chuck | |
| 01.02 | 4-jaw Chuck | |
| 01.03 | Steady rest | |
| 01.04 | Follow rest | |
| 01.05 | Face plate | |
| 01.06 | 4-way tool post | |
| 01.07 | Foot brake | |
| 01.08 | Full length splash guard (short type on 3m lathe) | |
| 01.09 | Work lamp | |
| 01.10 | Longitudinal mechanical stop (without on 3m lathe) | |
| 01.11 | Chuck guard | |
| 01.12 | Tool post guard |

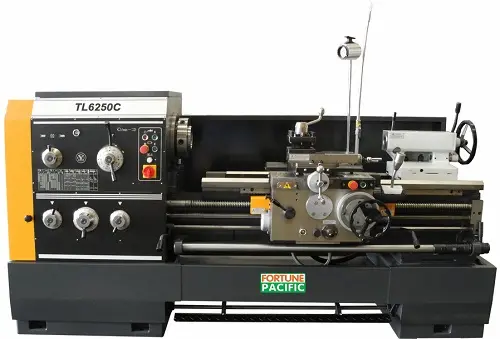

Ручной токарный станок по металлу TL6250
Введение
В мире металлообработки и машиностроения ручные токарные станки остаются незаменимыми инструментами для выполнения точных и разнообразных задач. Один из таких станков, TL6250, представляет собой высококачественное оборудование, которое сочетает в себе надежность, точность и универсальность. В данной статье мы рассмотрим
Основные характеристики
Высокая точность и повторяемость
Ручной токарный станок по металлу TL6250 оснащен точными направляющими и высококачественными компонентами, что обеспечивает минимальные погрешности и высокую повторяемость операций. Это особенно важно для производства деталей с высокими требованиями к точности.
Преимущества использования
Высокая производительность
Мощный шпиндель и высокая скорость обработки позволяют значительно сократить время выполнения операций и увеличить общий объем производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Универсальность применения
Станок TL6250 подходит для обработки различных материалов, включая сталь, алюминий, медь и пластики. Это делает его универсальным инструментом, который может использоваться для выполнения разнообразных задач в различных отраслях промышленности.
Области применения
Мелкосерийное производство
Для мелкосерийного производства, где требуется высокая точность и гибкость, токарный станок TL6250 является отличным решением. Он позволяет быстро перенастраивать оборудование под различные задачи и обеспечивает высокое качество обработки.
Мастерские и ремонтные предприятия
В мастерских и на ремонтных предприятиях токарный станок TL6250 применяется для выполнения различных задач, включая изготовление и восстановление деталей. Его универсальность и точность делают его незаменимым инструментом в таких условиях.
Автомобильная промышленность
В автомобильной промышленности ручные токарные станки используются для производства и ремонта различных компонентов, таких как валы, втулки и шестерни. Высокая точность и производительность модели TL6250 обеспечивают надежность и долговечность автомобильных деталей.
Функции
- Может выполнять внутреннюю и внешнюю токарную обработку, токарную обработку конусов, торцевую обработку и токарную обработку других вращающихся деталей.
- Резьба дюймовая, метрическая, модульная и DP.
- Выполнение сверления, растачивания и протяжки канавок.
- Соответственно со сквозным отверстием в шпинделе, позволяющим удерживать прутки большего диаметра.
- На токарных станках этой серии используются как дюймовая, так и метрическая система, это удобно для людей из разных стран с измерительными системами.
- Есть ручной тормоз и ножной тормоз на выбор пользователей.
- Токарные станки данной серии работают от источников питания разного напряжения (220В/380В/420В) и разной частоты (50Гц/60Гц).
