Станок для формирования рулонов ZJ-200 — ZJ-300

Загрузка → резка и подача → подача и выравнивание → обрезка пластины → штамповка фиксированной длины → формирование валков → формовка и резка → укладка готового изделия в штабель → боковое удаление заготовки
Основная конструктивная форма:
1. Выравнивающее устройство
Выравнивающее устройство состоит из ряда выравнивающих роликов и транспортирующих роликов. После того, как пластина, подаваемая транспортирующим роликом, проходит через выравнивающий ролик, неровности пластины сглаживаются, и внутреннее напряжение пластины в оборудовании может быть уменьшено, что в большей степени способствует обработке последующих процессов, таких как штамповка и формование. Пользователи могут регулировать зазор между плоскими роликами, используя различную ручную регулировку и выравнивание в соответствии с различными пластинами, так что рабочий эффект выравнивающего устройства может достигать хорошего состояния.

2. Устройство для резки плоских листов
Устройство для резки плоских листов устанавливается после выравнивания и используется для отрезания головки и хвоста рулона горячекатаной стали после выравнивания, а также используется для других целей для эффективного использования листа. Плоское режущее устройство станка для изготовления ограждений может помочь пользователям экономить режущие материалы и является режущим устройством с отличной производительностью.

3. Обрезок режущей кромки и устройство для намотки обрезков кромок
Устройство для резки обрезков кромок и устройство для намотки обрезков кромок станки для изготовления досок ограждений состоит из направляющего колеса и фрезы. В процессе прямой резки пластины лишние пластины с одной стороны обрезаются одновременно, чтобы ширина пластины соответствовала требованиям готовой пластины.
Поскольку обрезки производятся в направлении длины доски, обрезки будут выходить непрерывно. Поэтому устанавливается устройство для намотки лома, которое сворачивает нарезанный лом в рулон для обеспечения ширины пластины.

4. Устройство для штамповки
Давление штамповки машины для изготовления ограждений обеспечивается одной и той же гидравлической станцией. Система состоит из пресса и соответствующей пресс-формы. Пресс обеспечивает мощность и направляющие перемещения пресс-формы. В соответствии с существующим процессом спецификации формы пластины необходимо сконфигурировать 3 комплекта пресс-форм для штамповки, и 3 комплекта пресс-форм для штамповки могут реализовать преобразование производства различных пресс-форм.

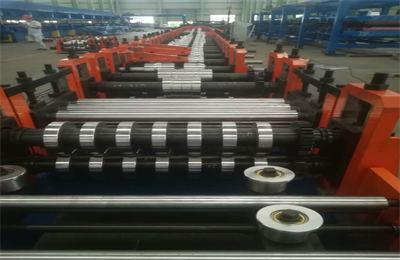

5. Профилегибочный станок
Профилегибочная машина может быть разделена на две части: основание рамы и формовочная рама. Основание рамы сварено из стали в целом для обеспечения общей жесткости и красивого внешнего вида изделия. Ролик изготовлен из материала D2. После закалки он обладает высокой твердостью и износостойкостью, что может дополнительно обеспечить точность и размер формы рабочей пластины и помочь станку продлить срок службы.
