Диаметр шпинделя: Φ130 мм; Размер рабочего стола: 1400×1600 мм;
Ход рабочего стола(X): 2000 мм; (Опционально 3000/4000 мм);
Вертикальное перемещение передней бабки (Y): 1600 мм (опционально 2000/2500/3000 мм);
Осевое перемещение шпинделя (W): 900 мм;
Ход колонны (Z): 1250 мм (дополнительно 1600/2000/2500 мм).
Технические характеристики строгально-фрезерного станка с ЧПУ TK6513A
| Items | TK6513A |
| Boring spindle | |
| Boring spindle diameter | Ф130 mm |
| Spindle taper | ISO 50 |
| Shank specification | MAS403 BT50 |
| Main motor power- servo motor | 25 kW |
| Spindle max torque | 3100 Nm |
| Spindle speed | 7-1500 rpm |
| Facing head | |
| Facing head diameter | Ф800 mm |
| Facing head speed | 5-125 rpm |
| Max machining diameter of facing head | Ф1000 mm |
| Max torque of facing head | 4000 Nm |
| Worktable | |
| Worktable size | 1400×1600 mm (optional: other size) |
| Max. load capacity | 10000 kg (Adjustable) |
| Table rotation | 360°(random) |
| Travel | |
| Worktable travel ( X axis) | 2000 mm (Optional 3000/4000 mm) |
| Vertical travel of boring head (Y axis) | 1600 mm (Optional 2000/2500/3000mm) |
| Boring spindle travel (W axis) | 900 mm |
| Column longitudinal travel (Z axis) | 1250mm(Optional 1600/ 2000/2500mm) |
| Worktable rotating (B axis) | 360° |
| Feed and rapid traverse | |
| Feeding speed of column longitudinal ( X axis) | 1~4500 mm/min |
| Feeding speed of boring head (Y axis) | 1~4500 mm/min |
| Feeding speed of boring spindle (W axis) | 1~2000 mm/min |
| Feeding speed of column (Z axis) | 1~4500 mm/min |
| Feeding speed of column (U axis) | 1~500 mm/min |
| Feeding speed of worktable (B axis) | 0.003-1r/min |
| Rapid traverse of X/Y/Z | 10000 mm/min |
| Rapid traverse of W | 6000 mm/min |
| Rapid traverse of U | 1000 mm/min |
| Rapid rotation of B | 1.5 r/min |
| Tool magazine(optional) | |
| Tool number | 40pcs |
| Max. tool diameter | Ø125 mm |
| Max. tool length | 300 mm |
| Max. tool weight | 40 kg |
| ATC time | 15 |
| Accuracy | |
| Positioning accuracy (X/Y/Z) | 0.020 mm |
| Positioning accuracy (W/ U) | 0.025 mm |
| Positioning accuracy (B) | 10” |
| Repeatability accuracy (X/Y/Z) | 0.015 mm |
| Repeatability accuracy (W/U) | 0.020 mm |
| Repeatability accuracy (B) | 6” |

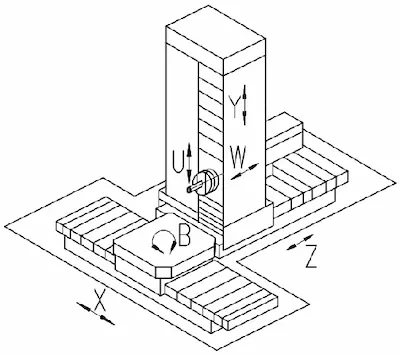

Поперечное перемещение стола (ось X);
Вертикальное перемещение шпиндельной бабки (ось Y);
Продольное перемещение колонны (ось Z);
Осевое перемещение расточного шпинделя (ось W);
Скольжение торцевой головки (ось U);
Вращение стола (ось B).
Equipments
| Item 01 | Descriptions | |
| 01.01 | SIEMENS840D sl | |
| 01.02 | SIEMENS AC servo drivers and motors | |
| 01.03 | SIEMENS 1PH Spindle AC servo motor | |
| 01.04 | HEIDENHAIN linear grating scales in X/Y/Z axis | |
| 01.05 | HEIDENHAIN angle encoder in B axis | |
| 01.06 | Worktable 1400x1600mm | |
| 01.07 | Manual pulse generator | |
| 01.08 | Automatic lubrication system | |
| 01.09 | X/Y/Z axis guide-way cover | |
| 01.10 | Tri-color light | |
| 01.11 | Electrical cabinet with air conditioner | |
| 01.12 | Tri-color light | |
| 01.13 | Work lamp | |
| 01.14 | Foundation bolts and pads | |
| 01.15 | Socket wrench | |
| 01.16 | Facing head tool post |
Optionals
| Item 02 | Descriptions | |
| 02.01 | Worktable travel (X axis) extend to 3000/4000 mm | |
| 02.02 | Vertical travel of boring head (Y axis) extend to 2000/2500/3000mm | |
| 02.03 | Column longitudinal travel (Z axis) extend to 1600/2000/2500 mm | |
| 02.04 | Worktable 1600×1800 mm | |
| 02.05 | 40 stations ATC | |
| 02.06 | Chip conveyor |

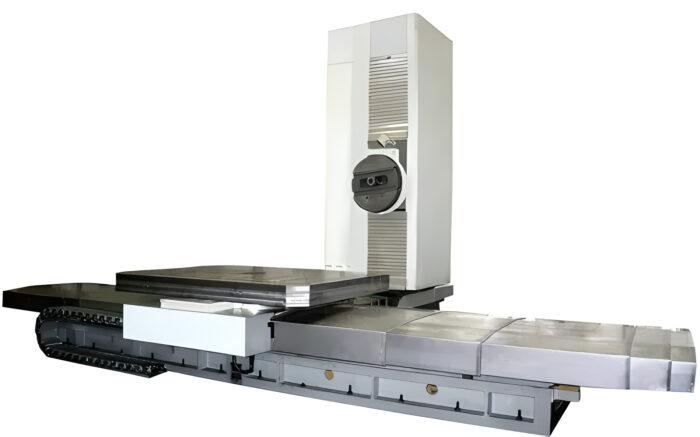

Строгально-фрезерный станок с ЧПУ TK6513A
Введение
В условиях быстроразвивающейся промышленности оборудование, способное обеспечить высокую точность и производительность, становится незаменимым. Строгально-фрезерный станок с ЧПУ TK6513A представляет собой уникальное сочетание строгальных и фрезерных операций, что позволяет значительно расширить возможности обработки металлов и других материалов
Основные характеристики
Высокая точность и качество обработки
Строгально-фрезерные станки с ЧПУ оснащены передовыми системами управления, что позволяет достигать высокого качества обработки деталей. Станок обеспечивает минимальные отклонения и высокую повторяемость, что особенно важно для производства сложных и точных компонентов.
Прочная конструкция
Строгально-фрезерные станки с ЧПУ TK6513A разработаны с учетом самых высоких стандартов качества. Прочная и устойчивая конструкция обеспечивает минимальные вибрации и деформации, что способствует достижению высокой точности обработки даже при выполнении самых сложных операций.
Преимущества использования
Высокая производительность
Благодаря мощным техническим параметрам и возможности выполнения нескольких видов обработки на одном станке, строгально-фрезерный станок с ЧПУ TK6513A обеспечивает высокую скорость выполнения операций и увеличение общего объема производства. Это особенно важно для предприятий, стремящихся к максимальной эффективности своих производственных процессов.
Экономия времени и средств
Сочетание строгальных и фрезерных операций в одном станке позволяет сократить время на переналадку оборудования и транспортировку деталей между различными рабочими участками. Это способствует значительному снижению производственных затрат и повышению общей эффективности работы.
Области применения
Энергетика и машиностроение
В энергетике и машиностроении строгально-фрезерные станки с ЧПУ используются для обработки крупных и сложных деталей, таких как генераторы, турбины и другие элементы тяжелого оборудования. Высокая производительность и надежность делают его идеальным выбором для этих отраслей.
Судостроение
В судостроении требуется высокая точность и качество обработки деталей. Строгально-фрезерный станок с ЧПУ TK6513A идеально подходит для изготовления и обработки крупных деталей кораблей и судов, обеспечивая высокую точность и надежность.
1. Основные части: станина, колонна, стол, каретка, головка шпинделя изготовлены из высококачественного чугуна, прошедшего обработку старением. Примите FEM, чтобы получить максимальную жесткость. Станина имеет закрытую коробчную форму с усиленным стержнем и разумными несколькими опорными точками. Колонна представляет собой большую секцию с усиленным стальным стержнем в поперечном и вертикальном разрезе.
2. Направляющие: Направляющие осей X и Z являются составными направляющими (скользящие направляющие с пластиковыми вставками в сочетании с направляющими с роликами). Ось Y представляет собой прямоугольную направляющую с пластиковым политетрафторэтиленом на передней стороне и роликом на боковой стороне. Контакт между роликом и направляющей представляет собой вставки из стальной полосы. Ось U представляет собой импортированную направляющую вкладыша с высокой жесткостью предварительного натяга.
3. Направляющие стола изготовлены из чугуна и политефа, двойной цилиндрический роликовый подшипник обеспечивает стабильность движения, точность позиционирования и грузоподъемность. Обратная связь измерения вращения имеет замкнутый контур управления шкалой Heidenhain с круговой решеткой. Структура привода стола представляет собой плавающее маленькое зубчатое колесо с большим зубчатым колесом, которое может устранить ведомый люфт.
4. Тройная структура шпинделя состоит из расточного шпинделя, фрезерного шпинделя и шпинделя торцевой головки. Принятие импортного подшипника и тарельчатой пружины зажимного гидравлического свободного метода. Материал шпинделя – 38CrMoAlA, азотированная сталь электрошлакового рафинирования. Для обработки шпинделя требуется более 30 операций, а его зеркальная поверхность отшлифована и притерта.
5. Вращение сверлильного шпинделя (шпинделя) осуществляется шпиндельным двигателем с регулируемой скоростью Siemens 1PH7, который через коробку передач приводит в движение полый шпиндель, а затем — сверлильный шпиндель. Коробка передач имеет двухступенчатое гидравлическое изменение скорости с широким диапазоном, высоким выходным крутящим моментом. В то же время шпиндельная головка использует метод охлаждения с постоянным масляным циклом, чтобы обеспечить точность расточной шпинделя и надежность вращения, а также уменьшить тепловую трансформацию шпинделя.
6. Подающий механизм движения лейнера:Механизм подачи X, Y, Z, W использует серводвигатель и механизм замедления, который приводит в движение импортный шариковый винт высокой жесткости с предварительным натягом для реализации подачи по каждой оси координат. Структура имеет характеристики разумной и компактной передачи, высокой эффективности передачи и точности передачи. А серводвигатель оси Y имеет функцию торможения, предотвращающую падение шпиндельной коробки при неожиданном отключении питания.
7. Балансировочный узел: Направленный балансировочный узел может гарантировать стабильность вертикального движения шпиндельной головки.
8. Смазка: ведомая шестерня, подшипник головки шпинделя смазываются механическим маслом. Направляющая и винтовой стержень смазываются синхронизирующим смазочным насосом, что гарантирует звуковой эффект.
9. Защита направляющих: задние и передние направляющие станины (оси Z и X) имеют телескопическую крышку, а для направляющих колонны (подход к шпинделю) ось Y имеет броневую защитную крышку.
