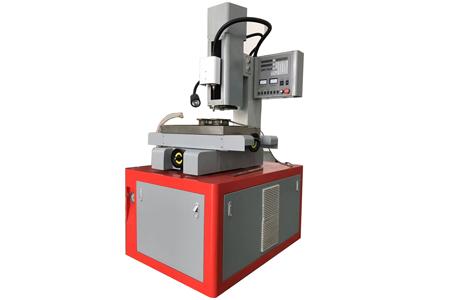

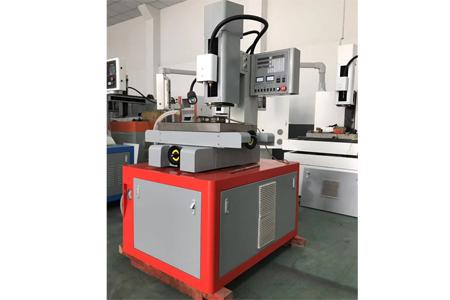

Электроэрозионный сверлильный станок DD703 / ZNC703

Электроэрозионный сверлильный станок DD703: высокоскоростное и точное сверление отверстий

Электроэрозионный сверлильный станок DD703 представляет собой высокоскоростное оборудование для обработки малых отверстий методом электроэрозионной обработки (EDM). Этот станок разработан для сверления глубоких и малых отверстий в различных проводящих материалах, таких как нержавеющая сталь, закаленная сталь, медь, алюминий и карбид вольфрама. Благодаря своим уникальным возможностям он стал незаменимым инструментом в ряде отраслей, включая машиностроение, автомобилестроение, аэрокосмическую промышленность и производство гидравлических компонентов.

Основные характеристики и преимущества DD703

1. Технология электроэрозионной обработки (EDM)

Электроэрозионный станок DD703 работает с использованием медной трубки в качестве электрода, который направляется через направляющие. Между электродом и заготовкой создается высокочастотный импульсный разряд, что приводит к контролируемому разрушению материала на микроскопическом уровне. Этот процесс позволяет добиться высокой точности и минимальных допусков при сверлении малых отверстий.

2. Высокоскоростная обработка малых отверстий

DD703 позволяет обрабатывать отверстия диаметром от 0,3 до 3,0 мм с максимальным отношением глубины к диаметру более 300:1. Скорость обработки достигает 5–40 мм в минуту, что делает его эффективным инструментом для высокоточных операций, требующих создания глубоких и узких отверстий в сложных материалах.

• Преимущество высокой скорости: Благодаря такой производительности станок может использоваться для массового производства, где требуется быстрое и точное выполнение операций.

3. Обработка различных проводящих материалов

Оборудование способно обрабатывать широкий спектр проводящих материалов, включая нержавеющую сталь, закаленную сталь, цементированный карбид, медь и алюминий. Это делает его универсальным решением для различных промышленных приложений, таких как создание фильтров, гидравлических деталей, деталей для автомобилей и самолетов.

• Преимущество универсальности: Один станок может выполнять задачи для различных материалов, что снижает потребность в покупке нескольких видов оборудования.

4. Прямое сверление через наклонные и криволинейные поверхности

Станок DD703 способен производить сверление отверстий через наклонные и криволинейные поверхности, что является важным преимуществом при работе с сложными геометриями. Это расширяет возможности применения оборудования и делает его незаменимым при обработке сложных деталей.

• Преимущество обработки сложных форм: Возможность работать с деталями любой формы обеспечивает высокую гибкость и позволяет успешно выполнять даже самые сложные задачи.

5. Сервоуправляемый подъем с двойными линейными направляющими

Станок оснащен сервоуправляемым подъемом с двойными линейными направляющими и электрическим подъемником, что обеспечивает высокую точность и стабильность обработки. Это решение гарантирует точное перемещение шпинделя и стабильность обработки в течение всего процесса.

• Преимущество точности: Высокая точность управления осью Z способствует получению качественных отверстий без отклонений от заданных параметров.

6. Двухскоростной режим управления шпинделем

Для увеличения скорости возврата шпинделя и повышения производительности станок DD703 использует двухскоростной режим управления шпинделем. Это позволяет ускорить возврат в два раза по сравнению с скоростью обработки, что значительно повышает общую эффективность станка при обработке мелких электродов.

• Преимущество скорости возврата: Более быстрое перемещение шпинделя сокращает время простоя и увеличивает количество обрабатываемых деталей за смену.

7. Наблюдение за давлением насоса через смотровое окно

Конструкция станка включает окно для наблюдения за давлением насоса, что делает контроль и регулировку давления более удобными и точными. Благодаря высокому давлению воды, которое подается через внутренний канал электрода, обеспечивается качественное охлаждение зоны обработки, что повышает стабильность процесса.

• Преимущество стабильности процесса: Постоянный контроль давления воды предотвращает перегрев инструмента и заготовки, что способствует долговечности и надежности оборудования.

Применение электроэрозионного сверлильного станка DD703

1. Станок для EDM-процессов на различных материалах

Электроэрозионный сверлильный станок DD703 может эффективно обрабатывать материалы, которые традиционно сложно обрабатываются механическими методами, включая закаленную сталь, нержавеющую сталь и карбид вольфрама. Это делает его идеальным для задач, связанных с изготовлением деталей высокой точности, таких как сопла для масляных насосов, фильтры, компоненты для гидравлики и пневматики, а также детали двигателей.

• Преимущество в обработке сложных материалов: DD703 успешно справляется с задачами, которые невозможно выполнить на обычных сверлильных станках.

2. Производство отверстий для резьбонарезки и быстрой резки

Станок широко используется для создания отверстий под резьбонарезку, а также для быстрой резки проводов. Он идеально подходит для создания отверстий в деталях, где требуется высокая точность и стабильность размеров, таких как детали для двигателей и гидравлические системы.

• Преимущество резьбонарезки и резки проводов: Станок позволяет быстро и точно нарезать резьбу и резать проволоку, что увеличивает производительность.

3. Создание отверстий для фильтров и химических волокноформующих матриц

Станок DD703 также может использоваться для создания отверстий в фильтрующих пластинах и химических матрицах для волокноформующих аппаратов, что делает его востребованным в химической и текстильной промышленности.

• Преимущество для текстильной промышленности: Обеспечение точной и быстрой обработки отверстий делает DD703 незаменимым инструментом для создания фильтрующих пластин и других мелких деталей.

ПАРАМЕТРЫ ЭЛЕКТРОЭРОЗИОННОГО СВЕРЛИЛЬНОГО СТАНКА DD703 / ZNC703
