Технические параметры токарно-винторезного станка по металлу с зубчатой головкой T6266C
| Items | T6266C | |||||
| Capacity | ||||||
| Max. swing over bed | Φ660mm | |||||
| Max. swing over slide | Φ420mm | |||||
| Max. swing in gap | Φ870mm | |||||
| Effective length in gap | 230mm | |||||
| Max. length of workpiece | 1000mm | 1500mm | 2000mm | 3000mm | ||
| Bed width | 405mm | |||||
| Spindle | ||||||
| Spindle bore | Φ105mm | |||||
| Spindle nose | D8 | |||||
| Spindle Taper | MT-7 | |||||
| Spindle speed | 36-1600rpm | |||||
| Steps of spindle speed | 12 | |||||
| Thread and Feed | ||||||
| Metric thread | 1~14mm /22kinds | |||||
| Inch thread | 28~2TPI / 30kinds | |||||
| Module Range | 0.5~7M.P / 18kinds | |||||
| D.P. Range | 56~4DP / 24kinds | |||||
| Longitudinal feed range | 0.063-2.52mm/rev | |||||
| Cross feed range | 0.027-1.07mm/rev | |||||
| Rapid traverse | Longitudinal:4.5m/min; Cross: 1.9m/min | |||||
| Tool post | ||||||
| Number of tool station | 4 | |||||
| Tool cross section | 25x25mm | |||||
| Compound slide travel | 145mm | |||||
| Max Cross Slide Travel | 360mm | |||||
| Tailstock | ||||||
| Tailstock sleeve diameter | Φ75mm | |||||
| Tailstock sleeve travel | 150 mm | |||||
| Tailstock sleeve taper | MT5 | |||||
| Motor | ||||||
| Main motor power | 7.5kW | |||||
| Others | ||||||
| Net weight | 3000 kg | 3200kg | 3400kg | 3900kg | ||
| Overall dimension | 2500x1100x1450mm | 3000x1100x1450mm | 3500x1100x1450mm | 4500x1100x1450mm | ||
Equipments
| Item 01 | Descriptions | |
| 01.01 | 3-Jaw chuck Ø250mm | |
| 01.02 | 4-Jaw chuck Ø320mm | |
| 01.03 | Steady rest | |
| 01.04 | Follow rest | |
| 01.05 | Face plate | |
| 01.06 | 4-way tool post | |
| 01.07 | Foot brake | |
| 01.08 | Work lamp | |
| 01.09 | Coolant system | |
| 01.10 | Tailstock | |
| 01.11 | Reduction sleeve | |
| 01.12 | Dead center | |
| 01.13 | Splash guard | |
| 01.14 | Tool box and tools |
Optionals
| Item 02 | Descriptions | |
| 02.01 | Chuck guard | |
| 02.02 | Tool post cover | |
| 02.03 | Lead screw cover | |
| 04.04 | Taper attachment | |
| 04.05 | 2-axis /3-axis Digital Read Out | |
| 04.06 | Living center |

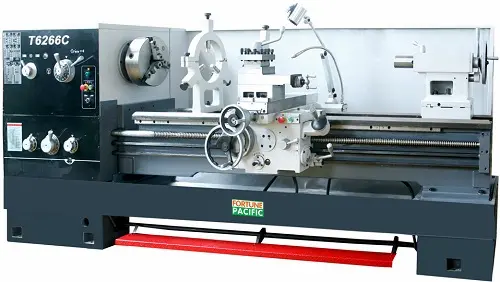

Токарно-винторезный станок по металлу с зубчатой головкой T6266C: Высокая точность и надежность для вашего производства
Введение
В современном металлообрабатывающем производстве важную роль играют токарно-винторезные станки, которые обеспечивают высокую точность и производительность при обработке различных деталей. Токарно-винторезный станок с зубчатой головкой T6266C представляет собой передовое оборудование, созданное для удовлетворения самых высоких требований.
Основные характеристики
Прочная и устойчивая конструкция
Токарно-винторезный станок T6266C обладает прочной станиной из высококачественного чугуна, что обеспечивает стабильность и минимальные вибрации при работе. Это особенно важно для достижения высокой точности обработки и долговечности оборудования.
Зубчатая головка
Одной из ключевых особенностей модели T6266C является зубчатая головка, обеспечивающая высокую точность и надежность при резке резьбы. Зубчатая передача позволяет добиться стабильного и точного вращения шпинделя, что особенно важно при выполнении точных операций.
Высокая точность и повторяемость
Станок T6266C оснащен точными направляющими и качественными компонентами, что обеспечивает минимальные погрешности и высокую повторяемость операций. Это особенно важно при производстве деталей с высокими требованиями к точности.
Интуитивно понятное управление
Эргономичный дизайн и удобная панель управления делают эксплуатацию станка T6266C простой и доступной даже для операторов с минимальным опытом. Встроенные системы безопасности и автоматические функции повышают удобство и безопасность работы.

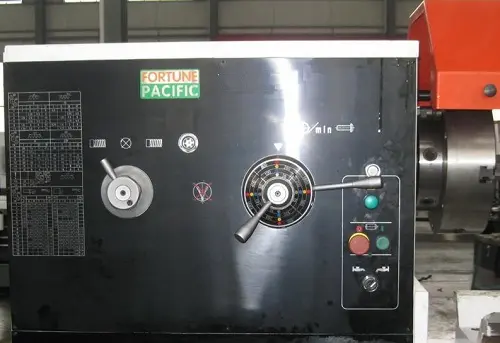

Передняя бабка
Шестерни передней бабки изготовлены из высококачественной стали, отшлифованы и закалены, все шестерни передней бабки имеют масляную смазку.
Герметичная и простая в эксплуатации коробка подачи имеет различные подачи и функции нарезания дюймовой, диаметральной и модульной резьбы.Токарный станок прост и надежен в эксплуатации, удобен в ремонте, левый или правый режим работы колеса доступен для выбора клиентов.
Спецификации
1. Токарная поверхность станины закалена сверхзвуковой частотой и прецизионно отшлифована.
2. Система шпинделя токарного станка отличается высокой жесткостью и точностью. Размер отверстия Φ105 мм.
3. Нет необходимости переключать передачи. Токарно-винторезный станок T6266C с зубчатой головкой может обрабатывать около 89 видов метрической резьбы, модуля и DP.
4. Устройство автоматической остановки используется для реализации автоматической остановки при обработке рабочего места определенной длины.
5. Полностью редукторная передняя бабка, низкий уровень шума.
