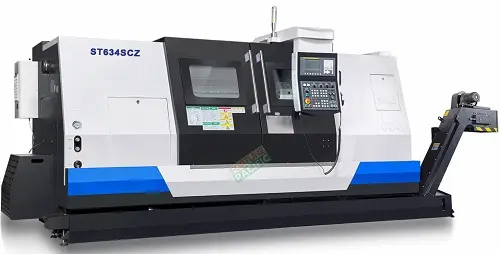

Токарный станок с ЧПУ с наклонной станиной ST634SCZ оснащен гидравлической задней бабкой, которая может активироваться программой или управляться с помощью стандартного ножного переключателя.
div class=”con”>
Технические характеристики
Модель | ST634SCZ |
Capability | |
Max. swing over bed | Φ650mm(25.6’’) |
Max. swing over saddle | Φ410mm(16.1’’) |
Max. turning diameter | Φ630mm(24.8’’) |
Max. machining length | 1000mm(39.4’’) |
Bar capacity | Φ89mm(3.5’’) (when equipped with 15’’ hydraulic hollow chuck) |
Spindle | |
Spindle motor output power | 15/18.5Kw(inverter) |
Spindle nose | A2-11 |
Max. spindle speed | 1000rpm |
Spindle bore diameter | Φ106 mm(4.1’’) |
Chuck size | 15” inch (Hydraulic solid) |
X/Z axis travel | |
X-axis travel | 330mm(13.0’’) |
Z-axis travel | 1100mm(43.3’’) |
Rapid traverse of X-axis | 8m/min(314 IPM) |
Rapid traverse of Z-axis | 12m/min(472 IPM) |
Turret | |
Number of tool | 8 |
Turing tool size | 32x25mm |
Max. boring tool diameter | Φ50mm |
Tailstock | |
Hydraulic tailstock center | MT5 |
Quill diameter | 130mm |
Quill travel | 100mm |
Accuracy | |
Positioning accuracy (X/Z-axis) | 0.012/0.014mm |
Repeatability (X/Z-axis) | 0.006/0.008mm |
Others | |
Power capacity | 35 kVA |
Machine dimension (L x W x H) | 5090x1930x2075mm |
Net weight | 7600kg |
Оборудование
Item 01 | Descriptions | |
01.01 | FANUC Oi TF | |
01.02 | 1000rpm spindle with gear box (Frequency conversion motor) | |
01.03 | 8 position hydraulic turret (refer to follow turret information) | |
01.04 | 15’’ solid hydraulic chuck with 1 set soft jaw | |
01.05 | Solid hydraulic cylinder | |
01.06 | Hydraulic tailstock | |
01.07 | Hydraulic system | |
01.08 | Air conditioner of electrical cabinet | |
01.09 | Auto chip conveyer & chip chart | |
01.10 | Auto oil lubrication system | |
01.11 | Tri-color light | |
01.12 | Air gun | |
01.13 | Door lock switch | |
01.14 | Lighting lamp | |
01.15 | Full enclosure splash guard | |
01.16 | Telescopic covers |
Опции
Item 02 | Descriptions | Note |
02.01 | SIEMENS 828D 240 | |
02.02 | Shop turn | |
02.03 | 18.5/22KW inverter spindle motor | |
02.04 | 22/26KW inverter spindle motor | |
02.05 | FANUC β servo spindle motor, 15/18.5kw | |
02.06 | FANUC 0I TF 1 with α servo spindle motor, 22/26kw | |
02.07 | SIEMENS servo spindle motor, 17KW | |
02.08 | Manual guide 0I | |
02.09 | Manual guide I | for FANUC TF1 |
02.10 | DATA SERVE 2GB | for FANUC TF1 |
02.11 | Tool setter RENISHAW | Manual plug type |
02.12 | Tool setter RENISHAW | Auto swing type |
02.13 | M30 auto power off | |
02.14 | Scraping chip conveyor for aluminums cutting | |
02.15 | Magnetic chip conveyor | |
02.16 | Oil mister collector | |
02.17 | Auto-door (pneumatic control) | |
02.18 | 2 year FANUC warranty | |
02.19 | 2 year Siemens warranty | |
02.20 | CE standard | |
02.21 | 380V 50HZ/415V 50 HZ /220V 60 HZ | |
02.22 | Transformer | |
02.23 | Voltage stabilizer | |
02.24 | Bar feeder interface | |
02.25 | Auto bar feeder 26mm diameter, 3000mm length | |
02.26 | Auto bar feeder 65mm diameter, 1500mm length, DH65L | |
02.27 | Auto bar feeder 65mm diameter, 1250mm length, DH65 | |
02.28 | Hydraulic spring clamping tail stock | Tail stock body clamp by hydraulic spring |
02.29 | Fixed center, M#5 for standard tail stock | |
02.30 | Live center M#5 | For option tail stock with live center |
02.31 | U drilling tool holder with coolant through 1.5bar/10 bar | |
02.32 | Boring tool holder | |
02.33 | Boring tool holder sleeve (25, 32, 40) | |
02.34 | End face turning tool holder | |
02.35 | End face turning tool holder installation block | |
02.36 | 12 position hydraulic turret, 25×25, 100mm center height | LioShing, working range change |
02.37 | 12 position hydraulic turret, 32X32, 125mm center height | LioShing, working range change |
02.38 | Hydraulic steady rest (8—70mm) | Huanke |
02.39 | Hydraulic steady rest (20—120mm) | Huanke |
02.40 | Hydraulic steady rest (20—165mm) | Huanke |
02.41 | Hydraulic steady rest (50—200mm) | Huanke |
02.42 | Hydraulic steady rest (70—220mm) | Not available for NL634SC |
02.43 | Manual open type steady rest (50—200mm) | |
02.44 | Manual closed type steady rest (50—200mm) | |
02.45 | Manual closed type steady rest (190—270mm) | |
02.46 | Manual closed type steady rest (260—315mm) | |
02.47 | 15” hollow 3 jaw chuck + solid cylinder | |
02.48 | 15” hollow 3 jaw chuck + hollow cylinder | |
02.49 | 18” solid 3 jaw chuck + solid cylinder | |
02.50 | 18” hollow 3 jaw chuck + solid cylinder | |
02.51 | 21” solid 3 jaw chuck + solid cylinder | |
02.52 | Manual 3 jaw 15” chuck | Change hydraulic chuck to manual chuck |
02.53 | Manual 3 jaw 18” chuck | Change hydraulic chuck to manual chuck |
02.54 | Manual 3 jaw 21” chuck | Change hydraulic chuck to manual chuck |
02.55 | Soft jaw of 15” chuck | |
02.56 | Hard jaw of 15” chuck | |
02.57 | Soft jaw of 18” chuck | |
02.58 | Hard jaw of 18” chuck | |
02.59 | Soft jaw of 18” chuck | |
02.60 | Hard jaw of 18” chuck | |
02.61 | Chuck air blow | |
02.62 | A2-11, spindle bore 132mm, bar capacity 116mm | |
02.63 | Air conditioner of electrical cabinet | |
02.64 | Proximity switch | |
02.65 | Electric switch for door | |
02.66 | Coolant tank coolant level sensor | |
02.67 | Remove chip conveyer | |
02.68 | CNC controller book manuals | |
02.69 | Left side chip conveyer | |
02.70 | Double chain type chip conveyer | |
02.71 | Water gun | Change backside to right side |
02.72 | High pressure coolant 5MPa through turret | Not include the U drilling tool holder |
02.73 | High pressure coolant 2MPa through turret | Not include the U drilling tool holder |
02.74 | Bigger coolant pump, 1MPa | |
02.75 | Two stage hydraulic pressure valve |
