Технические характеристики токарного станка с ЧПУ для нарезания резьбы на трубах нефтяного месторождения PT220
| Items | PT220 |
| Capacity | |
| Max swing over bed | Ø 630mm |
| Max swing over cross slide | Ø340 mm |
| Pipe threading range | Φ50-220mm |
| Width of bed way | 550mm |
| Max. load capacity | 3000kg |
| Distance between centers | 1000/1500/3000mm |
| Spindle | |
| Spindle bore | Φ225mm |
| Spindle speed steps | 4 steps (Variable frequency ) |
| Spindle speed range | 20-500rpm |
| Chuck size | Φ500mm（3-jaw manual） |
| Spindle motor power | 11kW |
| Travel and rapid traverse | |
| X axis travel | 320mm |
| Z axis travel | 850/1350/2850mm |
| X axis rapid traverse speed | 4m/min |
| Z axis rapid traverse speed | 6m/min |
| Turret | |
| Number of tool station | 4-position |
| Tool cross section | 32x32mm |
| Tailstock | |
| Tailstock sleeve diameter | Φ100mm |
| Tailstock sleeve travel | 250mm |
| Tailstock sleeve taper (manual) | MT-5 |
| Others | |
| Overall dimensions (L×W×H) | 1000mm: 3300x1800x1750mm 1500mm: 3800x1800x1750mm 3000mm: 5300x1800x1750mm |
| Net weight | 1000mm: 4700kg 1500mm: 5200kg, 3000mm: 6200kg |
Equipments
| Item 01 | Descriptions | |
| 01.01 | SIEMENS 808DA | |
| 01.02 | SIEMENS servo motor of X/Z axis | |
| 01.03 | Inverter spindle motor | |
| 01.04 | 3-Jaw manual chuck 500mm | |
| 01.05 | Manual tailstock | |
| 01.06 | 4-station electric tool post | |
| 01.07 | Coolant system. | |
| 01.08 | Lubrication system | |
| 01.09 | Working light | |
| 01.10 | Signal light; | |
| 01.11 | Safety door-lock; | |
| 01.12 | Foundation bolt |
Optionals
| Item 02 | Descriptions | |
| 02.01 | FANUC 0i TF/ SIEMENS 828D/ GSK980TDi | |
| 02.02 | Four-jaw chuck Φ520mm | |
| 02.03 | Pneumatic 3-jaw chuck Φ570mm | |
| 02.04 | Rear support bracket | |
| 02.05 | Steady rest |

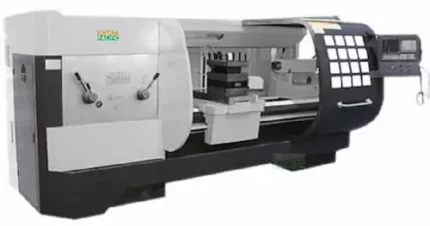

Токарный станок с ЧПУ для нарезания резьбы на трубах нефтяного месторождения PT220
В нефтяной промышленности важнейшую роль играет точность и надежность оборудования для обработки труб. Токарный станок с ЧПУ для нарезания резьбы на трубах нефтяного месторождения PT220 – это передовое решение, обеспечивающее высокую производительность и безупречное качество обработки.
Преимущества токарного станка PT220
Высокая точность и качество обработки
Токарный станок PT220 оснащен современной системой числового программного управления (ЧПУ), что обеспечивает высокую точность и стабильность обработки. Это особенно важно при нарезании резьбы на трубах, где требуется минимальный допуск и высокое качество резьбового соединения.
Повышенная производительность
Благодаря мощному шпинделю и передовой системе управления, PT220 позволяет значительно сократить время обработки и увеличить производительность. Это особенно актуально для серийного производства, где требуется высокая скорость выполнения операций.
Универсальность
Станок PT220 предназначен для обработки различных типов труб, используемых в нефтяной промышленности. Он способен работать с трубами разного диаметра и материала, обеспечивая универсальность и гибкость применения.
Области применения
Нефтяная промышленность
Токарный станок PT220 специально разработан для обработки труб, используемых в нефтяной промышленности. Он идеально подходит для нарезания резьбы на бурильных и обсадных трубах, а также для изготовления различных соединительных элементов.
Газовая промышленность
Станок также используется в газовой промышленности для обработки труб и соединительных деталей. Высокая точность и надежность PT220 обеспечивают безопасность и долговечность газопроводных систем.
Особенности
Этот станок был разработан для использования в сложных условиях нефтяной промышленности и сочетает в себе высокую надежность и точность.
Станина станка
Поверхность направляющих станины закалена сверхзвуковой частотой и прецизионно отшлифована. Твердость направляющей выше HRC50.

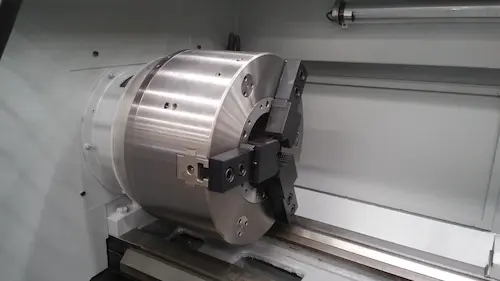

Патрон
Передний и задний патрон обеспечивают высокое усилие зажима и обеспечивают высокую надежность заготовки при нарезании резьбы.
