Технические характеристики вертикального обрабатывающего центра VMC850 W500BT40
| Model | Unit | VMC850 |
|---|---|---|
| Type | W500BT40 | |
| CNC system | SIEMENS 808D | |
| Worktable size (L×W) | mm | 1000×500 (39×20”) |
| T slot (Width x No. x pitch) | mm | 18x5x100 |
| Max. load of table | kg | 500 |
| Worktable travel (X / Y / Z) | mm | 850 / 500 / 500 (33 / 20 / 20”) |
| Distance from spindle nose to worktable surface | mm | 150-650 (5.9-26”) |
| Distance from spindle center to column surface | mm | 560 (22”) |
| Spindle taper | BT40 | |
| Spindle speed | rpm | 40-6000/8000 |
| Max. spindle torque | NM | 26.3 |
| Cutting feed of X/Y/Z axis | mm/min | 2.5-10000 |
| Rapid feed of X/Y/Z axis | mm/min | 30000 |
| Tool magazine | 16; Bamboo hat type | |
| Max. tool diameter | mm | 130 (5.1”) |
| Max. tool weight | kg | 8 |
| Tool changing time | s | 3 |
| Positioning accuracy | mm | ±0.015 |
| Repositioning accuracy | mm | ±0.0075 |
| Main motor power | kW | 7.5 |
| Feed motor power of X/Y/Z axis | kW | 1.8 |
| Net weight | kg | 4650 |
| Gross weight | kg | 4800 |
| Overall size (L×W×H) | mm | 2450x2200x2300 |
| Packing size (L×W×H) | mm | 2710x2280x2550 |

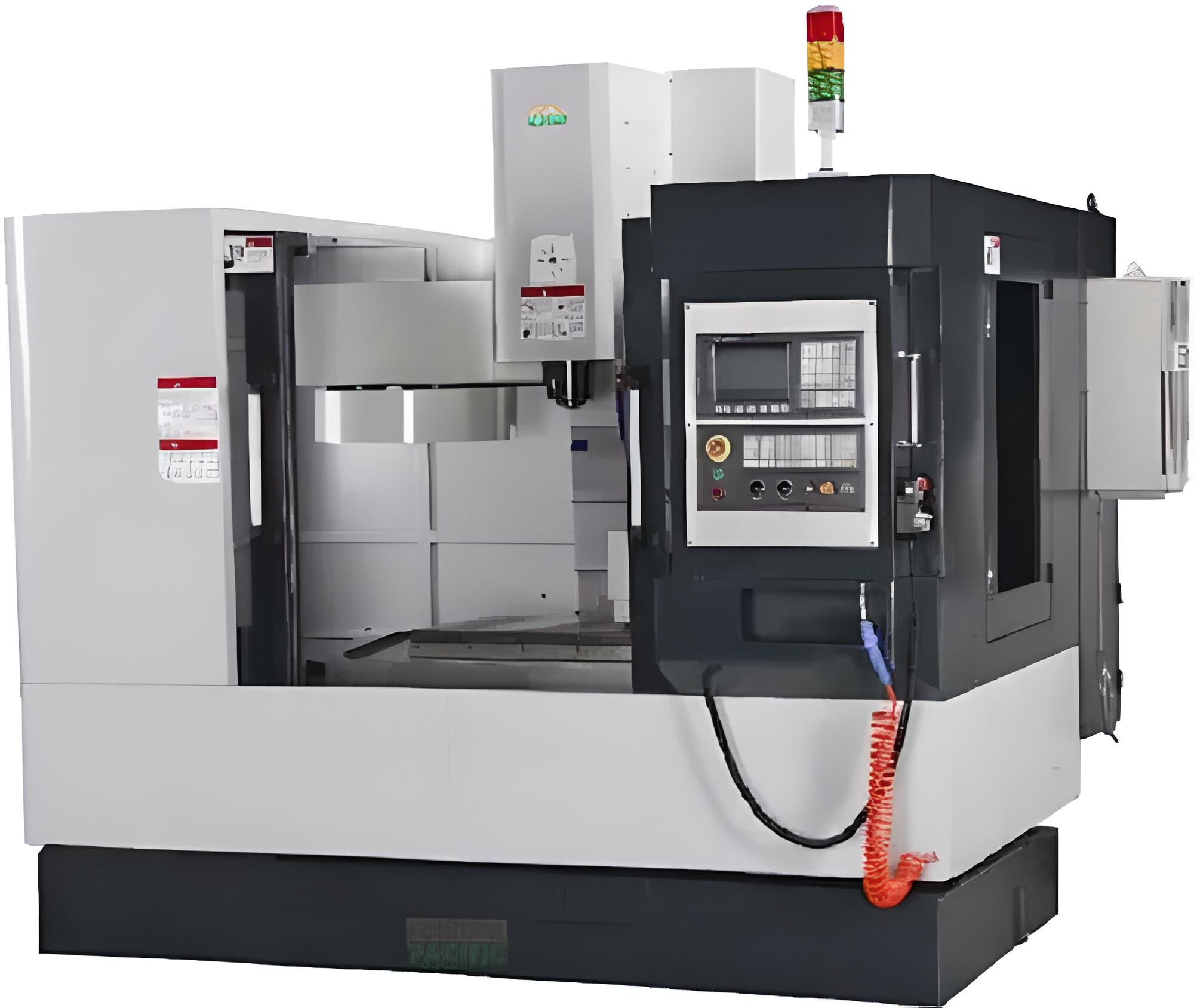

Вертикальный обрабатывающий центр VMC850 W500BT40
Введение
В современном мире машиностроения и металлообработки вертикальные обрабатывающие центры играют ключевую роль, обеспечивая высокую точность и производительность при выполнении сложных операций.
Основные характеристики
Прочная и устойчивая конструкция
Обрабатывающий центр VMC850 W500BT40 имеет прочную и устойчивую конструкцию, обеспечивающую минимальные вибрации и высокую стабильность во время работы. Это позволяет достигать высокой точности и качества обработки даже при выполнении самых сложных операций.
Высокая точность и повторяемость
Обрабатывающий центр оснащен высокоточными направляющими и современными системами, что обеспечивает минимальные отклонения и высокую повторяемость операций. Это особенно важно при массовом производстве деталей с высокими требованиями к точности.
Преимущества вертикального обрабатывающего центра VMC850 W500BT40
Универсальность и гибкость
Благодаря возможности установки шпинделей VMC850 W500BT40 обеспечивает гибкость в выборе инструментов и применении различных режимов обработки. Это делает его идеальным для выполнения широкого спектра операций, таких как фрезерование, сверление, расточка и нарезание резьбы.
Высокая производительность
Мощные приводы и высокоскоростные шпиндели позволяют добиться высокой производительности. Быстрая смена инструментов и автоматизация процессов значительно сокращают время обработки и повышают общую эффективность производства.
Надежность и долговечность
Конструкция станка выполнена из высокопрочных материалов, что гарантирует его долговечность и устойчивость к износу. VMC850 W500BT40 разработан для работы в условиях интенсивной эксплуатации, что обеспечивает минимальные затраты на техническое обслуживание и долгий срок службы.
Особенности
Чугунный корпус вертикального обрабатывающего центра VMC850 W500BT40 изготовлен из качественного чугуна «MEEHANITE».
Линейная направляющая обеспечивает жесткость и точность обработки.
Прецизионно отшлифованные шарико-винтовые пары с предварительным натяжением.
Стандартный вертикальный обрабатывающий центр VMC850 W500BT40.
Автоматическая центральная смазка.
Все оси оснащены шариковыми винтами.
Скорость вращения шпинделя вертикального обрабатывающего центра VMC850 W500BT40 до 8000 об/мин.
Телескопическая крышка осей X, Y, Z.
Стандартное оборудование
SIEMENS 808Dс экраном 7,5 дюймов;
Инструментальный магазинна 16 позиций изшпиндель 6000/8000 об/мин;
Теплообменник для электрошкафа;
Регулировочный винт и калибровочный блок;
Система охлаждения;
Автоматическая система смазки;
Рабочая лампа;
3-цветная световая индикация.
Дополнительное оборудование
FANUC 0i MF, SIEMENS 828D или GSK 25i;
Шпиндель 10000 об/мин;
Электромагнитный замок;
Инструментальный магазин дискового типа на 16 мест;
Удаление стружки цепного типа.
Термин «обрабатывающий центр» описывает практически любой фрезерно-сверлильный станок с ЧПУ, который включает в себя устройство автоматической смены инструмента и стол, который фиксирует заготовку на месте. Ориентация шпинделя является наиболее фундаментальной определяющей характеристикой обрабатывающего центра. Вертикальные обрабатывающие центры обычно способствуют точности, в то время как горизонтальные обрабатывающие центры обычно способствуют производству, но это неточные обобщения, и многие обрабатывающие центры выдиляются из них. Другим распространенным типом обрабатывающих центров является пятиосевой обрабатывающий центр, который может поворачивать инструмент и/или деталь для фрезерования и сверления в различных направлениях.
Вертикальная обработка, также известная как фрезерование, основана на использовании вращающихся фрез для удаления металла с заготовки. Вертикальная обработка выполняется на вертикальном обрабатывающем центре (VMC), в котором используется шпиндель с вертикальной ориентацией. При вертикально ориентированном шпинделе инструменты торчат из резцедержателя прямо вниз и часто режут верхнюю часть заготовки.
В то время как вертикальные обрабатывающие центры FORTUNE PACIFIC варьируются по размеру и мощности, FORTUNE PACIFIC разрабатывает каждый из них с учетом качества, надежности, простоты эксплуатации и безопасности. Кроме того, все наши вертикальные обрабатывающие центры используют новейшие, самые передовые технологии фрезерования для повышения производительности и развития вашего бизнеса.
Мы можем обрабатывать детали из широкого спектра материалов, от алюминия до сплавов с высоким содержанием никеля.
