Вертикальный токарный станок с ЧПУ CK518

0,00$

Вертикальные токарные станки активно применяют для изготовления металлических деталей. Они позволяют выполнить большой объем работы в короткий промежуток времени, тем самым увеличивая количество выпускаемой продукции на производстве. Такие станки отличаются высоким коэффициентом полезного действия, долгим сроком эксплуатации, стойкостью к износу и большим нагрузкам.

Точную стоимость станка вы можете узнать, связавшись с нашими менеджерами.

Артикул: 51725 Категории: Металлообрабатывающие станки и оборудование, с ЧПУ специализированные, Токарные станки

Описание

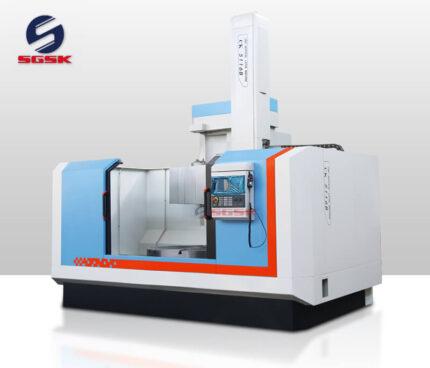

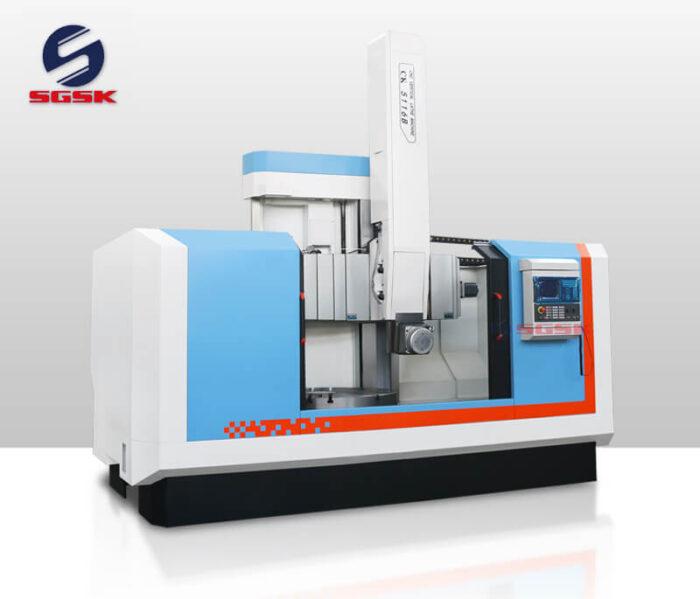

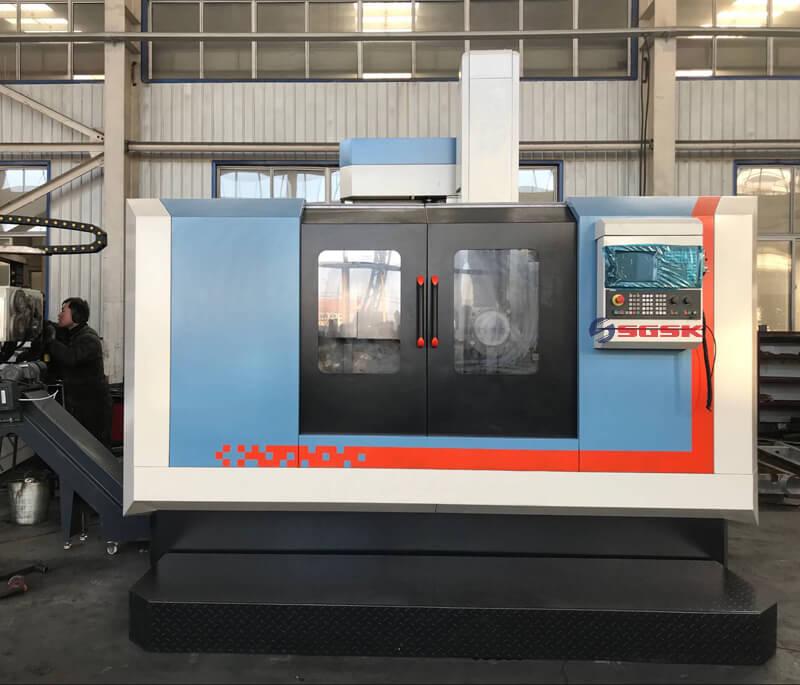

Вертикальный токарный станок с ЧПУ CK518

Вертикальный токарный станок с ЧПУ CK518 представляет собой передовое оборудование, предназначенное для выполнения сложных токарных операций с высокой точностью и надежностью. Станок с ЧПУ CK518 идеален для использования в различных отраслях промышленности, где требуется обработка крупногабаритных и тяжелых деталей.

Преимущества вертикального токарного станка с ЧПУ CK518

Высокая точность и стабильность

Вертикальный токарный станок с ЧПУ CK518 оборудован передовыми системами управления и высокоточным шпинделем, что обеспечивает точную обработку деталей с минимальными допусками. Станок также обладает высокой устойчивостью и стабильностью, что гарантирует качество обработки даже при работе с тяжелыми заготовками.

Мощность и производительность

Станок оснащен мощным двигателем, который обеспечивает высокую производительность и позволяет эффективно обрабатывать различные материалы, включая металл, чугун и другие сплавы. Это делает CK518 идеальным выбором для интенсивного промышленного использования.

Удобство эксплуатации

Станок с ЧПУ CK518 разработан с учетом требований оператора, что обеспечивает простоту и удобство его использования. Эргономичный дизайн панели управления и легкодоступные элементы управления позволяют оператору быстро и точно настраивать станок для выполнения различных операций.

Области применения

Судостроение

В судостроительной отрасли вертикальный токарный станок с ЧПУ CK518 используется для обработки крупных деталей кораблей и судов, таких как элементы корпуса, оси и другие конструктивные элементы. Высокая производительность станка позволяет эффективно справляться с большими объемами работы.

Машиностроение

Вертикальный токарный станок с ЧПУ CK518 широко используется в машиностроении для обработки крупных и тяжелых деталей, таких как валы, корпуса, фланцы и другие компоненты. Высокая точность и мощность станка позволяют выполнять операции с высокой производительностью и качеством.

Особенности вертикального токарного станка с ЧПУ CK518:

Станок состоит из станины, основания, рабочей платформы, балки, механизма подъема балки, вертикального держателя инструмента, системы числового управления, шарикового винта, электрического шкафа, кнопочной станции и полностью закрытого защитного кожуха.

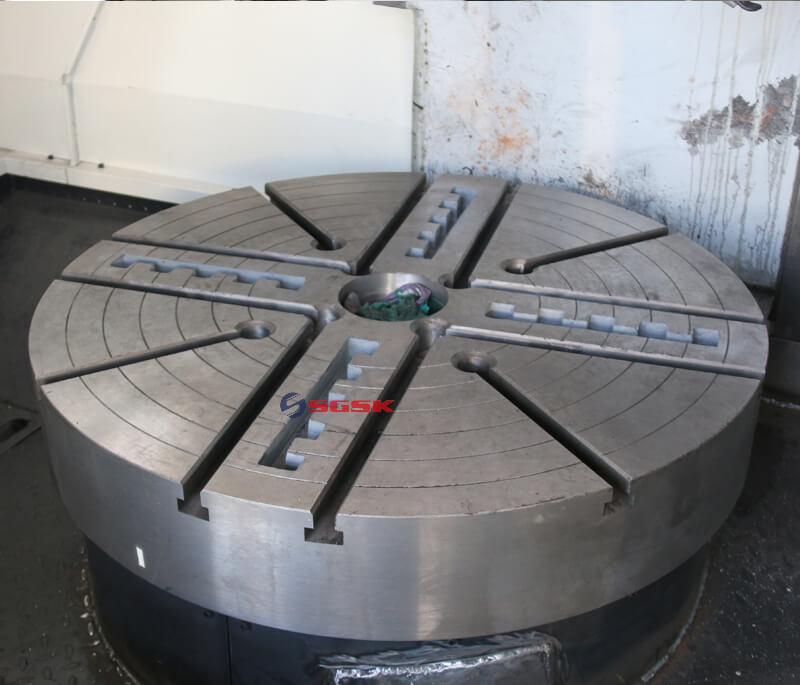

(1) Механизм верстака

Механизм верстака состоит из верстака, основания верстака и шпиндельного устройства. Верстак имеет функции запуска, остановки, пробежки и переключения передач. Верстак, выдерживающий вертикальные нагрузки.

(2) Чтобы гарантировать, что охлаждающая жидкость не попадет на верстак, все части верстака и основание должны быть надлежащим образом водонепроницаемы.

(3) Скорость вращения стола Диапазон скоростей вращения стола составляет 0-220 об/мин. В редукторе используется шлифовальный механизм 40Cr (6-уровневая точность) производства Shenyang Machine Tool Co., Ltd. Gear Co., Ltd., а спирально-коническая передача — это процесс науглероживания и закалки 20CrMnTi, который обладает хорошей стабильностью и низким уровнем шума.

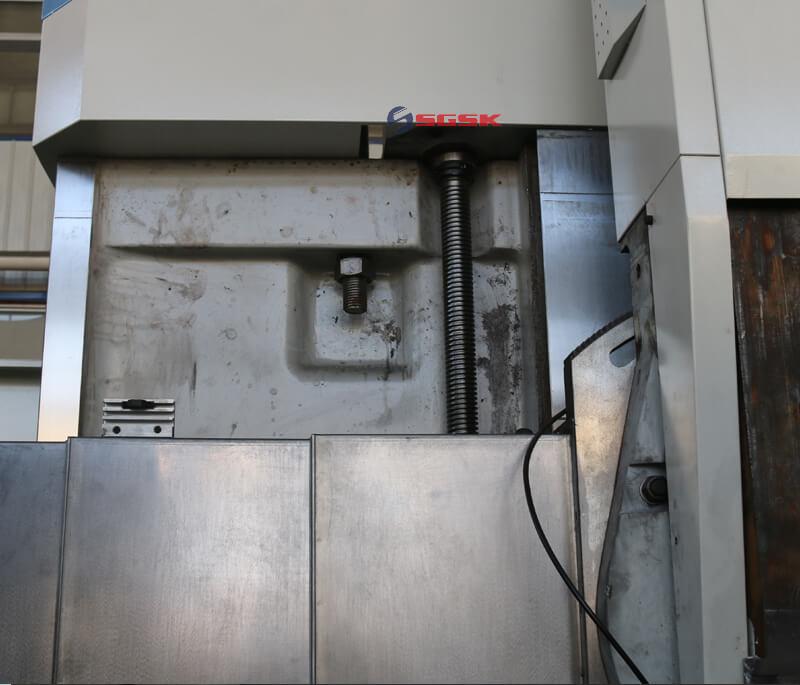

(5) Подъем балки

Подъем балки осуществляется с помощью червячной коробки передач и Т-образного винтового подъемного механизма. Балка имеет гидравлический запирающий механизм, который зажимается гидравлическим рычажным клиновым блокирующим механизмом с функцией самоблокировки и блокируется при перемещении балки для надежной фиксации балки на колонне. Балка поднимается вверх и опускается с помощью электрического плавного ограничения, что является безопасным и надежным.

(6) Балка

Балка изготовлена из материала HT250. В опоре винта используются высокоточные подшипники для высококачественного винта, который обладает характеристиками высокой точности, жесткости и долговечности.

(7) Направляющая балки

Направляющая балки изготовлена из материала HT250. Направляющая балки установлена на балке. Поверхность трения скольжения, контактирующая с балкой, обработана мягкой лентой из ПТФЭ-пластика для снижения коэффициента трения и значительного продления срока службы.

(8) Поворотный ползун

Поворотный ползун изготовлен из материала HT250, а поверхность трения скольжения, контактирующая с вертикальным держателем инструмента, обработана пластиковой лентой для снижения коэффициента трения и значительного продления срока службы.

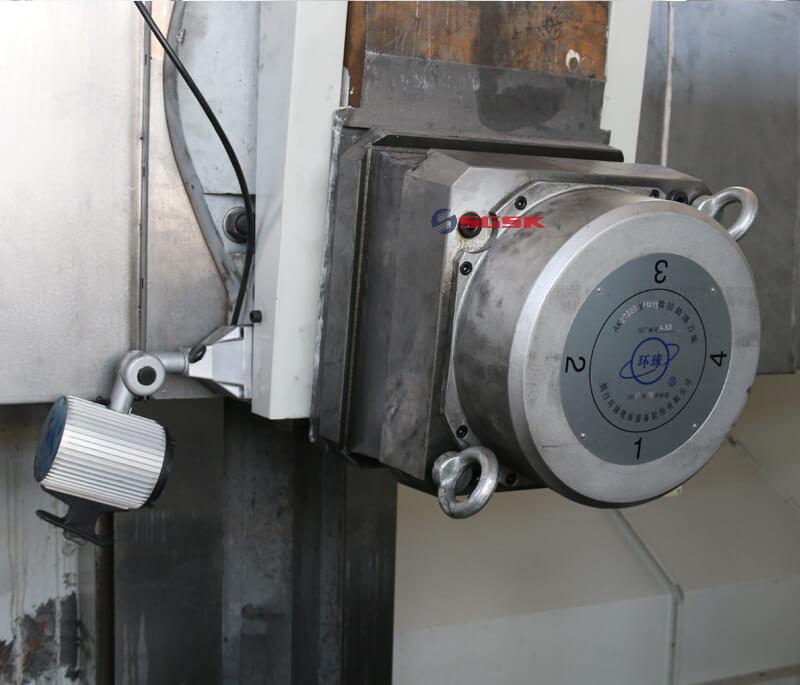

(9) Оперативная память

Штоссель имеет Т-образную конструкцию, а вертикальный шариковый винт ram (ось Z) изготовлен на Тайване Intime или той же марки. Серводвигатель по оси X приводится в действие планетарным редуктором и соединяется с шариковым винтом через муфту, образуя передаточный механизм по оси Z.

(10) Гидравлическая система

Основные компоненты управления гидравлической системой изготовлены известными отечественными производителями и отличаются надежной работой. Основными функциями системы являются: 1 обеспечение мощности с регулируемой частотой вращения для гидроцилиндра коробки передач главной передачи; 2 подача масла в направляющее устройство стола; 3 для балансировочного цилиндра плунжера; 4 для системы цилиндров зажима балки; 5 для подачи масла, связанного с машиной.

(11) Система смазки станка

Скользящие части машины автоматически синхронизируются по времени и автоматически снабжаются автоматическим смазочным насосом.

(12) Электрическая система

Консоль кнопочной станции установлена на станке, и кнопочную станцию и консоль можно поворачивать под любым углом, что красиво и удобно в эксплуатации. Система ЧПУ — это система ЧПУ Siemens 808D, а электрические компоненты — продукция Schneider, которая отличается долговечностью, безопасностью и надежностью. Ручная подача по осям X и Z осуществляется с помощью ручного устройства. На кнопочной панели горит трехцветная лампочка, указывающая на состояние работы машины.

Технические характеристики вертикального токарного станка с ЧПУ CK518:

Specification	UNIT	CK518
Control system		Siemens 808D
Max. turning Diameter	mm	850
Table diameter	mm	800
Max. height of workpiece	mm	800
Max. weight of workpiece	T	1.2
Range of table speeds	r/min	0-220 Stepless
Range of feed rates	mm/min	0.1-1000 stepless
Worktable Torque	N.m	25000
Vertical cutter maximum cutting force	N	22000
Ram horizontal stroke	mm	580
Ram Vertical stroke	mm	650
Beam travel	mm	550
Tool holder fast moving speed	mm/min	3000
Beam lifting speed	mm/min	440
Tool Section size	mm	30×40
Position accuracy	mm	0.03
Reposition accuracy	mm	0.015
Power of main motor	KW	18.5
Overall dimensions	Mm	208026213015
Weight of machine	ton	7

Детали

Бренд	SGSK
