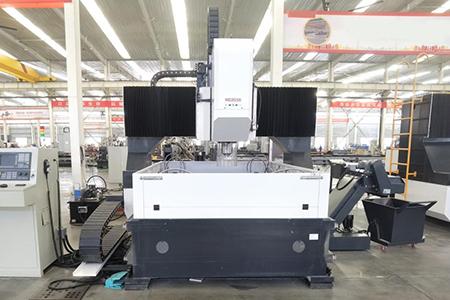

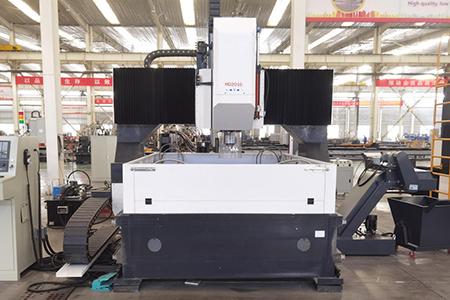

Высокоскоростной сверлильный станок с ЧПУ HD2016: Инновационное решение для металлообработки
Применение
Высокоскоростной сверлильный станок с ЧПУ HD2016 предназначен для автоматизированного сверления, нарезания резьбы и фрезерования стальных пластин, фланцев, трубных листов и других металлических изделий. Он находит широкое применение в областях стальных конструкций, котельного оборудования, теплообменников и других отраслях. Этот станок способен обрабатывать сквозные отверстия, глухие отверстия и ступенчатые отверстия, обеспечивая высокую эффективность и точность.
Основные особенности
- Сверлильный шпиндель с ЧПУ (ось Z):
- Станок оснащен сверлильным шпинделем с ЧПУ, который имеет предустановленный ход для автоматической смены режимов. Он может сверлить как сквозные отверстия, так и глухие отверстия с высокой эффективностью. Простая конструкция, низкая стоимость обслуживания и легкость в эксплуатации делают этот шпиндель идеальным решением для различных задач.
- Гидравлические зажимы и Т-образные пазы:
- Станок оборудован 12 гидравлическими зажимами и Т-образными пазами для фиксации заготовок, что облегчает их установку и экономит время, повышая производительность.
- Три оси с ЧПУ:
- Станок имеет три оси с ЧПУ: направление перемещения портала (ось X), направление перемещения сверлильной головки (ось Y) и направление подачи шпинделя (ось Z). Каждая ось оснащена линейными направляющими и шариковыми винтами, приводимыми в движение высокоточным сервомотором.
- Система удаления стружки:
- Машина оснащена очистителем стружки, который собирает железные стружки и режущую жидкость, обеспечивая чистоту рабочего пространства.
- Автоматическая система смазки:
- Автоматическая система смазки для линейных направляющих и шариковых винтов обеспечивает долговечность и надежность работы станка.
- Система ЧПУ SIEMENS:
- Станок использует систему ЧПУ SIEMENS и оснащен компьютером для обработки чертежей и программирования деталей, что делает его простым в эксплуатации и управлении.
- Высококачественные компоненты:
- Конфигурация станка включает шариковые винты, линейные направляющие, основные электрические компоненты, сервомоторы, инверторы и другие элементы от известных брендов, что обеспечивает высокую надежность и производительность оборудования.
Преимущества HD2016
- Высокая производительность:
- Три оси с ЧПУ и автоматическая система смены режимов сверления обеспечивают высокую скорость и точность обработки, что значительно повышает производительность.
- Простота эксплуатации:
- Система ЧПУ SIEMENS и удобный интерфейс управления позволяют быстро и легко программировать и контролировать процесс сверления, что сокращает время на обучение и обслуживание.
- Гибкость и универсальность:
- Возможность обработки различных типов отверстий и заготовок делает HD2016 универсальным решением для различных отраслей промышленности.
- Надежность и долговечность:
- Высококачественные компоненты и автоматическая система смазки обеспечивают длительный срок службы станка и минимальные затраты на обслуживание.
С HD2016 вы можете быть уверены в достижении превосходных результатов и оптимизации производственных процессов.
ПАРАМЕТРЫ ВЫСОКОСКОРОСТНОГО СВЕРЛИЛЬНОГО СТАНКА С ЧПУ HD2016 / HD3016 / HD4016
| Model | HD2016 | HD3016 | HD4016 |
| Max work piece size (L×W) (mm) | 2000×1600 plate Φ1600 flange | 3000×1600 plate Φ1600 flange | 4000×1600 plate Φ1600 flange |
| Thickness of work piece (mm) | Hydraulic clamps to 100; T-slot with tooling to 120 | ||
| Drill unit type | Sliding table, servo control | ||
| Drill head quantity | One or with ATC (Automatic tooling changer-8 pics) | ||
| Max drill diameter (mm) | Φ40/Φ50 | ||

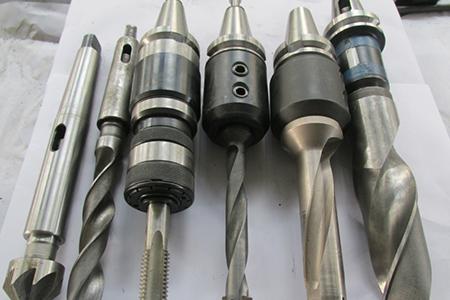

| Taper hole of spindle | BT40/BT50 | ||
| Spindle speed (r/min) | 30～3000 | ||
| Spindle vertical stoke (Z axis) (mm) | 300 | ||
| Servo motor power of X axis (kW) | 2.0 | ||
| Servo motor power of Y axis (kW) | 1. 5 | ||
| Servo motor power of Z axis (kW) | 2.0 | ||
| Motor power of scrap cleaner (kW) | 0.75 | ||
| Clamping type | 12 Hydraulic clams and T-slot | ||
| Electric control type | SIEMENS 808D CNC SYSTEM | ||
| CNC axis quantity | 3 | ||
| Position precision (mm) | ±0.08 | ||
| With function of CAD/CAM automatic generation | |||
| With function of break point memory (Restart production easily after power off) | |||
| Overall size (m) | About 4.9×3.9×3.2 | About 5.5×3.9×3.2 | About 6.5×3.9×3.2 |
| Weight (Kg) | About 12000 | About 13000 | About 14500 |
