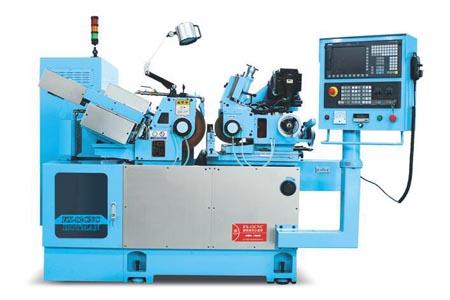

Высокоточный бесцентрово шлифовальный станок с ЧПУ FX-12CNC: Инновация в мире прецизионной обработки
Высокоточный бесцентрово шлифовальный станок с ЧПУ FX-12CNC представляет собой новейшее достижение в области прецизионной обработки. Этот станок идеально подходит для шлифования различных деталей без необходимости использования оси заготовки. Благодаря своим передовым технологиям и высокому уровню автоматизации, FX-12CNC обеспечивает непревзойденное качество и эффективность обработки.
Основные компоненты и принципы работы
Бесцентрово шлифовальный станок FX-12CNC состоит из трех основных механизмов:
- Шлифовальный круг: Основной элемент, выполняющий шлифовальную работу.
- Регулировочный круг: Контролирует вращение заготовки и скорость подачи, обеспечивая точность обработки.
- Опора для заготовки: Поддерживает заготовку во время шлифования, обеспечивая её стабильное положение.
Методы шлифования
Проходное шлифование
Проходной метод шлифования предполагает подачу заготовки вдоль оси шлифовального круга. Небольшой наклон оси направляющего круга обеспечивает осевую подачу, что делает этот метод идеальным для шлифования длинных цилиндрических деталей, коротких валов без центральных отверстий и втулок.
Погружное шлифование
При погружном методе заготовка фиксируется на поддоне с осевым упором. Шлифовальный или направляющий круг используется для обработки заготовки, что позволяет шлифовать детали с буртами, конусами, сферами и другими сложными формами.
Комбинированное шлифование
FX-12CNC также поддерживает комбинированный метод, объединяющий преимущества проходного и погружного шлифования. Это позволяет обрабатывать широкий спектр заготовок с высокой точностью и эффективностью.
Преимущества FX-12CNC
- Высокая точность и стабильность
- Использование передовых технологий ЧПУ и высококачественных компонентов обеспечивает исключительную точность и стабильность обработки. Это особенно важно для деталей с высокими требованиями к геометрии и качеству поверхности.
- Универсальность применения
- Возможность применения различных методов шлифования позволяет обрабатывать широкий спектр деталей, включая цилиндрические заготовки, валы, втулки и сложные формы. Это делает FX-12CNC универсальным инструментом для различных отраслей промышленности.
- Высокая производительность
- Автоматизация процесса шлифования и высокая скорость работы станка обеспечивают значительное повышение производительности. Это особенно важно для серийного производства, где требуется высокая скорость и стабильное качество обработки.
- Простота эксплуатации и обслуживания
- Интуитивно понятный интерфейс и продуманная конструкция упрощают работу оператора и минимизируют время на настройку и обслуживание станка. Это снижает общие эксплуатационные расходы и увеличивает эффективность производства.
Инвестируя в FX-12CNC, вы получаете надежное и эффективное оборудование, которое станет основой для успешного и высокоточного производства. Откройте для себя преимущества FX-12CNC и повысьте качество и эффективность вашего производства уже сегодня!
Базовая комплектация
Дополнительная комплектация
ПАРАМЕТРЫ ВЫСОКОТОЧНОГО БЕСЦЕНТРОВО — ШЛИФОВАЛЬНОГО СТАНКА FX-12CNC
| ITEM | UNIT | FX-12CNC-4 |
| Standard machine processing range (diameter) | mm | 0.5-40 |
| Grinding wheel size (OD* width *ID) | mm | Φ305*150*Φ120 |
| Adjusting wheel size (OD* width * ID) | mm | Φ205*150*Φ90 |
| Grinding wheel speed | rpm | 1950 |
| Maximum linear speed of grinding wheel | m/s | 35 |
| Feed rate | mm/min | 8000 |
| Adjust wheel speed | rpm | 0-350 Electrodeless |
| Grinding wheel drive motor | kw | 5.5 |
| Adjustment wheel servo motor | kw | 2.0 |
| Automatic sand repairing servo motorkw | kw | 1.5 |
| Hydraulic pump drive motor | kw | 0.75 |
| Cooling pump drive motor | kw | 0.125 |
| Adjusting wheel feed accuracy | mm | 0.001 |
| Adjustment wheel fine adjustment handwheel | mm | 0.1/RPM 0.001/Scale |
| Minimum feed accuracy | mm | 0.001 |
| positioning accuracy | mm | ≤0.003 |
| Repeatability | mm | ≤0.002 |
| Spindle runout accuracy | mm | ≤0.002 |
| Roughness | um | Ra0.2 |
| Precision | mm | 0.002 |
| Adjust wheel tilt angle | ° | +6～-5 |
| Adjust wheel rotation angle | ° | ±5 |
| Mechanical Dimensions | mm | 1800×1400×1450 |
| Packing size | mm | 2350×1650×1770 |
| Machine weight | kg | 2000 |
| Packing weight | kg | 2300 |
