Оборудование
1). Система управления ЧПУ FANUC 0i–TF;
2). Серво-револьверная головка с 8 станциями;
3). Гидравлический патрон и масляный цилиндр;
4). Линейная направляющая;
5). Электрический нагрудный кондиционер;
6). Автоматический конвейер для стружки;
7). Автоматическая система смазки;
8). Подшипник шпинделя (NSK- Япония);
9). Гидравлическая задняя бабка (прямоугольная направляющая);
10). Шариковый винт (PMI-Тайвань);
11). Гидравлическая система (Sevenocean / KOMPASS, Тайвань);
12). Трехцветный свет и осветительное устройство;
13). Очиститель пневматического пистолета;
14). Стандартные принадлежности и технические документы;
15). Базовый установочный пакет;
Дополнительные возможности
1). Устройство подачи прутков: 1,5 метра;
2). Инструменты Renishaw;
Осуществляйте контроль качества на протяжении всего процесса;
Стандартизация функций;
Модульность и универсализация;
Встроенный наклон станины на 45°;
Анализ методом конечных элементов позволяет оптимизировать проектирование;
Компактная конструкция;
Цепной конвейер для стружки;
Технические характеристики

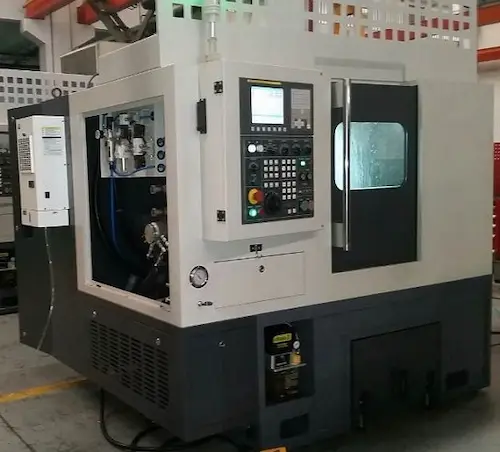

Модель | STR160 |
---|---|
Max. swing over bed/saddle | Φ500/300mm |
Max. machining shaft diameter | Φ160mm |
Max. machining length | 300mm |
Bar capacity | Φ45mm |
Max. dia. of workpiece through spindle hole | Φ45mm |
Travel of X-axis/Z-axis | 125/350mm |
spindle motor output power | 5.5/7.5kW |
The form of spindle end | A2-5 |
Max. spindle speed | 6000rpm |
Hydraulic tailstock center | MT4 |
Chuck inch | 6” |
Servo turret | 8 |
Rapid feed rate (X-axis/Z-axis) | 30/30 m/min |
Size of lathe tool | 20x20mm |
Max. dia. of boring bar | 32mm |
Positioning accuracy (X/Z-axis) | 0.008/0.008mm |
Repeatability (X/Z-axis) | 0.004/0.004mm |
Power capacity | 15 kVA |
Machine dimension(L x W x H) | 2000x2250x1550mm |
Net weight | 3000kg |
