Шестиосевой ЧПУ заточной станок TG680: Высокоточная шлифовка инструментов для современных производств
В мире современных производств, требующих высокоточной обработки, ключевую роль играют инструментальные шлифовальные станки. Шестиосевой ЧПУ заточной станок TG680 от компании ANTISHI представляет собой новейшее достижение в области шлифовки инструментов, обеспечивая высочайшее качество и точность обработки.
Основные характеристики и преимущества TG680
Высокая точность и производительность
Шестиосевой ЧПУ заточной станок TG680 специально разработан для производства и заточки мелких инструментов (диаметром от 1 до 8 мм), таких как фрезы, сверла и формовочные инструменты. Благодаря пятикоординатной системе управления и высокоточной шлифовке, станок TG680 обеспечивает превосходные результаты даже при работе с самыми сложными инструментами.
Инновационные технологии
- Дружественный интерфейс и стабильность конструкции: Станок имеет эргономичную дугообразную форму и дружелюбный интерфейс «человек-машина». Использование природного мрамора в конструкции обеспечивает отличную стабильность во время работы.
- Высокоточная шпиндельная система: Станок оснащен высокоточным частотно-регулируемым электрическим шпинделем с прямым приводом. Шпиндель имеет два комплекта фланцев для шлифовальных кругов, каждый из которых может быть оснащен 2-4 шлифовальными кругами. Это позволяет быстро менять группы шлифовальных кругов в зависимости от процесса шлифовки, удовлетворяя разнообразные потребности.
- Система автоматического зажима: Рабочий шпиндель использует прямой привод с прецизионным патроном Тайвань Guangjie и цанговым зажимом, обеспечивая автоматическое зажатие заготовок.
Превосходное управление и компоненты
- Современная система управления: Станок TG680 оснащен системой управления нового поколения 210MA-5E с пятииосевой связью и сервоприводами японской компании Yaskawa. Прецизионный датчик Marposs, направляющие рельсы Shanghai Silver и шариковые винты THK обеспечивают высочайшую точность и стабильность работы.
- Удобство эксплуатации и обслуживания: Станок имеет полностью закрытую конструкцию с передней подвижной дверью и дверцами для обслуживания слева и сзади. Управление осуществляется через консоль на кронштейне, ручное электронное колесо и специальные кнопки запуска и остановки. Автоматическая система охлаждения, устройство подачи охлаждающей жидкости, автоматическая система смазки и пылеуловитель облегчают эксплуатацию и обслуживание станка.
Базовая комплектация:
Узел станка
Система ЧПУ нового поколения 210MA-5E
Сервопривод
Пакет инструментов ANTISHI
Зонд RENISHAW RP3
Быстросменный прецизионный шлифовальный круг HSK
Пневматическое зажимное устройство для заготовки
Интерфейс для фильтра
Автоматическая смазочная система
Автоматическая загрузка и разгрузка
Дополнительное оборудование:
Система фильтрации
Специальное крепежное приспособление
Точильный круг
Автоматическое загрузочное устройство.
Измерительный щуп марки Marposs.
Этот станок станет незаменимым инструментом на любом предприятии, стремящемся к высочайшим стандартам производства.

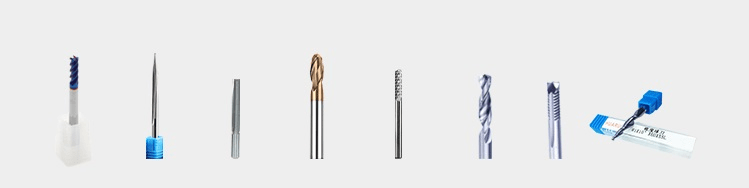

Образец инструмента:
ПАРАМЕТРЫ ЗАТОЧНОГО СТАНКА TG680
| Technical Specification |Model | TG680 |
| CNC system | SYNTEC 210MA-5E |
| Grinding tools software | ANTISHI |
| Processing workpiece diameter | 200 mm |
| Max. processing workpiece length | 150mm |
| Max. processing workpiece groove depth | 10mm |
| Max. Workpiece weight | 10Kg |
| Grinding head Max. Power(electric spindle) | 7 KW |
| Grinding wheels(CBN/diamond) | Φ50～Φ200mm |
| Grinding head spindle rotation speed(frequency regulation) | 1000-8000rpm |
| Grinding head vertical travel(Z axis) | 320(-100-220)mm |
| Workable travel X axis/Y-axis/Z-axis | X：285 / Y：300 / Z：320 |
| Linear axis quick travel speed | 10m/min |
| Workpiece spindle rotation speed（A-axis） | 200rpm |
| Rotation range of A-axis | ∞ |
| A axis spindle hole taper | ISO50 |
| Pneumatic clamping range | 3~20mm |
| SCHUNK collects clamping range | 3~32mm |
| Grinding head swing Max rotation speed(C-axis) | 75rpm |
| Rotation range of C-axis | 150°（+135°~-15°） |
| Workpiece spindle center height | 140mm |
| Workpiece spindle radial runout | ≤0.005mm |
| Grinding head spindle radial runout | ≤0.005mm |
| Air cylinder clamping force adjusting range | 500-580kg |
| Linear-axis resolving power | 0.001mm |
| Rotation axis resolving power | 0.001° |
| Cooling motor power | 3P |
| Cooling motor capacity | 150L |
| Voltage | AC 380V 50HZ 3 phase |
| Total power | 12 KW |
| Machine size | 1600×1550×2100mm |
| Machine weight | 3.5T |
