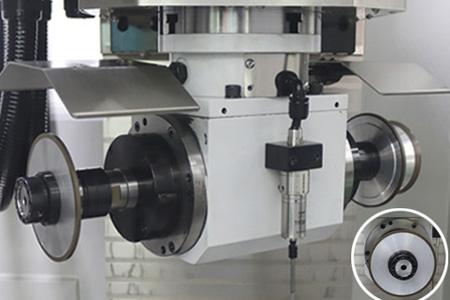

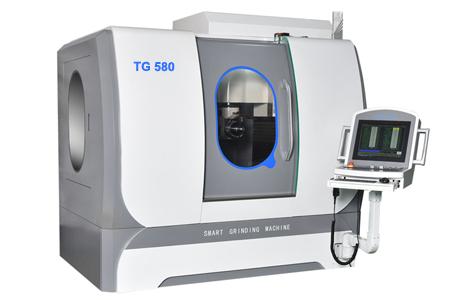

1. Станок использует шлифовальную головку с приводом от прямо приводимого электрошпинделя высокой точности (12 кВт). Фланец шлифовального круга может быть оснащен 2-4 штуками шлифовальных кругов одновременно, что соответствует требованиям процесса шлифования передней, задней и концевых поверхностей инструмента.

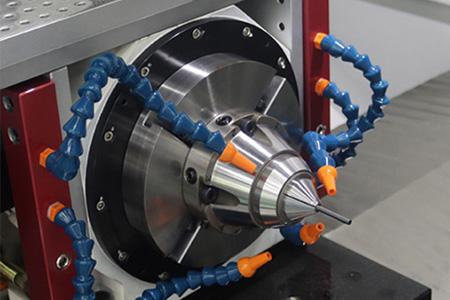

2. Шпиндель детали использует привод прямого привода DD, а подшипник – шпиндельный подшипник точности NSK. Он оснащен швейцарскими точными кулетками SCHAUBLIN W25 и пневматическим зажимным устройством.
3. Станок использует систему управления SYNTEC и сервопривод японского производства YASKAWA, британскую пробку высокой точности RENISHAW LPDD, тайваньскую точную линейную направляющую с роликовым приводом HIWIN, шарико-винтовой механизм, немецкий энкодер HEIDENHAN для обеспечения превосходной производительности и точности работы инструмента. В то же время, чтобы дополнительно обеспечить его точность обработки, поворотная ось станка реализована с двойным приводом прямого привода DD с полностью закрытой контрольной петлей.
4. Станок имеет полностью закрытую конструкцию (передние раздвижные двери, левые, правые и задние дверцы для обслуживания), электронное ручное колесо с удерживанием в руке, специальную кнопку пуска и остановки, ножной переключатель, систему автоматического охлаждения и фильтр, автоматическую систему смазки и поглощения тумана, звуковой сигнал тревоги, электрическую плату, охладитель воздуха. Операция и обслуживание просты и удобны.

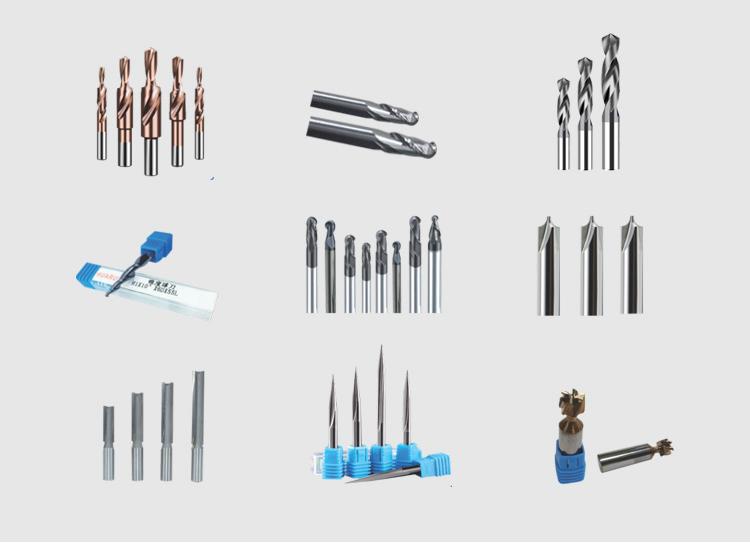

5. Точность обработки деталей: Округлость шлифованной детали ≤ 0,005 мм Шероховатость поверхности детали ≤ Ra0.2.
Технические характеристики :
C system | SYNTEC 210MA-5E | SYNTEC 210MA-5E |
Grinding tools software | ANTISHI | ANTISHI |
Processing workpiece diameter | 200 mm | 200 mm |
Max. processing workpiece length | 170mm | 200mm |
Max. processing workpiece groove depth | 20mm | 20mm |
Max. Workpiece weight | 10Kg | 20Kg |
Grinding head Max. Power(electric spindle) | 11KW | 18 KW |
Grinding wheels(CBN/diamond) | Φ50~Φ200mm | Φ50~Φ200mm |
Grinding head spindle rotation speed(frequency regulation) | 1000-8000rpm | 1000-8000rpm |
Grinding head vertical travel(Z axis) | 360(-100-220)mm | 350(-100-250)mm |
Workable travel X axis/Y-axis/Z-axis | X:460 / Y:400/ Z: 360 | X:520 / Y:540 / Z:350 |
Linear axis quick travel speed | 15m/min | 10m/min |
Workpiece spindle rotation speed(A-axis) | 500rpm | 200rpm |
Rotation range of A-axis | ∞ | 360° |
A axis spindle hole taper | ISO50 | ISO50 |
Pneumatic clamping range | 3~20mm | 3~20mm |
SCHUNK collects clamping range | 3~32mm | 3~32mm |
Grinding head swing Max rotation speed(C-axis) | 30rpm | 75rpm |
Rotation range of C-axis | 325°(+230°~-95°) | 320°(-225°~95°) |
Workpiece spindle center height | 150mm | 135mm |
Workpiece spindle radial runout | ≤0.005mm | ≤0.005mm |
Grinding head spindle radial runout | ≤0.005mm | ≤0.005mm |
Air cylinder clamping force adjusting range | 500-580kg | 440-480kg |
Linear-axis resolving power | 0.00lmm | 0.001mm |
Rotation axis resolving power | 0.00l° | 0.001° |
Cooling motor power | 3P | 3P |
Cooling motor capacity | 200L | 200L |
Voltage | AC 380V 50HZ 3 phase | AC 380V 50HZ 3 phase |
Total power | 15KW | 20KW |
Machine size | 1700×1520×2100mm | 2200×1600×2400mm |
Machine weight | 4T | 5T |
Базовая комплектация
Узел станка
Система ЧПУ нового поколения 210MA-5E
Сервопривод
Пакет инструментов ANTISHI
Зонд RENISHAW RP3
Быстросменный прецизионный шлифовальный круг HSK
Пневматическое зажимное устройство для заготовки
Интерфейс для фильтра
Автоматическая смазочная система

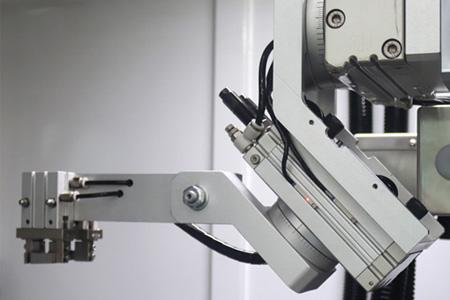

Автоматическая загрузка и разгрузка
Дополнительное оборудование:
Система фильтрации
Специальное крепежное приспособление
Точильный круг
Автоматическое устройство для загрузки
Датчик Marposs
