Технические характеристики токарного станка с ЧПУ с наклонной станиной BR40
| Предметы | BR40 | |
| Обрабатывающая способность | ||
| Макс. диаметр над станиной | Φ400 мм | |
| Макс. диаметр обработки над суппортом | Φ260 мм | |
| Макс. длина поворота | 400 мм | 1000 мм |
| Макс. диаметр поворота | Φ285 мм | |
| Макс. диаметр стержня | Φ42 мм | |
| Шпиндель | ||
| Нос шпинделя | А2-5 | |
| Диаметр сквозного отверстия шпинделя | Φ57 мм | |
| Скорость вращения шпинделя | 70-3000 об/мин | |
| Мощность главного двигателя | 7,5 кВт | |
| Диаметр гидравлического патрона | 6 дюймов | |
| Путешествие и быстрый ход | ||
| Перемещение по оси X | 165 мм | |
| Перемещение по оси Z | 410 мм | 1030 мм |
| Ускоренный ход оси X/Z | 12 / 16 м/мин | |
| Задняя бабка | ||
| Диаметр пиноли задней бабки | Φ70 мм | |
| Ход пиноли задней бабки | 80 мм | |
| Конус центра задней бабки | МТ-4 | |
| Башня | ||
| № револьверной станции | 8 (или 12) | |
| Размер токарного инструмента | 20×20 мм | |
| Размер бурового инструмента | Φ32 мм | |
| Точность | ||
| Точность позиционирования оси X/Z | Х: 0,010 мм; Z: 0,010 мм | |
| Повторяемое положение оси X/Z | Х: 0,005 мм; Z: 0,005 мм | |
| Другой | ||
| Угол наклона | 45° | |
| Введите направляющие пути | Коробчатый путь | |
| Габаритный размер | 2370x1670x1970мм | 3200x1670x1970мм |
| Вес нетто | 3000 кг | 4500 кг |
Оборудование
| Пункт 01 | Описания | |
| 01.01 | FANUC Oi TF | |
| 01.02 | Серводвигатель оси X/Z FANUC | |
| 01.03 | Серводвигатель шпинделя CTB переменного тока | |
| 01.04 | 6-дюймовый трехкулачковый полый гидравлический патрон | |
| 01.05 | Гидравлическая задняя бабка | |
| 01.06 | инструментальный пост на 8 позиций | |
| 01.07 | Система охлаждения. | |
| 01.08 | Рабочий свет | |
| 01.09 | Автоматическая система смазки | |
| 01.10 | Теплообменник для электрошкафа | |
| 01.11 | Полностью закрытая защита от брызг | |
| 01.12 | Установка демпфирующих прокладок |
Опции
| Пункт 02 | Описания | |
| 02.01 | SIEMENS828D SIEMENS808D или GSK980T Система ЧПУ | |
| 02.02 | Конвейер для стружки | |
| 02.03 | инструментальный пост на 12 позиций | |
| 02.04 | Серводвигатель переменного тока FANUC |

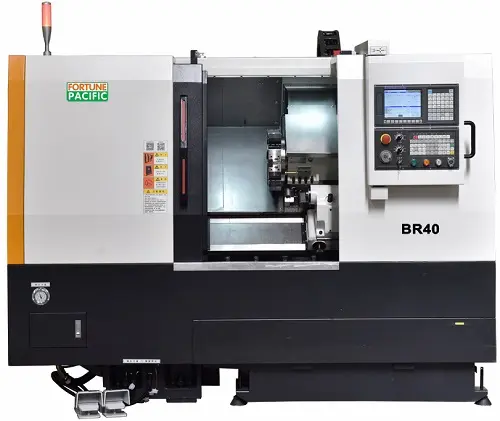

Токарный станок с ЧПУ с наклонной станиной BR40
В современном производстве высокие требования к точности, надежности и производительности оборудования являются ключевыми факторами успеха. Токарный станок с ЧПУ с наклонной станиной BR40 представляет собой передовое решение для высокоточной обработки деталей различных материалов.
Преимущества токарного станка с ЧПУ с наклонной станиной BR40
Высокая точность обработки
Одним из главных преимуществ BR40 является его высокая точность обработки. Система управления ЧПУ позволяет программировать сложные операции с минимальными погрешностями. Прецизионные направляющие и мощные приводы минимизируют вибрации и обеспечивают точность позиционирования, что особенно важно при работе с высокоточными деталями.
Повышенная производительность
Станок BR40 оснащен мощным двигателем и высокоскоростными шпинделями, что позволяет достичь высокой производительности. Быстрая смена инструментов и автоматизация большинства процессов сокращают время на выполнение операций, повышая общую эффективность производства. Возможность выполнения нескольких операций за один установ позволяет значительно увеличить объем выпускаемой продукции.
Универсальность
Станок BR40 может выполнять широкий спектр операций, включая токарную обработку, нарезку резьбы, сверление и расточку. Это делает его идеальным для использования в различных отраслях промышленности, таких как машиностроение, авиастроение, автомобилестроение и энергетика. Возможность быстрой переналадки станка под различные задачи позволяет эффективно использовать его в условиях переменного производства.
Применение токарного станка с ЧПУ с наклонной станиной BR40
Машиностроение
В машиностроении BR40 используется для обработки крупных и сложных деталей, таких как валы, корпуса и другие конструктивные элементы. Высокая точность и производительность позволяют изготавливать компоненты, соответствующие строгим требованиям к качеству и надежности.
Авиастроение
В авиастроении требования к точности и качеству особенно высоки. Станок BR40 применяется для изготовления авиационных компонентов, таких как детали двигателей и конструктивные элементы, обеспечивая высокую точность и соответствие стандартам безопасности.
Энергетика
В энергетической промышленности BR40 используется для производства компонентов турбин, генераторов и других энергетических устройств. Надежность и точность обработки способствуют повышению эффективности.
Токарный станок BR40 обеспечивает высокую точность обработки благодаря передовой системе управления ЧПУ. Наклонная станина помогает минимизировать вибрации и обеспечивает стабильность процесса обработки, что позволяет достигать точности идеальных размеров деталей.
Интуитивно понятный интерфейс и автоматизированные функции управления делают станок BR40 легким в эксплуатации. Это снижает вероятность ошибок оператора и упрощает процесс обучения нового персонала.
Функции токарного станка с ЧПУ с наклонной станиной BR40
- Станки этой серии представляют собой высокоточные станки с ЧПУ с хорошим соотношением цены и качества.
- Высококачественная чугунная станина, наклонные рельсы и коробчатая направляющая.
- Высокоточный шпиндель картриджного типа предназначен для гашения вибрации.
- Многопозиционная башня меняет инструменты на ближайшем пути.
- Токарный станок этой серии может быть оснащен FANUC0i-TF(5), Siemens 828D или другими системами управления.
